氧氣分析儀是一種工業在線過程分析儀表，不僅廣泛應用于加熱爐、化學反應容器、地井、工業制氮等場合中混合氣體內氧氣濃度的檢測,還大量用于鍋爐內水中溶解氧、污水處理裝置外排水溶解氧的檢測。以達到節能降耗,減少污染的目的。下面通過本文工采網小編為大家介紹一款英國SST 高溫氧氣分析儀 - OXY-Flex相關應用解決方案。
該氧氣分析儀供電電壓為24V，有多種輸出：4~20mA, 0~10V,RS232，可以用戶設置量程0-25%和 0-100%。整個測量范圍是線性的。一方面普通溫度型氧氣分析儀 OXY-FLEX-0氣體溫度范圍是-100 到+250℃；高溫系列氧氣分析儀 OXY-FLEX-0-H溫度范圍是-100 到+400℃。適用于不易接觸到氣體的測量場合或封閉系統，如通風管道，煙道和容器里。
另一方面為了直接輸出氧氣濃度， 氧氣分析儀OXY-FLEX 必須在空氣里或者已知特定參考濃度的氣體里進行標定。標定或重參考可以讓標定輸入端連接 GND 實現，并監測數字周期輸出狀態或看板子綠燈狀態。標定過程中，輸出可以自動標定為一個固定參考值或通過改變電位器值手動標定為任何輸出值。固定參考值出廠默認為20.7%為普通大氣里標定值；標定值也可以在已知參考濃度氣體里通過 RS232 接口設置標定。標定值一直保存。再次說明，自動或手動標定可以用戶設置。正常的標定去除了應用中和大氣壓力變化所造成的影響，也排除了傳感器工作初幾百個小時內可能發生的漂移問題。
高溫氧氣分析儀OXY-Flex規格參數
RS232通訊設置
當通過RS232連接oxy-flex時確保Tx到達PC的Rx，Rx到達PC的Tx。
OXY-Flex通過標準COM端口設置進行通信，這是大多數PC和許多其他RS232兼容設備上的默認設置。 但是，如果發生通信問題，請使用以下設置配置PC或設備的COM端口。
?
概述圖紙和安裝信息
?

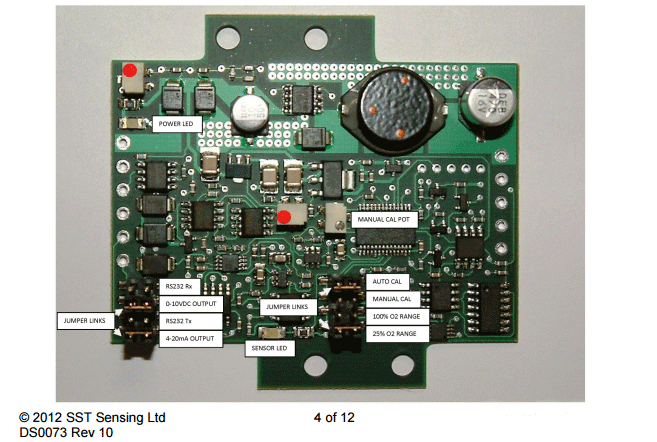

PCB布局（移除后蓋）
電氣連接
系統框圖
高溫氧氣分析儀 - OXY-Flex相關應用領域解決方案
《高溫氧氣分析儀-OXY-Flex在高溫熔爐中氧濃度檢測的必要性》
《氧化鋯氧氣傳感器是如何提高燃?xì)饪照{(diào)的鍋爐燃燒效率的?》
《燃?xì)馊紵^(guò)程中氧氣分析儀對氧濃度起到的監測作用》
《鍋爐燃燒煙氣中氧含量為什么不能超過6%? 如何降低煙氣中的氧含量？》
