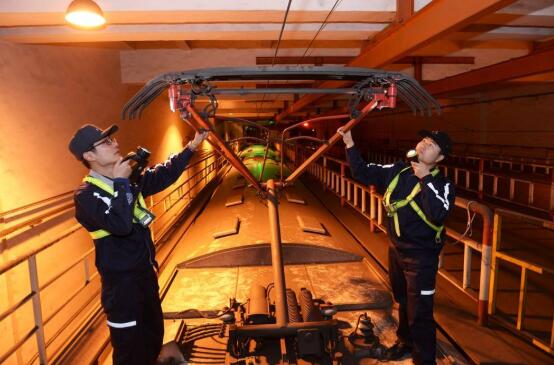

電力牽引機車從接觸網取得電能的電氣設備，安裝在機車或動車車頂上。受電弓可分單臂弓和雙臂弓兩種，均由滑板、上框架、下臂桿（雙臂弓用下框架）、底架、升弓彈簧、傳動氣缸、支持絕緣子等部件組成。菱形受電弓，也稱鉆石受電弓，以前非常普遍，后由于維護成本較高以及容易在故障時拉斷接觸網而逐漸被淘汰，近年來多采用單臂弓（見圖）。負荷電流通過接觸線和受電弓滑板接觸面的流暢程度，它與滑板與接觸線間的接觸壓力、過渡電阻、接觸面積有關，取決于受電弓和接觸網之間的相互作用。
負荷電流通過接觸線和受電弓滑板接觸面的流暢程度，它與滑板與接觸線間的接觸壓力、過渡電阻、接觸面積有關，取決于受電弓和接觸網之間的相互作用。
為保證牽引電流的順利流通，受電弓和接觸線之間必須有一定的接觸壓力。弓網實際接觸壓力由四部分組成：受電弓升弓系統施加于滑板，使之向上的垂直力為靜態接觸壓力（一般為70N或90N）；由于接觸懸掛本身存在彈性差異，接觸線在受電弓抬升作用下會產生不同程度的上升，從而使受電弓在運行中產生上下振動，使受電弓產生一個與其本身歸算質量相關的上下交變的動態接觸壓力；受電弓在運行中受空氣流作用產生的一個隨速度增加而迅速增加的氣動力；受電弓各關節在升降弓過程中產生的阻尼力。
弓網接觸壓力能直觀的反映受電弓滑板和接觸線間的接觸情況，它必須符合正態分布規律，在一定范圍內波動。如果太小，會增加離線率；如果太大，會使滑板和接觸線間產生較大的機械磨耗。為保證受電弓具有可靠的受流質量，應盡量減小受電弓的歸算質量，增加接觸懸掛的彈性均勻性?；宓馁|(zhì)量和機電性能對受流質量影響很大。

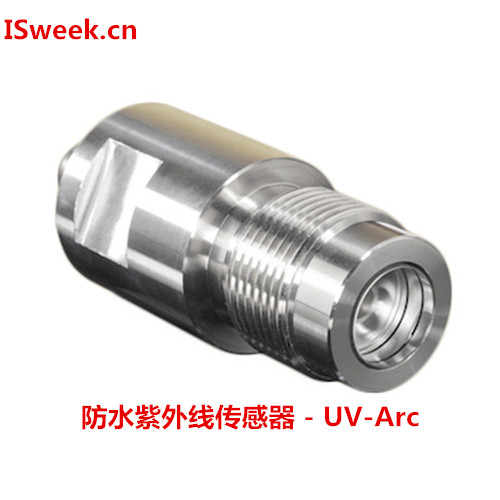

推薦一款用于列車頂端受電弓接觸滑板狀態監測的紫外線傳感器，由工采網從德國進口的防水紫外線傳感器?- UV-Arc,UV-Arc是一種防水傳感器，帶有一個螺紋車身(G3/4”)，將用于列車上，根據en50317測量弓幅的強度和長度。這表示受電弓和接觸網之間的接觸質量，并允許在鋼軌網絡內的鋼絲繩上找到缺陷的位置。UV-Arc傳感器是為這個特殊應用而配置的。它包含一個非常敏感的光電二極管和一個額外的fi lter來抑制太陽UVB的靈敏度。時間常數被調整到典型的電弧長度和金屬外殼提供高的電磁兼容性安全。
