通用數模轉換芯片 - MS5541/MS5542是單通道、16位、串行輸入、電壓輸出的數模轉換器，采用2.7V至5.5V單電源供電，輸出范圍為0V至V_REF。在輸出范圍內保證單調性，在溫度范圍為-40℃至+85℃能夠提供1LSB INL的14位精度。MS5541/MS5542提供無緩沖輸出，低建立時間、低功耗和低失調誤差等特性。并且具有低噪聲性能和低毛刺，適合多種終端系統使用。

MS5542能夠工作在雙極性模式，產生±VREF的輸出擺幅。具有用于基準電壓與模擬接地引腳的開爾文檢測連接，以減少布局敏感度。

主要特點：

·?有效精度14位

·?3V和5V單電源

·?低功耗：0.825mW

·?建立時間：1.2us

·?無緩沖電壓輸出能夠直接驅動60KΩ負載

·?低毛刺：1.1nV-s

·?兼容SPI/QSPI/MICROWIRE和DSP接口標準

應用：

·?精密源測量?jī)x器

·?自動測試設備

·?數據采集系統

·?工藝過程控制

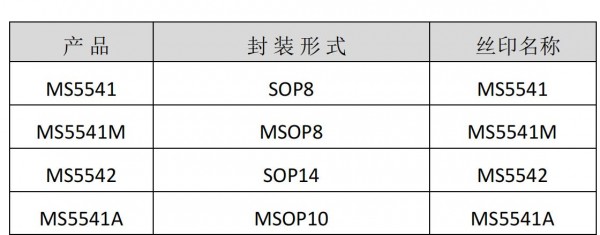

產品規格分類：

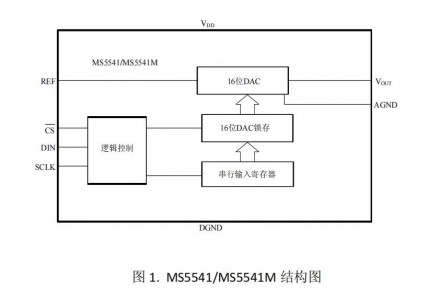

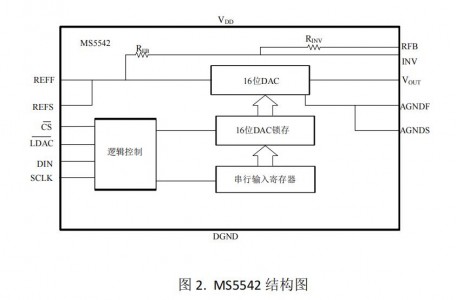

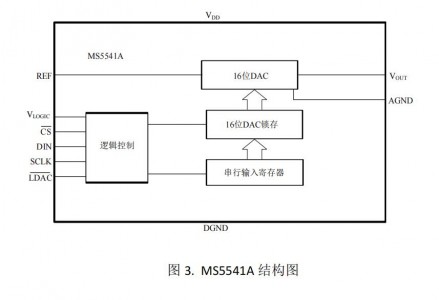

內部框圖：
