隨著生活節奏的加快，廣告機已經搶占了商業樓宇、客用電梯等人們放眼可見的各個廣告位，滾動播放著各類廣告。廣告機顯示屏的邊上經常會顯示當前日期、室外天氣情況，同時也會顯示電梯內部的環境溫度。

傳統的廣告機通常會在控制板上增加一顆熱敏電阻，通過主控MCU的ADC通道采集熱敏電阻阻值變化，換算成溫度后顯示在屏幕上，本文將介紹由工采網代理的國產單總線數字溫度傳感器芯片 - MY18E20在廣告機上的應用，用于檢測廣告機周邊的環境溫度。

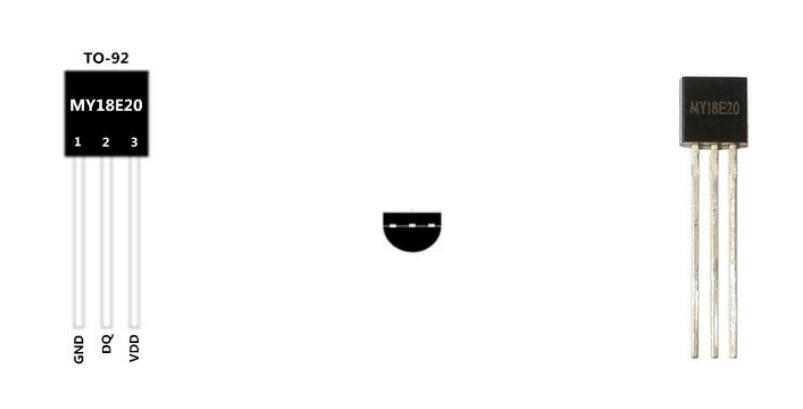

MY18E20采用單總線通信方式，能夠?qū)崿F(xiàn)對主控MCU資源占用小，硬件設計簡單；采用1.8~5.5V寬電壓工作范圍，兼容3.3V和5V兩種電源供電系統；采用直插TO-92封裝的型號方便將傳感器盡可能靠近機殼外側，設計時需要額外增加轉接電路板。

廣告機上使用單總線數字溫度傳感器芯片 - MY18E20的優勢有：

1、1.8~5.5V寬電壓工作范圍，解決了傳感熱敏電阻測溫時，不同供電系統需要測量和校準ADC值與溫度的對應關系，降低了系統設計和功能移植難度和工作量，節省設計成本；

2、每顆芯片在出廠前均根據溫度誤差特性進行校準，實現了芯片內部算法補償，測量溫度精準，用戶無需生產校準?？朔藷崦綦娮枰驗樯a(chǎn)誤差和加工批次不同引起的測溫數值差異問題，從而需要出廠校準工序，節省了產品生產工序和加工成本；

3、芯片采用單總線數字通信方式，只需分配一路主控MCU普通GPIO接口就能實現測溫功能，比起傳統的熱敏電阻需要穩定的基準電壓和ADC資源，對主控資源占用上，要求低。
