工采網代理的寬量程多路數字溫度傳感芯片 - M401，基于新的CMOS數模混合工藝，包含一路內部本地測溫，四路可驅動外部遠端測溫三極管（NPN 、PNP）或者二極管。芯片內置測溫驅動電路、調理、ADC轉換、溫度計算、校準補償、非易失性存儲、電源管理等單元，通過I2C數字總線輸出，并提供報警接口信號。
特點：
·?遠端測溫范圍-55~220℃（高于150℃需選用耐高溫三極管），本地測溫范圍-55~125℃
·?存儲與校準
內置5路測溫校準系數的非易失性（NVM）存儲
可以提供給用戶32bit額外存儲空間
·?高可靠性設計
I/O抗毛刺濾波
測溫端開短路檢測
溫度數據奇偶校驗
·?2-bit I2C地址位，可用于多點測量總線
·?有2路過熱閾值判斷及報警功能
·?測溫精度
-40℃至+125℃范圍內誤差<2.2℃
-55℃至+220℃范圍內誤差<4.5℃（單路遠端測溫）
·?感溫分辨率：0.03125℃（14-bit ADC）
·?低功耗設計
35μA 1 秒鐘/次周期性測量
3μA 待機電流
·?溫度轉換
可配置轉換速度：14/25ms每通道
可配置周期性采樣：16s/8s/4s/2s/1s/0.5s/0.25s
連續模式采樣或者單次采樣
可配置5路任意輸出組合
·?高性能靜電防護
通過HBM ±8000V；MM ±700V
典型應用：
電表、機房、工業過程控制等多節點溫度監控；汽車電子、智能廚電等高溫測量領域。

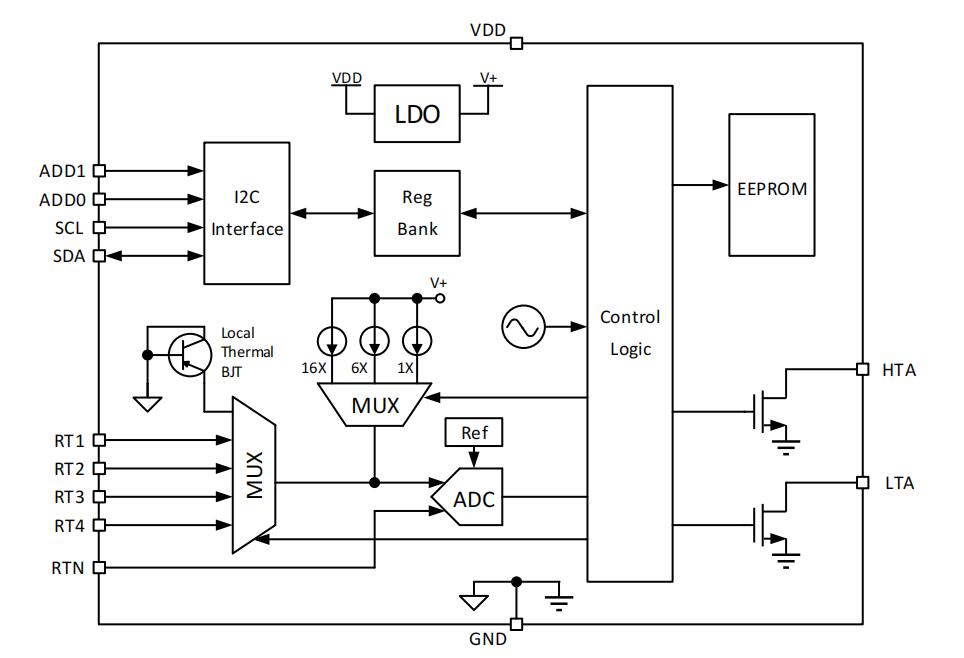

結構框圖：
