數字單總線溫度測量芯片MY18E20基于CMOS半導體PN節溫度與帶隙電壓的特性關系，經過小信號放大，模數轉換，數字校準補償，輸出數字溫度，具有精度高，一致性好，功耗低，可編程配置靈活的優點。每顆芯片都有64位ID序列號，出廠經過校準，單總線通信接口通過共用一根數據總線來實現多節點傳感采集與組網的低成本方案。芯片內置非易失性EEPROM存儲單元，用于保存芯片ID號，高低溫報警閾值，溫度校準修正值及節點編號，位置信息等。本文主要介紹該產品替換MAXIM的DS18B20，具有功耗更低且測溫速度更快的優勢。
MY18E20是一款高精度可編程的數字單總線溫度測量芯片。其測溫范圍為-55°C 到+125°C、高分辨率0.015°C；在-10°C 到+85°C 范圍內大誤差為±0.5°C，在極端范圍內大誤差為±1.5°C。芯片內置256bit非易失性存儲單元，用于保存用戶自定義信息, 如高低溫報警閾值、傳感器節點編號、位置信息、溫度校準信息等。

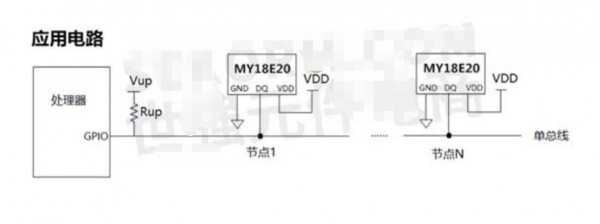

從上表可以看出數字溫度傳感芯片 - MY18E20供電電壓范圍更寬，功耗更低，測溫速度更快，且增加了80bit存儲空間用于存放用戶信息。且應用簡單，無需額外器件。典型應用電路如下圖所示：

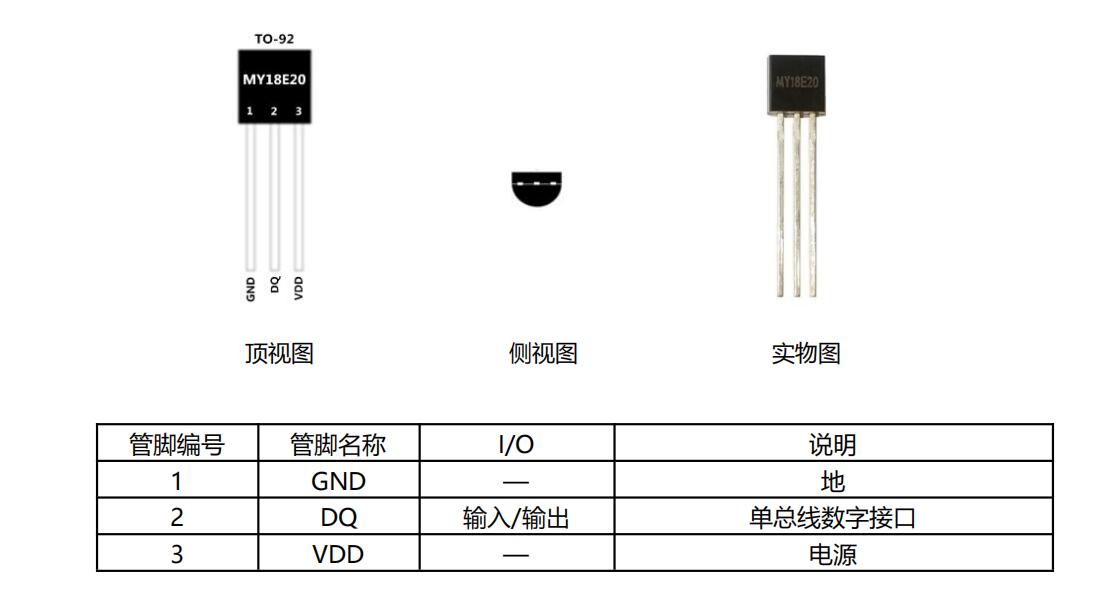

封裝引腳對比如下圖所示：
從以上的對比分析可以看出，MY18E20 可以pin to pin替換DS18B20，且低功耗更低，測溫速度更快，更增加了用戶信息存放空間，應用更方便，廣泛應用于溫度監控，環境監測，水溫測量，智能家電，智慧農業等領域。
