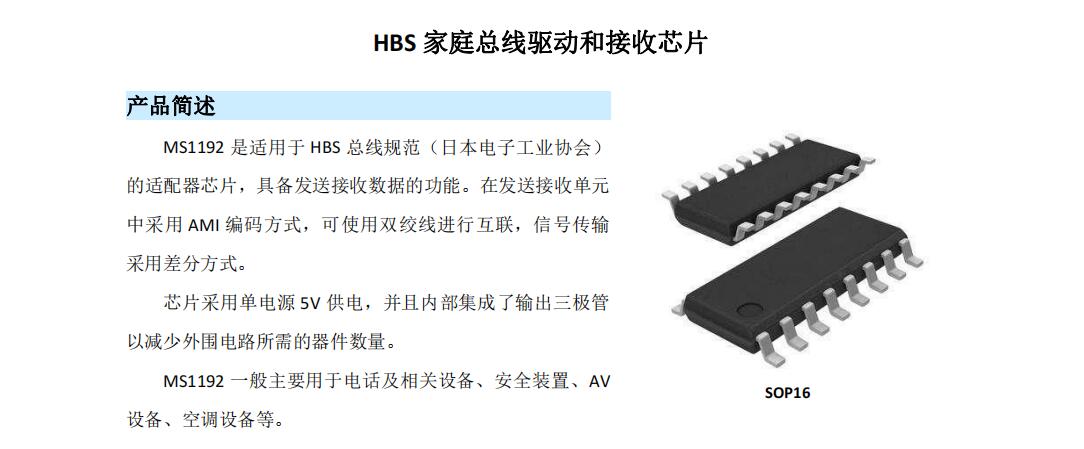

工采網代理的HBUS芯片 - MS1192是適用于HBS總線規范（日本電子工業協會）的適配器芯片，具備發送接收數據的功能。在發送接收單元中采用AMI編碼方式，可使用雙絞線進行互聯，信號傳輸采用差分方式。
HBS協議對國際標準化組織(ISO)提出的開放系統互連(OSI)七層模型作了精簡，引用了其中的1，2，7層，由三層結構組成，分為物理層、數據鏈路層和應用層。
物理層描述了信號模式和傳輸介質。信號線采用普通的雙絞線。HBS總線上的信號采用脈寬編碼的方式。由于選用的HBS通信芯片要求傳輸信號的頻率zui大在 10 kHz左右，所以采用50μs低電平，50μs高電平表示邏輯“0”；50μs低電平，150μs高電平表示邏輯“1”。采用這種方式，抗干擾能力強。接收端通過計算兩個下降沿之間的時間來判斷邏輯“0”和邏輯“1”。協議的數據鏈路層主要是通訊幀結構的設計。通訊以幀的形式進行，所有從主機模塊發出的幀是定長的，數據幀的內容包括起始字節、地址字節、數據字節、校驗字節。
芯片采用單電源5V供電，并且內部集成了輸出三極管以減少外圍電路所需的器件數量。接口芯片 - MS1192一般主要用于電話及相關設備、安全裝置、AV設備、空調設備等。
主要特點：
脈沖變壓器置換
高可靠性
可在 5V 單個電源下工作
低成本
外接零件少、設計簡單
波特率可達 119200bps
應用：
電話及相關設備
空調設備
安全設備
AV 裝置

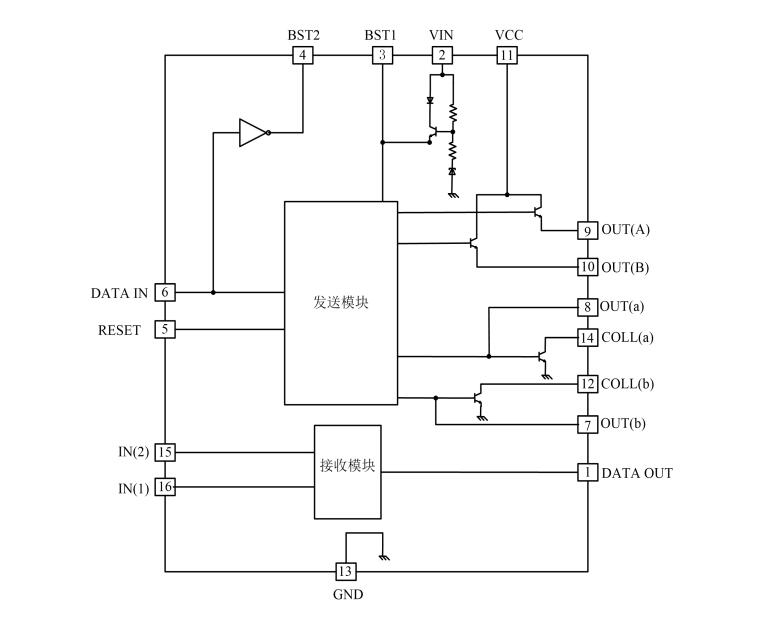

內部框圖：
目前接口芯片?- MS1192型號產品大量現貨供應
