運算放大器簡稱運放，是電子工程師經常遇到的器件，電路中用來對模擬信號進行適當?shù)恼{(diào)理以便后繼單元處理。準確理解運放的常見參數和正確選用合適的運放是對硬件工程師基本的要求。本文介紹了運放的常見參數，并以工采網代理的國產品牌Ruimeng?TECHNOLOGY推出的低噪聲運算放大器 - MS8312為例對各項參數作簡單解釋。

集成運放的參數較多，其中主要參數分為直流指標和交流指標。在講解交直流指標之前先看一下所有芯片都涉及的極限參數。

1、低噪聲運算放大器極限參數：

主要用于確定運放電源供電的設計（提供多少V電壓、大電流不能超過多少）。

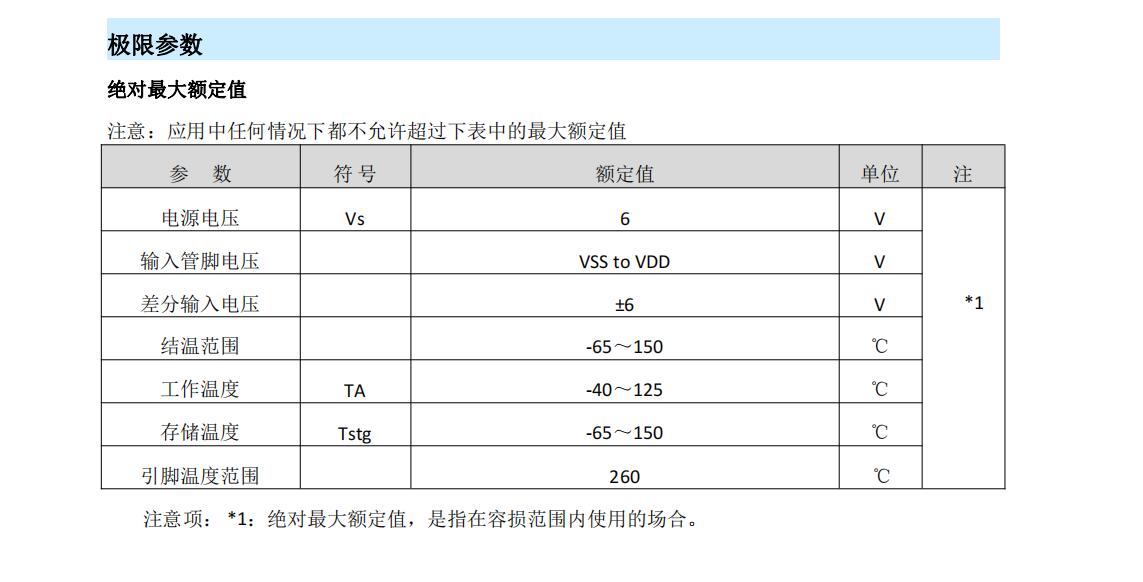

MS8312的極限參數如下：

2、直流指標

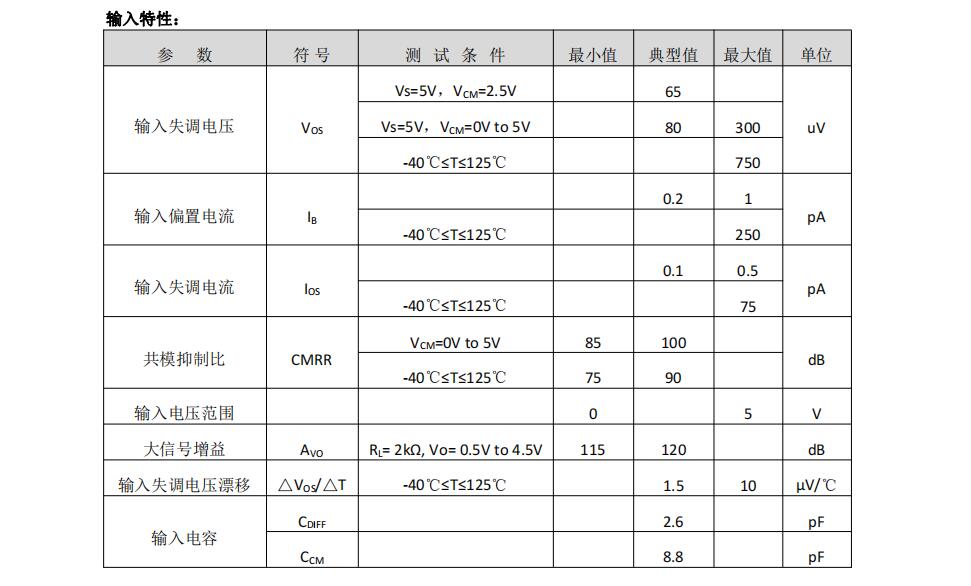

運放主要直流指標有輸入失調電壓、輸入失調電壓的溫度漂移（簡稱輸入失調電壓溫漂）、輸入偏置電流、輸入失調電流、輸入偏置電流的溫度漂移（簡稱輸入失調電流溫漂）、差模開環直流電壓增益、共模抑制比、電源電壓抑制比、輸出峰-峰值電壓、大共模輸入電壓、大差模輸入電壓。MS8312的直流指標如下：

（1）輸入失調電壓Vos

輸入失調電壓定義為集成運放輸出端電壓為零時，兩個輸入端之間所加的補償電壓。輸入失調電壓實際上反映了運放內部的電路對稱性，對稱性越好，輸入失調電壓越小。輸入失調電壓是運放的一個十分重要的指標，特別是精密運放或是用于直流放大時。輸入失調電壓與制造工藝有一定關系，其中雙極型工藝（即上述的標準硅工藝）的輸入失調電壓在±1~10mV之間；采用場效應管做輸入級的，輸入失調電壓會更大一些。對于精密運放，輸入失調電壓一般在1mV以下。輸入失調電壓越小，直流放大時中間零點偏移越小，越容易處理。所以對于精密運放是一個極為重要的指標。

（2）輸入失調電壓的溫度漂移（簡稱輸入失調電壓溫漂）ΔVos/ΔT

輸入失調電壓的溫度漂移定義為在給定的溫度范圍內，輸入失調電壓的變化與溫度變化的比值。這個參數實際是輸入失調電壓的補充，便于計算在給定的工作范圍內，放大電路由于溫度變化造成的漂移大小。一般運放的輸入失調電壓溫漂在±10~20μV/℃之間，精密運放的輸入失調電壓溫漂小于±1μV/℃。

（3）輸入偏置電流Ios?

輸入偏置電流定義為當運放的輸出直流電壓為零時，其兩輸入端的偏置電流平均值。輸入偏置電流對進行高阻信號放大、積分電路等對輸入阻抗有要求的地方有較大的影響。輸入偏置電流與制造工藝有一定關系，其中雙極型工藝（即上述的標準硅工藝）的輸入偏置電流在±10nA~1μA之間；采用場效應管做輸入級的，輸入偏置電流一般低于1nA。

（4）輸入失調電流的溫度漂移（簡稱輸入失調電流溫漂）ΔIos/ΔT

輸入失調電流的溫度漂移與輸入失調電壓的溫度漂移一樣，這個參數實際是輸入失調電流的補充，便于計算在給定的工作范圍內，放大電路由于溫度變化造成的失調電流漂移大小。

（5）大共模輸入電壓Vcm?

共模輸入電壓定義為，當運放工作于線性區時，在運放的共模抑制比特性顯著變壞時的共模輸入電壓。一般定義為當共模抑制比下降6dB是所對應的共模輸入電壓作為大共模輸入電壓。大共模輸入電壓限制了輸入信號中的大共模輸入電壓范圍，在有干擾的情況下，需要在電路設計中注意這個問題。

（6）共模抑制比CMRR

共模抑制比定義為當運放工作于線性區時，運放差模增益與共模增益的比值。共模抑制比是一個極為重要的指標，它能夠抑制差模輸入中的共模干擾信號。由于共模抑制比很大，大多數運放的共模抑制比一般在數萬倍或更多，用數值直接表示不方便比較，所以一般采用分貝方式記錄和比較。一般運放的共模抑制比在80~120dB之間。

（7）電源電壓抑制比PSRR??

電源電壓抑制比定義為當運放工作于線性區時，運放輸入失調電壓隨電源電壓的變化比值。電源電壓抑制比反映了電源變化對運放輸出的影響。對于電源電壓抑制比低的運放，運放的電源需要作認真細致的處理, 否則電源的紋波會引入到輸出端。當然，共模抑制比高的運放，能夠補償一部分電源電壓抑制比，另外在使用雙電源供電時，正負電源的電源電壓抑制比可能不相同。

（8）輸出峰-峰值電壓Vout?

輸出峰-峰值電壓定義為，當運放工作于線性區時，在指定的負載下，運放在當前大電源電壓供電時，運放能夠輸出的大電壓幅度。除低壓運放外，一般運放的輸出輸出峰-峰值電壓大于±10V。一般運放的輸出峰-峰值電壓不能達到電源電壓，這是由于輸出級設計造成的，現代部分低壓運放的輸出級做了特殊處理，使得在10kΩ負載時，輸出峰-峰值電壓接近到電源電壓的50mV以內，所以稱為滿幅輸出運放，又稱為軌到軌（raid-to-raid）運放。需要注意的是，運放的輸出峰-峰值電壓與負載有關，負載不同，輸出峰-峰值電壓也不同；運放的正負輸出電壓擺幅不一定相同。對于實際應用，輸出峰- 峰值電壓越接近電源電壓越好，這樣可以簡化電源設計。但是現在的滿幅輸出運放只能工作在低壓，而且成本較高。

（9）輸入阻抗Rin??

輸入阻抗反映輸入對運放性能的影響，選擇運放時輸入阻抗越大越好。

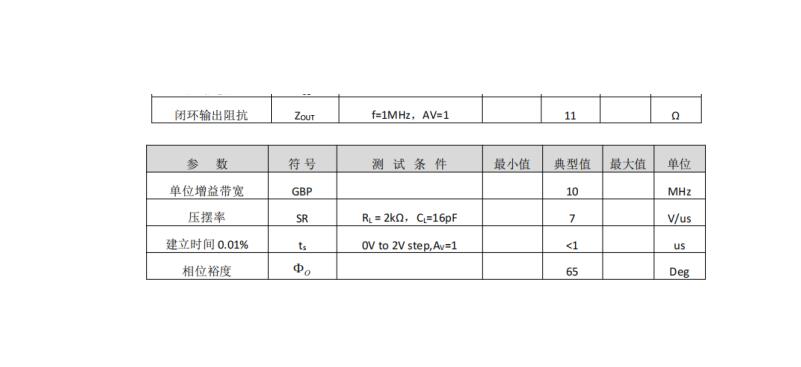

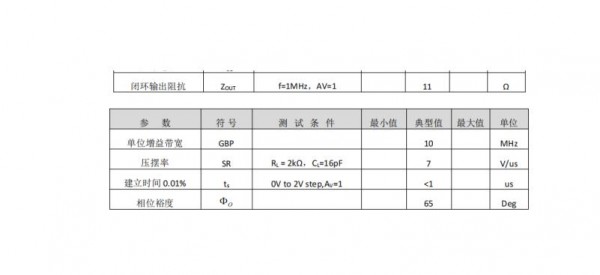

3、交流指標

運放主要交流指標有開環帶寬、單位增益帶寬、轉換速率SR、全功率帶寬、建立時間、差模輸入阻抗、共模輸入阻抗、輸出阻抗。

（1）輸出阻抗Rout?

輸出阻抗反映運放輸出端帶負載能力，越小越好。

（2）單位增益帶寬GB（MS8312中使用增益帶寬積GBW衡量）

單位增益帶寬定義為，運放的閉環增益為1倍條件下，將一個恒幅正弦小信號輸入到運放的輸入端，從運放的輸出端測得閉環電壓增益下降3db（或是相當于運放輸入信號的0.707）所對應的信號頻率。

單位增益帶寬是一個很重要的指標，對于正弦小信號放大時，單位增益帶寬等于輸入信號頻率與該頻率下的大增益的乘積，換句話說，就是當知道要處理的信號頻率和信號需要的增以后，可以計算出單位增益帶寬，用以選擇合適的運放。這項參數用于小信號處理中運放選型。

（3）壓擺率（轉換速率）SR

運放接成閉環條件下，將一個大信號（含階躍信號）輸入到運放的輸入端，從運放的輸出端測得運放的輸出上升速率。由于在轉換期間，運放的輸入級處于開關狀態，所以運放的反饋回路不起作用，也就是轉換速率與閉環增益無關。

轉換速率對于大信號處理是一個很重要的指標，對于一般運放轉換速率SR<=10V/μs，高速運放的轉換速率SR>10V/μs。目前的高速運放高轉換速率SR達到6000V/μs。這用于大信號處理中運放選型。

不難看出在上述的MS8312的參數當中，帶寬、SR、輸入失調電壓以及噪聲系數都是相對很優秀的參數指標，所以MS8312既能作為通用性的軌到軌運放類似LMV358的功能，又有部分中高精度運放的直流特性參數，低能到65uV的失調，再則MS8312也有出色的低噪聲高帶寬的性能，能夠勝任低噪聲運放。正因為MS8312全面的綜合能力，也讓它成為適用性廣，參數指標優秀的綜合型運算放大器。
