大氣環境中需測量PM2.5、PM10、TSP粉塵濃度值，粉塵傳感器的設計是用來感應空氣中的塵埃粒子，其內部對角安放著紅外線發光二極管和光電晶體管，他們的光軸相交，當帶灰塵的氣流通過光軸相交的交叉區域，粉塵對紅外光反射，反射的光強與灰塵濃度成正比。光電晶體管使得其能夠探測到空氣中塵埃反射光，即使非常細小的如煙草煙霧顆粒也能夠被檢測到，紅外發光二極管發射出光線遇到粉塵產生反射光，接收傳感器檢測到反射光的光強，輸出信號，根據輸出信號光強的大小判斷粉塵的濃度，通過輸出兩個不同的脈寬調制信號區分不同灰塵顆粒物的濃度。
被測氣體通過微型真空泵吸入粉塵傳感器腔室中，主要器件有激光二極管、光電檢測器、透鏡組等組成，檢測時由激光二級管發出激光，通過透鏡組形成一個薄層光源，薄層光照射流經傳感器腔室的被測氣時會產生散射，由光電探測器檢測光的散射光產生電信號，然后乘以電壓校準系數，經微電腦處理后到粉塵濃度值。工采網提供的日本SHARP PM2.5粉塵傳感器/灰塵傳感器 - GP2Y1010AU0F，瑞士Sensirion 粉塵傳感器 PM2.5傳感器 - SPS30都可以檢測粉塵。其工作如下：
GP2Y1010AU0F 空氣質量 PM2.5 檢測是一款光學空氣質量傳感器，即PM2.5傳感器，其內部對角安放著紅外線發光二極管和光電晶體管，使得其能夠探測到空氣中塵埃反射光，即使非常細小的如煙草煙霧顆粒也能夠被檢測到，通常在空氣凈化系統中應用?？蓽y(cè)量0.8微米以上的微笑粒子，感知煙草產生的咽氣和花粉，房屋粉塵等。體積小，重量輕，便于安裝，廣泛應用于空氣清新機，換氣空調，換氣扇等產品。
GP2Y1010AU0F PM2.5粉塵傳感器/灰塵傳感器 特性：
可測量0.8微米以上的微小粒子,感知煙草產生的煙氣和花粉,房屋粉塵等.
靈敏度：0.5V/（0.1mg/m3）
輸入電壓：-0.3-7V
輸出電壓（無灰塵）：0.9V（TYP）
消耗電流：11mA
靈敏度：0.5V/0.1mg/m3
體積小，重量輕，便于安裝
Sensirion 借助這款全新的微塵傳感器擴展了其環境傳感器解決方案的使用范圍，并為監測室內外空氣質量等用途樹立了新的行業標桿。
經MCERTS認證的SPS30細顆粒物(PM)傳感器標志著激光PM傳感器領域的新一輪技術突破。其測量原理基于激光散射并使用了Sensirion的創新抗污染技術。該技術與高質量、經久耐用的元件相結合，實現精準測量，使用壽命超過十年。PM2.5指的是直徑不超過 2.5微米的顆粒物，屬于zui危險的有害物質。由于尺寸小，顆粒可能深入肺內，時間一長便可能導致支氣管炎或哮喘等肺部疾病，還可能造成心臟循環系統疾病。借助 Sensirion 的 PM2.5 傳感器，空氣質量監測用設備的制造商可以提供用來監測空氣質量的創新設備，使用這些設備可避免因空氣污染對健康造成的長期損害。SPS30是獲得MCERTS認證的大眾品牌PM細顆粒感器。

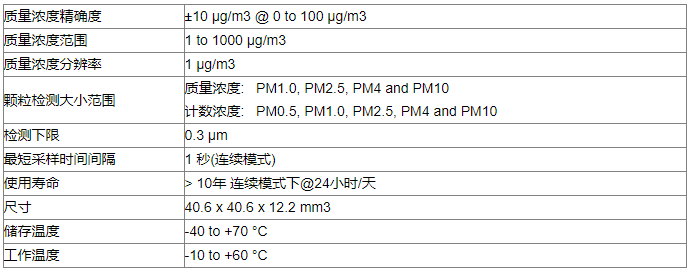

瑞士Sensirion 粉塵傳感器 PM2.5傳感器 SPS30 參數：
