車載導航顯示屏可以通過指尖的輕觸識別你想要做什么，就達到你想要的效果，那么顯示屏的觸摸是何原理呢？

圖片來源：無版權圖庫 - pixabay圖庫

觸摸識別系統主要分三類：

?一.電阻系統

電阻系統由一個覆蓋著金屬導電層和電阻層的普通玻璃板組成。這兩層之間由隔離物隔開，整個裝置上面還有一個防劃層。當顯示器工作的時候電流就從這兩層穿過。有用戶觸摸到屏幕時，這兩層就在觸摸點處接觸上。電場的變化被記錄下來，并由計算機計算出該點的坐標。坐標確定后，專門的驅動程序就將這個觸摸動作解讀為操作系統能夠理解的事件，就如同計算機的鼠標驅動程序對鼠標的某個動作解讀為點擊或者拖動一樣。

二.電容系統

在電容系統中，顯示器的玻璃屏上放置了一個電荷存儲層。用戶用手指觸摸屏幕時，一部份電荷轉移到了用戶身上，因此電容層的電荷就會減少。 這種電荷的減少能夠由顯示器每個角上安裝的電路測量出來。計算機通過每個角上電荷的相對差異進行計算，準確地定位觸摸事件發生的位置，并將此信息傳輸給觸摸屏驅動程序。電容系統相對于電阻系統有一個優點，就是它能夠傳輸顯示器光的90%，而電阻系統只能傳輸75%。這樣電容系統比電阻系統顯示的圖片就更加清晰。

三.表面聲波系統

在表面聲波系統顯示器中，沿著顯示器玻璃面板的X軸和Y軸放置有兩個換能器（一個發送一個接收）。玻璃面上還裝有反射器，用于反射從一個換能器發送到另一個換能器的電信號。接收信號的換能器在任何時候都能判斷出聲波是否被觸摸事件干擾，并依此對它進行定位。這種聲波系統在屏幕上沒有金屬層，光線通過量可以達到100%，生成完全清晰的圖像。所以表面聲波系統成為顯示精細圖形的較佳選擇（另外兩種顯示的清晰度會有明顯衰減）。

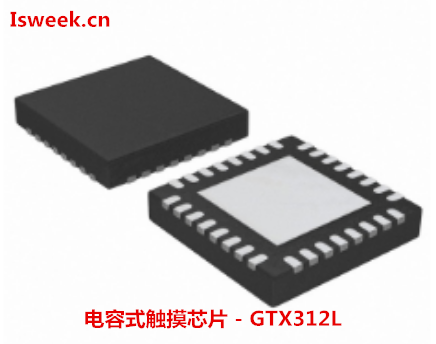

電容式觸摸芯片?-?GTX312L此芯片內建穩壓電路供觸摸傳感器使用，穩定的觸摸效果可以應用在各種不同應用上，人體觸摸面板可以通過非導電性絕緣材料連接，主要應用是以取代機械開關或按鈕，此芯片可以獨立支持12個觸摸鍵。

內建穩壓電路功能，低速采樣率 8Hz 的睡眠模式下：典型值 4.5uA，提供 8 個直接輸出獨立端口，支持I2C接口輸出，具有選項選擇有效鍵較大輸出時間大約為 80Sec，上電后需要 0.5Sec 穩定時間，在此期間內請勿觸摸按鍵面板，所有的功能觸摸無效，自動校準，當所有按鍵在一段時間內沒有被觸摸到時，芯片系統重新校準時間約為 4.0Sec。

工作特點：

1、供電電壓范圍寬:1.8V ~ 5.5V

2、靈敏度調節：PCB 板上感應焊盤尺寸大小及走線會直接影響靈敏度，因此靈敏度調節需要根據實際應用的 PCB 應進行調節，GTX312L提供一些外部調節靈敏度的方法。

3、嵌入式GreenTouch3LPTM引擎（模擬補償電路；嵌入式數字噪聲濾波器；低功率增強器）

4、提供（中斷功能、幻燈片模式、“寄存器寫入鎖定”功能)

5、帶有自校準的獨立觸摸按鍵控制；

6、內置穩壓電路LDO，更穩定可靠；

7、封裝：QFN-32L
