智能門鎖觸摸芯片 - GTX312L此芯片內建穩壓電路供觸摸傳感器使用，穩定的觸摸效果可以應用在各種不同應用上，人體觸摸面板可以通過非導電性絕緣材料連接，主要應用是以取代機械開關或按鈕，此芯片可以獨立支持12個觸摸鍵。
內建穩壓電路功能，低速采樣率 8Hz 的睡眠模式下：典型值 4.5uA，提供 8 個直接輸出獨立端口，支持I2C接口輸出，具有選項選擇有效鍵較大輸出時間大約為 80Sec，上電后需要 0.5Sec 穩定時間，在此期間內請勿觸摸按鍵面板，所有的功能觸摸無效，自動校準，當所有按鍵在一段時間內沒有被觸摸到時，芯片系統重新校準時間約為 4.0Sec。

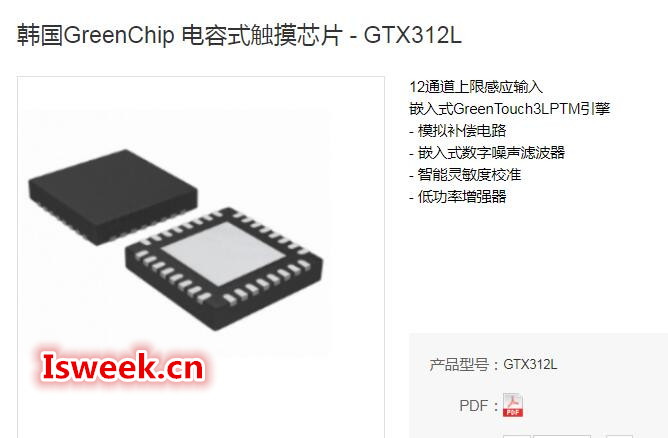

GTX312L是韓國GreenChip推出的一款具有智能靈敏度校準功能的12通道電容式觸摸芯片，采用I2C通信協議，對各種噪音和環境的變化可靠性有保障，低功率發動機可以增加產品的使用時間，內部控制寄存器可以使用I2C讀寫接口。
GTX312L具有內部上電復位和外部復位功能。內部復位操作為用于初始上電復位，外部復位操作由NRST引腳完成。通過NRST引腳輸出的低脈沖信號是用于突然復位的，而突然復位需要進行密集的系統復位，NRST pin是浮動的，當外部復位不使用時，不需要外部復位組件。
工作特點：
1、供電電壓范圍寬:1.8V ~ 5.5V
2、靈敏度調節：PCB 板上感應焊盤尺寸大小及走線會直接影響靈敏度，因此靈敏度調節需要根據實際應用的 PCB 應進行調節，GTX312L提供一些外部調節靈敏度的方法。
3、嵌入式GreenTouch3LPTM引擎（模擬補償電路；嵌入式數字噪聲濾波器；低功率增強器）
4、提供（中斷功能、幻燈片模式、“寄存器寫入鎖定”功能)
5、帶有自校準的獨立觸摸按鍵控制；
6、內置穩壓電路LDO，更穩定可靠；
7、封裝：QFN-32L
隨著智能門鎖功能的逐漸豐富，對MCU的運算能力和外設支持能力也提出更高要求，市面上大部分主控芯片現在普通的都采用的MCU，但帶MCU在編程容易出BUG 導致觸摸效果不穩定，而由工采網代理的韓國GreenChip（綠芯）電容式觸摸芯片-?GTX312L已經把程序控制好了,只需要接入就好，使控制更精準，內部控制寄存器可以使用I2C讀寫接口；提供可切換在同一芯片上進行兩個芯片并行操作的芯片IDI2C總線。主頻高達108MHz，可充分滿足智能門鎖對于各種功能調度的計算能力需求。作為一款應IoT場景需求而生的通用型芯片，GTX312L芯片可廣泛應用于各類需要低功耗MCU支持的物聯網場景中。在智能門鎖的應用中，GTX312L的優勢更是展現得淋漓盡致。
安全是智能門鎖基本、也是重要的需求。傳統的智能門鎖方案可能需要額外的安全模塊實現對密鑰、開鎖密碼、指紋模板相關敏感信息的存儲保護、加解密運算與安全認證。而電容式觸摸芯片- GTX312L芯片內置嵌入式GreenTouch3LPTM引擎，可以保證對各種噪音和環境的變化，同時支持加密存儲、分區管理及數據保護，為智能門鎖方案提供更強的安全能力。
韓國GreenChip（綠芯）電容式觸摸芯片- GTX312L可充分滿足智能門鎖對于各種功能調度的計算能力需求。此外，該芯片集成了豐富的模擬和數字外設，支持12通道電容式觸摸按鍵，提供中斷功能；提供幻燈片模式；提供“寄存器寫入鎖定”功能；嵌入式數字噪聲濾波器；智能靈敏度校準；非常容易形成各類靈活組合的門鎖方案。
同時GTX312L芯片封裝QFN-32L?(5.00 x5.00x0.75, e = 0.50)通過無鉛認證；供電電壓范圍寬:1.8V ~ 5.5V；可實現一塊方案板集成指紋加觸摸按鍵兩種開鎖控制的組件，在傳統門鎖方案要求低功耗的基礎上提升了指紋算法處理的響應速度，為客戶帶來了更好的應用體驗。
ISweek工采網國內知名電子元器件供應平臺，匯集了來自全球的高品質工業科技產品，所有產品均自原始生產廠商直接供貨，提供樣品和測試板，強大技術支持團隊是您方案開發堅實后盾！
