觸摸傳感技術在如今的各類電器產品中得到廣泛的應用,大有替代機械按鍵的趨勢.電荷轉移技術作為其中一種應用廣泛的觸摸傳感技術,具有可靠性高,性能優良的特點。韓國Greenchip擁有支持1、4、8觸摸按鍵的觸摸系列芯片，其中觸摸系列芯片外圍電路非常簡單，降低了方案成本，同時支持靈敏度調節，來滿足不同應用中對觸摸靈敏度的不同要求。
韓國GreenChip是一家fab-less的芯片設計公司，在數字和模擬及混合信號SoC半導體設計領域具有豐富且多樣化的經驗，GREENCHIP致力于為客戶提供高水平的芯片開發設計服務并以極高的品質回饋客戶，基于其具有的強大的SoC設計能力讓客戶具有在不同設計模塊上的技術優勢。
電容式觸摸芯片內部集成高分辨率觸摸檢測模塊和專用信號處理電路，以保證電容式觸摸芯片對環境變化具有靈敏的自動識別和跟蹤功能。電容式觸摸芯片還必須滿足用戶在復雜應用中對穩定性、靈敏度、功耗、響應速度、防水、帶水操作、抗震動、抗電磁干擾等方面的高體驗要求。為方便用戶在應用中可對觸摸鍵的靈敏度進行自主控制，電容式觸摸芯片還特設置了靈敏度控制位。
電容式觸摸芯片 - GT301L是greenttouch3TM電容式觸摸傳感器之一系列，可以進行電容傳感GreenTouch3TM引擎操作，補償電路。具有單個觸摸傳感輸入引腳和參考，輸入引腳檢測和確定電容觸摸，和單直接輸出引腳，具有開放的排水結構，并作為活動低或切換輸出功能。三種連接類型的控制銷可以選擇兩個敏感選項并切換輸出函數。
主要特點：
1、1通道帽，傳感輸入
2、嵌入式GreenTouch3TM引擎：
模擬噪聲補償電路、嵌入式數字噪聲濾波器、智能靈敏度校準、嵌入式CS、EFT增強核心
3、直接接口模式；開啟引流，低電平激活
4、低功耗：
NP - Standby模式:65uA (@5.0V)， 53uA (@3.0V)
LP - Standby模式:27uA (@5.0V)， 16uA (@3.0V)
5、1.8V至5.5V單電源運行
結構圖：
電容式觸摸芯片 - GT304L可以支持四個觸摸感應通道，支持兩種接口模式（I2C接口模式、1:1直接輸出模式），特殊的軟件濾波處理和數字電容轉換檢測技術，讓其具抗干擾強、防水性能好、可以適用各類電源供電。在不同的工作環境中能有效規避各類干擾源, 能有效抑制各種貼近面板，大功率對講機貼近面板產生的射頻干擾；優良的防水效果，對觸摸面板濺水、漫水、積水時觸摸按鍵均可正常操作；對于靜電、電磁、電源、溫度、濕度各種環境干擾都有非常強的抵御和適應能力，增強了產品的可靠性、穩定性、易用性。
主要特點：
1、4通道上限，傳感輸入
2、超寬工作電壓范圍:2.5V ~ 5.0V極低的功耗；145 ua (@3.3V)；160 ua (@5.0V)
3、一對一直接輸出，無觸摸為高電平輸出，觸摸為低電平輸出
4、電壓突然跌落保護功能,工作過程中不會因?yàn)殡娫措妷旱涠a(chǎn)生誤動作
5、環境自適應功能，可以隨溫度/濕度變化自動調整參考值，芯片可以無限長時間連續工作不會出現靈敏度差異
6、超強抗干擾能力，有測試項目都符合各行業標準。符合國家強電測試標注，能過高壓測試，能過注入電流測試
7、兩種封裝：QFN16、LSOP14L
結構圖：
電容式觸摸芯片 - GT308L是具有多通道觸發傳感器的8位觸摸傳感器系列，它是通過持續模式提供中斷功能和喚醒功能?？梢宰鲭娙輦鞲杏?個通道下綠色觸摸3TM發動機運行。多虧了這款劃時代的GreenTouch3TM引擎，應用程序?qū)?huì)更強大和無問題的EMC, EMI, H/W變化，電壓干擾、溫度漂移、濕度漂移等。特別是，它不產生任何問題的CS和EFT噪聲環境發生在任何觸摸應用程序。
主要特點：
1、8通道上限，傳感輸入
2、供電電壓范圍寬:2.5V ~ 5.0V
3、智能靈敏度校準
4、兩種類型的接口支持（1:1直接輸出模式；I2C接口模式）
5、嵌入式CS, EFT增強核心
6、極低的功耗（正常備用:140 ua (@3.3V)正常備用:160 ua (@5.0V)
7、封裝（QNF-24L 4 x4； SSOP-24L e0.635）

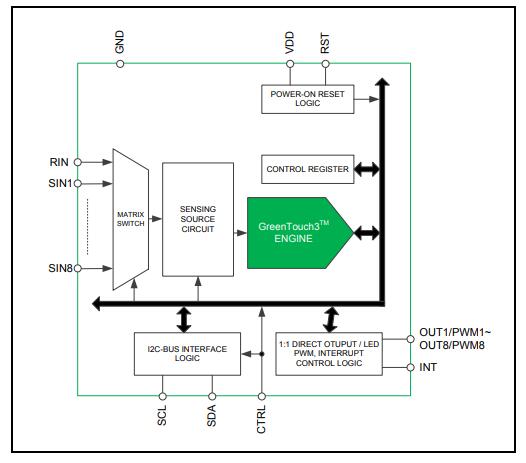

結構圖：
韓國GreenChip電容式觸摸芯片具備超強抗干擾、高靈敏性能，在門鎖應用中可以面對戶外的極低、炎熱溫度，還有天氣的變化，而不受影響。在智能汽車普及的現在，家里具備充電樁的，還能抵抗住特斯拉線圈產生的電磁輻射，符合國家強電測試標注，能過高壓測試，能過注入電流測試，效果十分明顯。更多觸摸芯片技術應用，請登錄工采網進行咨詢。
