無線鍵盤和無線鼠標作為現代辦公環境中常見的工具，為我們的工作帶來了便利。無線鍵盤和無線鼠標的工作原理都是基于無線技術實現的，其中常見的是2.4GHz無線技術。讓我們一起來詳細了解一下它們的工作原理。

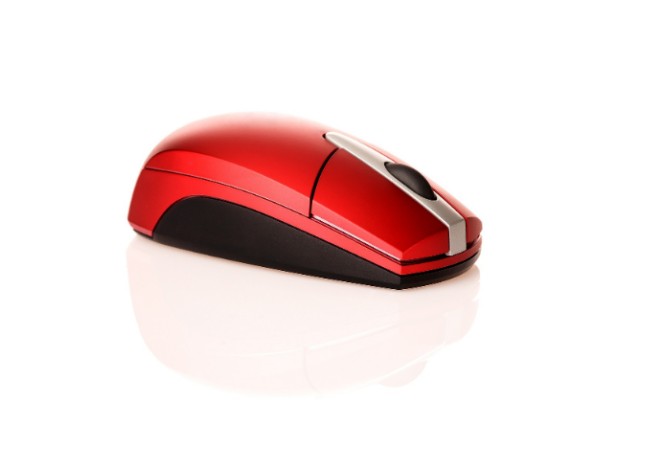

圖片來源：無版權可商用圖庫?- Pixabay
無線鼠標的原理非常簡單,鼠標部分工作與傳統鼠標相同,再用無線發射器把鼠標在X或Y軸上的移動,按鍵按下或抬起的信息轉換成無線編碼信號(無線電波或紅外線)并發送出去,無線接收器收到信號后經過解碼傳遞給主機,驅動程序告訴操作系統鼠標的動作,該把鼠標指針移向哪個方向或是執行何種指令。
2.4GHz無線技術也被廣泛應用于無線鍵盤和無線鼠標中。這種技術使用2.4GHz頻段進行無線通信，具體工作原理如下：
無線鍵盤和鼠標內部搭載了2.4GHz無線發射器，該發射器負責將鍵盤和鼠標的輸入信號轉化為無線信號。
發射器會將無線信號通過2.4GHz頻段發送出去。在設備端，也需要有一個2.4GHz無線接收器來接收并解碼這些信號。一旦接收器接收到信號，設備端就會執行相應的操作，比如鍵盤輸入或鼠標移動。
2.4GHz無線技術具有較長的無線傳輸距離和穩定的連接性能，因此在一些對傳輸穩定性要求較高的場景中得到了廣泛應用。
無線收發芯片一般采用射頻(RF)技術實現具有收發性能優良，周邊電路簡單，省電，可靠性高的優點；內含無線收發模塊和微處理器模塊；目前許多應用領域都采用無線的方式進行數據傳輸，但由于無線收發芯片的種類和數量比較多，無線收發芯片的選擇在設計中尤為重要。
由工采網代理提供的RF298是一款低成本高集成度的2.4GHz的遠距離無線收發芯片；其片上集成發射機，接收機，頻率綜合器，GFSK調制解調器；發射機支持功率可調，接收機采用數字?jǐn)U展通信機制，在復雜環境和強干擾條件下，可以達到優良的收發性能。
無線芯片 - RF298只需要2個電容和一顆晶振即可以組成一個無線數據收發系統；工作在2.400~2.483GHz世界通用ISM頻段;-0.3～3.6V供電電壓范圍；傳輸GFSK信號，市面上標準發射功率為8dBm，而RF298發射功率可達10dBm,空曠地段傳輸可達200米以上。
RF298基于包通信，芯片內部基帶處理單元可完成如數據組幀、校驗、地址判斷、數碼去噪白化、數據重傳和ACK響應等基帶協議處理，無需外部MCU干預。
主要特性：
低功耗：發射模式（0dBm）工作電流16mA
接收模式工作電流14mA;休眠電流1.5uA
高集成度，外部元器僅需要2個電容,一個晶振
支持16MHz晶振±60ppm
支持4線SPI接口，速率較高支持8Mbps
支持ESOP8封裝；支持SPI接口通訊
可用印制板微帶天線；內置自重傳，auto_ack功能
高性能：1Mbps模式的接收靈敏度為-86dBm；1Mbps模式的特殊應用較大發射功率可達10dBm，傳輸距離可達200米以上
標準應用發射輸出功率為8dBm；抗干擾性好，接收濾波器的鄰道抑制高
應用領域：無線鼠標鍵盤、電視和機頂盒遙控器、智能家居及物聯網系統、遙控玩具及無線游戲手柄、無線工業控制設備等等。
