觸摸屏又稱為“觸控屏”、“觸控面板”，是一種可接收觸頭等輸入訊號的感應式液晶顯示裝置；當接觸了屏幕上的圖形按鈕時，屏幕上的觸覺反饋系統可根據預先編程的程式驅動各種連結裝置，可用以取代機械式的按鈕面板，并借由液晶顯示畫面制造出生動的影音效果，其主要應用領域?yàn)槭謾C(jī)、平板電腦、收銀機、工業領域等。
圖片來源：無版權圖庫?- Pixabay
目前市面上主要有幾種類型的觸摸屏：電阻式，表面電容式和感應電容式觸摸屏，表面聲波式，紅外式，以及彎曲波式、有源數字轉換器式和光學成像式觸摸屏。

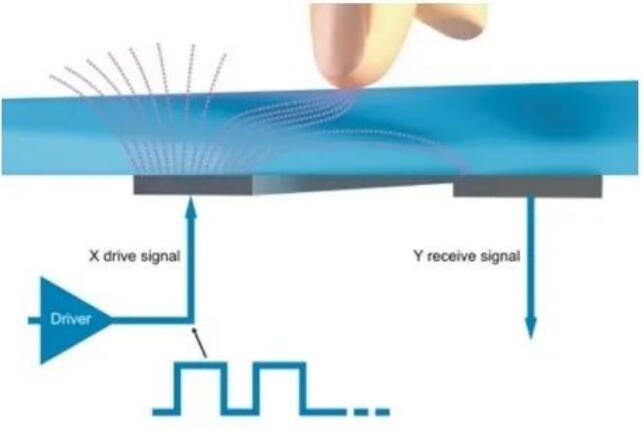

電容式觸摸不依靠手指按力創造、改變電壓值來檢測坐標，它主要利用人體的電流感應進行工作。
電容屏通過任何持有電荷的物體包括人體皮膚工作。（人體所帶的電荷）電容式觸摸屏是由諸如合金或是銦錫氧化物（ITO）這樣的材料構成，電荷存儲在一根根比頭發還要細的微型靜電網中。當手指點擊屏幕，會從接觸點吸收小量電流，造成角落電極的壓降，利用感應人體微弱電流的方式來達到觸控的目的。這也是為什么當我們帶上手套觸摸屏幕時觸控卻無法響應。
自生電容式觸摸屏玻璃表面采用ITO形成水平和垂直電極陣列，這些水平和垂直的電極分別與地構成電容，這個電容就是通常所說的自電容。當手指觸摸到電容屏?xí)r，手指的電容將會疊加到屏體電容量上，此時自電容屏通過檢測橫向與縱向電極陣列，根據觸摸前后電容的變化，分別確定橫向坐標和縱向坐標，然后組合成平面的觸摸坐標。
觸摸按鍵根據不同的類型有不同的工作原理。從工作原理上可以分為兩大類，電阻式觸摸按鍵和電容式感應按鍵。電容式觸摸按鍵的原理是通過人體的電感電容來檢測手機的存在。如果你有一個手指，它會感應到一定的電流，所以你可以操作遙控器。簡單來說，當人體靠近電容按鍵時，人體產生的電流耦合到靜電電容上，按壓的電容值達到較大。此時，變化的電容值會傳輸并轉換信號，使電容信號轉換成控制信號，從而實現控制遙控器的功能。
由工采網代理的韓國GreenChip 電容式觸摸芯片 - GT308L是應用于商業和工業控制領域的觸摸芯片，使移動電子設備更輕薄、續航更久、成本更低、顯示效果更好。
GT308L通過接收主板發送的信息，并將信息進行模擬數字處理和算法處理形成指令，再通過控制輸出電壓調整液晶分子的偏轉角度，從而達到控制屏幕顯示效果的目的。原有的系統架構因?yàn)轱@示與觸控芯片是分離的，這可能會導致一些顯示噪聲的存在，而TDDI由于實現了統一的控制在噪聲的管理方面會有更好的效果。
可以做電容傳感有8個通道下綠色觸摸3TM發動機運行。多虧了這款劃時代的GreenTouch3TM引擎，應用程序?qū)?huì)更強大和無問題的EMC, EMI, H/W變化，電壓干擾、溫度漂移、濕度漂移等。特別是，它不產生任何問題的CS和EFT噪聲環境發生在任何觸摸應用程序。
GT308L提供8個LED驅動和16步調光控制器。OUT1~8引腳可用于PWM輸出，用于LED調光控制。這是非常經濟的解決方案，當LED反饋之所以需要是因?yàn)長ED控制沒有額外的材料成本。對于觸摸輸出結果，可通過I2C或1:1直接輸出接口實現被使用。I2C接口可能是有用的MCU IO或應用程序中的連接器資源不夠。
電容式觸摸芯片 - GT308L特性：
①供電電壓范圍寬:2.5V ~ 5.0V
②智能靈敏度校準
③嵌入式GreenTouch3TM引擎
④嵌入式CS, EFT增強核心
⑤極低的功耗（正常備用:140 ua (@3.3V)正常備用:160 ua (@5.0V)
⑥兩種類型的接口支持（1:1直接輸出模式；I2C接口模式）
工采網作為國內工業品批發供應商平臺，所有產品均來自于原始生產廠商直接供貨，給用戶提供高效的技術支持和原廠的質量保證及售后服務，價格優惠歡迎新老戶客咨詢熱線獲取更多更詳細的電容式觸摸芯片產品信息。
