CCD光學觸摸屏是利用CCD光學觸摸技術打破原有觸摸技術的瓶頸，從準確率、反應速度和壽命方面大幅度提高，安裝在頂部左右角的兩個CCD攝像頭可以精準地檢測出多個手指位置，不僅可以單擊、拖拉，還可以自由旋轉和放大圖片，這些操作都取決于手指的數量和單位面積，還可以通過輕輕的接觸屏幕，享受控制三維物體運動以及與屏幕中的虛擬動物零距離接觸的樂趣。
圖片來源：無版權圖庫?- Pixabay
數字告示技術的創新，通過軟硬件技術的創新，可提供詳實的內容介紹，在合適的時間、合適的地點為客戶帶來直接的影響。例如：如將屏幕擺放在產品陳列旁邊，或者在餐廳中，顧客通過擺放在餐桌上屏幕直接點餐，或者在顧客等候區域進行廣告宣傳。此外，戶外大型賽事播放和貨架陳列的客戶的個性化體驗服務和交互式觸摸屏幕信息發布等個性化播放也是當前的數字告示發展趨勢。
多點觸摸互動大屏幕實現形式多樣，互動大屏幕該系統利用計算機視覺技術，獲取并識別手指在屏幕上的位置，并通過特定算法將手指在屏幕上的物理坐標轉換為計算機屏幕的邏輯坐標及控制指令，實現手指或指狀物在大屏幕上的觸摸、標注等控制功能。達到人機自然交互，擺脫了小尺吋對觸摸屏的限制。也可以通過做互動的片源，通過大屏幕觸摸框等方式來達到互動觸摸的效果。
安裝在頂部左上角的CCD攝像頭，通過LED燈發射出光線,經過四周反射條反射，進入右上角的CCD攝像頭中。同理,右上角的CCD攝像頭發射的光線傳入左側的CCD攝像頭中。密布的光線在觸摸區域內形成一張光線網，經過多次反射的光線之間的空間在1MM以內。當觸摸一點時，該點的射出光線和接收光線組成一個夾角，同時兩端的CCD攝像頭與這兩條光線以及兩個攝像頭之間構成的直線又會組成兩個夾角，這樣該點的準確坐標被控制器錄入，實現觸摸反應。
觸摸屏是導航儀實現人機交互的重要部件，這就需要設計一種新的觸摸屏安裝組件。觸摸屏采用電容式觸摸芯片來實現觸摸功能，還必須滿足用戶在復雜應用中對穩定性、靈敏度、功耗、響應速度、防水、帶水操作、抗震動、抗電磁干擾等方面的高體驗要求。為方便用戶在應用中可對觸摸鍵的靈敏度進行自主控制，電容式觸摸芯片還特設置了靈敏度控制位。

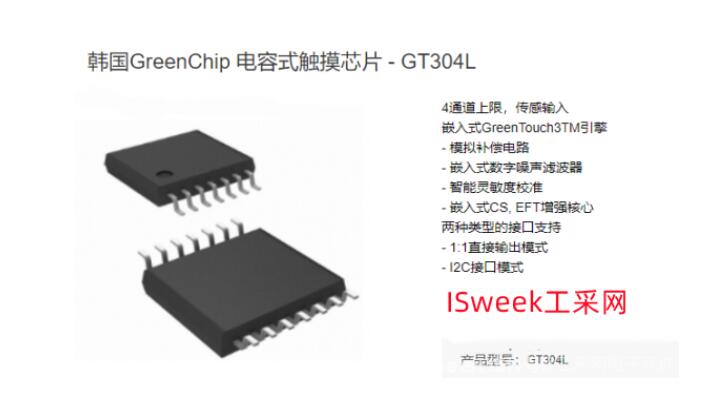

電容式觸摸芯片?- GT304L是由工采網代理的韓國GreenChip（綠芯）greenttouch3tmTM系列電容式觸摸傳感器之一，專為智能門鎖、智能電器及LED觸摸等應用設計的高性能低成本的四通道電容式觸摸感應集成電路，可替代機械式輕觸按鍵，實現防水、密封隔離、堅固美觀。
可以支持四個觸摸感應通道，支持兩種接口模式（I2C接口模式、1:1直接輸出模式），特殊的軟件濾波處理和數字電容轉換檢測技術，讓其具抗干擾強、防水性能好、可以適用各類電源供電。在不同的工作環境中能有效規避各類干擾源, 能有效抑制各種貼近面板，大功率對講機貼近面板產生的射頻干擾；優良的防水效果，對觸摸面板濺水、漫水、積水時觸摸按鍵均可正常操作；對于靜電、電磁、電源、溫度、濕度各種環境干擾都有非常強的抵御和適應能力，增強了產品的可靠性、穩定性、易用性。
提供4個LED驅動和32步調光控制器。OUT[1:4]可用于PWM輸出LED調光控制，GT304L可應用于2.5V ~ 5.0V的寬供電電壓范圍。它具有CTRL/A0引腳，通過將引腳連接到VCD和GND來選擇靈敏度選項和i2c總線從地址。
觸摸芯片?-?GT304L的特性:
★兩種封裝：QFN16、LSOP14L
★超寬工作電壓范圍:2.5V ~ 5.0V極低的功耗；145 ua (@3.3V)；160 ua (@5.0V)
★直接輸出，無觸摸為高電平輸出，觸摸為低電平輸出。
★電壓突然跌落保護功能,工作過程中不會因為電源電壓跌落而產生誤動作。
★觸摸信號輸出超時會強制關閉，按鍵連續輸出 10S 就會自動做復位處理，防止觸摸按鍵被鎖死。
★環境自適應功能，可以隨溫度/濕度變化自動調整參考值，芯片可以無限長時間連續工作不會出現靈敏度差異。
★超強抗干擾能力，有測試項目都符合各行業標準。符合國家強電測試標注，能過高壓測試，能過注入電流測試。
工采網作為國內工業品批發供應商平臺，所有產品均來自于原始生產廠商直接供貨，給用戶提供高效的技術支持和原廠的質量保證及售后服務，價格優惠歡迎新老戶客咨詢熱線獲取更多更詳細的電容式觸摸芯片產品信息。
