電容式觸摸芯片 - GTX312L是工采網代理韓國GreenChip的一款具有智能靈敏度校準功能的12通道電容式觸摸芯片，采用I2C通信協議，對各種噪音和環境的變化可靠性有保障，低功率發動機可以增加產品的使用時間，內部控制寄存器可以使用I2C讀寫接口。
GTX312L具有內部上電復位和外部復位功能。內部復位操作為用于初始上電復位，外部復位操作由NRST引腳完成。通過NRST引腳輸出的低脈沖信號是用于突然復位的，而突然復位需要進行密集的系統復位，NRST pin是浮動的，當外部復位不使用時，不需要外部復位組件。
該片供電電壓范圍：1.8V至5.5V，采用QFN32L封裝；采用I2C通信協議；內部控制寄存器可以使用I2C讀寫接口；比TSM12擁有更豐富內容的寄存器外，還具備更強的抗干擾性能，觸摸時反應更精準，不會受外部因素影響。
獨特的嵌入式GreenTouch引擎算法，模擬補償電路;嵌入式數字噪聲濾波器擁有智能超高靈敏度校準;對電磁兼容、電磁干擾、溫濕度變化、電壓干擾、溫度漂移、濕度漂移等都有較強的抗干擾能力;能夠有效避免因環境因素變化引起的按鍵誤觸等情況。
內建穩壓電路功能，低速采樣率 8Hz 的睡眠模式下：典型值 4.5uA，提供 8 個直接輸出獨立端口，支持I2C接口輸出，具有選項選擇有效鍵較大輸出時間大約為 80Sec，上電后需要 0.5Sec 穩定時間，在此期間內請勿觸摸按鍵面板，所有的功能觸摸無效，自動校準，當所有按鍵在一段時間內沒有被觸摸到時，芯片系統重新校準時間約為 4.0Sec。
GTX312L具備自動靈敏度校準、超強抗干擾能力，可抗特斯拉（小黑盒）線圈干擾，可Pin to Pin替換TSM12；支持單鍵/多點觸控。GTX312L?芯片做智能鎖產品的時候的設計建議和注意事項，根據項目形態不同會略有差異，可以根據客戶實際情況進行調整。
如果客戶原來使用的是 TSM12 芯片，當替換成 GTX312L 的時候需要做如下改動：
1)原來 TSM12 原理圖中第 15 腳上的電阻換成 5PF~10PF 左右大小的電容.
2)原來 TSM12 原理圖中第 16 腳懸空處理.
3)如果客戶想改動小就按上面 1 和 2 項處理，如果客戶想進一步節省成本的話，
4)可以把其他腳上的器件全部拿到,但是 I2C 上的 10K 上拉要保留。

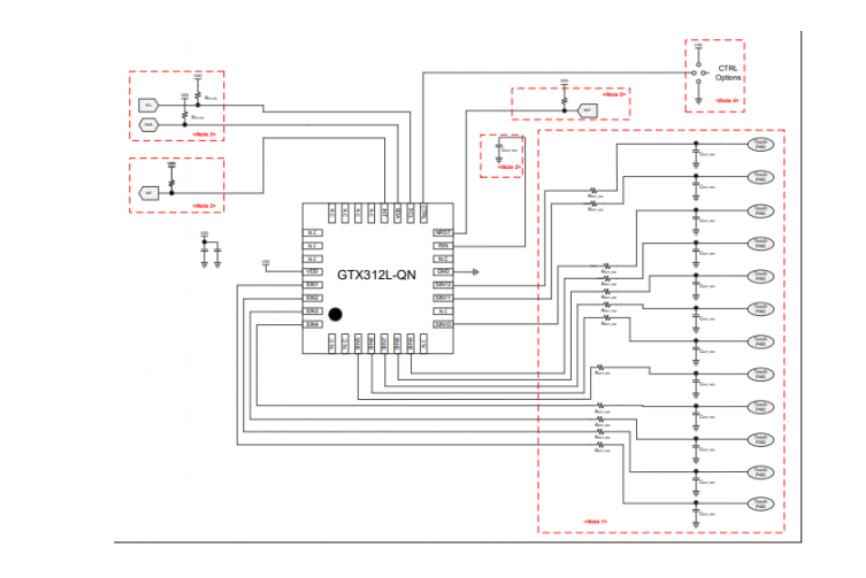

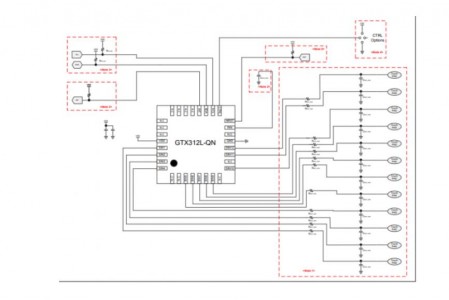

電路示例(QFN-32L-32l封裝)(5.00 x5.00x0.75, e = 0.50)
工作特點：
1、供電電壓范圍寬:1.8V ~ 5.5V
2、12通道智能鎖專用觸摸芯片
3、穩定的人體觸摸檢測,代替?zhèn)鹘y(tǒng)直接接觸按鍵及開關
4、比TSM12更強的抗干擾性能，可以抗住特斯拉線圈干擾，ESD 8KV
5、提供“寄存器寫入鎖定”功能、中斷功能
6、智能靈敏度校準，靈敏度可以在外部CS電容調節和程序來調節
7、待機電流10uA左右
8、封裝：QFN-32L
應用于：廣泛消費性產品:如智能門鎖、電磁爐、微波爐、洗衣機、電冰箱、電子稱、電子表、玩具等消費性產品。
GTX312L芯片PIN TO PIN 替換TSM12可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，安全性高，也可以直接觸摸金屬部件（如金屬臺燈、長臂燈、金屬按鈕、鍍金屬外殼等等）應用電路簡單，外圍器件少，加工方便，成本低。
