工采網代理的電容式觸摸芯片 - GTX312L是一款具有智能靈敏度校準功能的12通道電容式觸摸芯片，采用I2C通信協議，對各種噪音和環境的變化可靠性有保障，低功率發動機可以增加產品的使用時間。
GTX312L芯片可Pin to Pin替換TSM12；除了比TSM12擁有更豐富內容的寄存器外，還具備更強的抗干擾性能，可以抗住特斯拉線圈干擾，觸摸時反應更精準，不會受外部因素影響。該芯片供電電壓范圍：1.8V至5.5V，采用QFN32L封裝；內部控制寄存器可以使用I2C讀寫接口。
GTX312L具備自動靈敏度校準、超強抗干擾能力，可抗特斯拉（小黑盒）線圈干擾，可Pin to Pin替換TSM12；支持單鍵/多點觸控。GTX312L?芯片做智能鎖產品的時候的設計建議和注意事項，根據項目形態不同會略有差異，可以根據客戶實際情況進行調整。
GTX312L芯片PIN TO PIN 替換TSM12可在有介質（如玻璃、亞克力、塑料、陶瓷等）隔離保護的情況下實現觸摸功能，安全性高，也可以直接觸摸金屬部件（如金屬臺燈、長臂燈、金屬按鈕、鍍金屬外殼等等）應用電路簡單，外圍器件少，加工方便，成本低。
市面上大部分主控芯片普遍都采用的MCU，但帶MCU在編程容易出BUG導致觸摸效果不穩定，而GTX312L已經把程序控制好了,只需要接入就好，使控制更精準，內部控制寄存器可以使用I2C讀寫接口；提供可切換在同一芯片上進行兩個芯片并行操作的芯片IDI2C總線；主頻高達108MHz，可充分滿足智能門鎖對于各種功能調度的計算能力需求。
獨特的嵌入式GreenTouch引擎算法，模擬補償電路;嵌入式數字噪聲濾波器擁有智能超高靈敏度校準;對電磁兼容、電磁干擾、溫濕度變化、電壓干擾、溫度漂移、濕度漂移等都有較強的抗干擾能力;能夠有效避免因環境因素變化引起的按鍵誤觸等情況。
內建穩壓電路功能，低速采樣率 8Hz 的睡眠模式下：典型值 4.5uA，提供 8 個直接輸出獨立端口，支持I2C接口輸出，具有選項選擇有效鍵較大輸出時間大約為 80Sec，上電后需要 0.5Sec 穩定時間，在此期間內請勿觸摸按鍵面板，所有的功能觸摸無效，自動校準，當所有按鍵在一段時間內沒有被觸摸到時，芯片系統重新校準時間約為 4.0Sec。

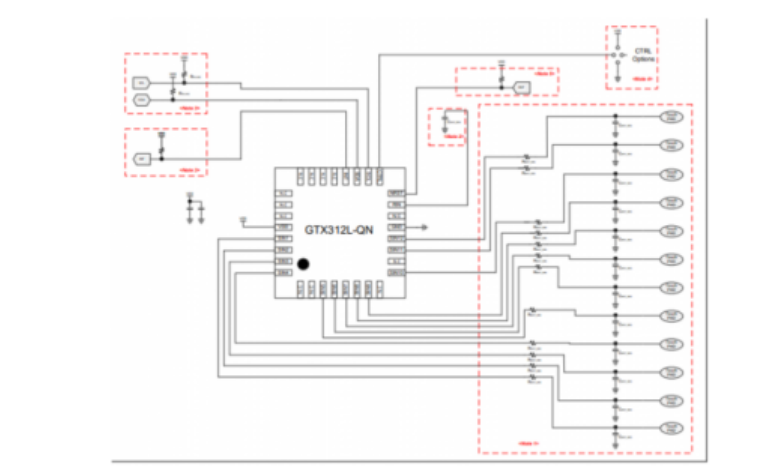

電路示例(QFN-32L-32l封裝)(5.00 x5.00x0.75, e = 0.50)
電容式觸摸IC - GTX312L的特點：
1、供電電壓范圍寬:1.8V ~ 5.5V
2、12通道智能鎖專用觸摸芯片
3、穩定的人體觸摸檢測,代替?zhèn)鹘y(tǒng)直接接觸按鍵及開關
4、比TSM12更強的抗干擾性能，可以抗住特斯拉線圈干擾，ESD 8KV
5、提供“寄存器寫入鎖定”功能、中斷功能
6、智能靈敏度校準，靈敏度可以在外部CS電容調節和程序來調節
7、待機電流10uA左右
8、封裝：QFN-32L
電容式觸摸芯片 - GTX312L的應用：
如智能門鎖
電磁爐
微波爐
洗衣機
電冰箱
電子稱
電子表
玩具等消費性產品
ISweek工采網國內知名電子元器件供應平臺，匯集了來自各地的高品質工業科技產品，所有產品均自原始生產廠商直接供貨，提供樣品和測試板，強大技術支持團隊是您方案開發堅實后盾！
