?電容處理器芯片的工作原理?主要基于?電容傳感器?的原理，通過檢測電容的變化來感知物理量的變化。電容傳感器利用兩個導體之間的電容變化來檢測各種物理量，如距離、位置、液位和壓力等?。
電容傳感器的工作原理基于電容的基本定義：兩個導體之間的電容隨著它們之間的距離、面積以及介質的電容率的變化而變化。當被測物體的性質（如位置、物質成分、溫度等）引起這些參數變化時，通過精確測量電容的變化，可以得到關于被測物體的重要信息?。
在處理器芯片中，電容傳感器常用于觸摸屏和接近傳感器等應用。例如，?電容式觸摸芯片?利用電容的變化來檢測觸摸事件。觸摸屏表面覆蓋一層導電材料，當手指接觸屏幕時，手指的電場會引起電容的變化。芯片通過檢測這些變化來判斷觸摸的坐標和力度，從而實現觸控功能?。
工采網代理的MCP61系列(Mysentech Capacitive Processor)是新一代電容傳感微處理器SOC芯片，集成了雙通道電容型模擬前端傳感電路（AFECAP），可直接與被測物附近的差分電容極板相連，通過諧振激勵并解算測量微小電容的變化。激勵頻率在0.1~20MHz范圍內可配置，其頻率測量輸出為16bit數字信號，對應的電容感知較高分辨率為1fF。
芯片內置了高集成度雙通道電容傳感電路，測量通道1 C0P/C0N 與通道2 C1P/C1N可根據應用需求直接與被測物附近的差分電容極板相連，通過測量振蕩頻率，解算被測目標的電容。AFE通過處理器內部配置PA7端口給電容模塊提供基準時鐘，也可以應用內部模擬時鐘。處理器PA6端口可用于控制電容模塊啟動工作，處理器端口PA8、PA9用于在芯片內部與電容傳感AFE之間進行I2C通訊。
為了解決各行業的電容傳感應用，SOC芯片集成了Arm? Cortex?-M0內核的微處理器，可實現各種嵌入式感知處理的算法，將原始的振蕩頻率數值，轉換成電容值及液位、含水率、位移距離等具體物理量。此外，芯片的模擬前端還集成了溫度傳感電路，可用于進行溫度補償?shù)膫鞲袌鼍啊?nèi)置的16KB Flash存儲器，2KB SRAM，可讓開發者編寫應用軟件，并存儲傳感校準及應用數據。芯片同時集成了ADC、高級定時器、通用定時器、位基本定時器等硬件資源以及USART、SPI和I2C接口。

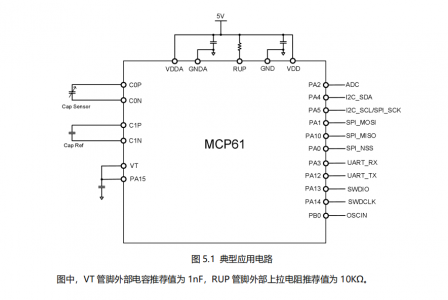

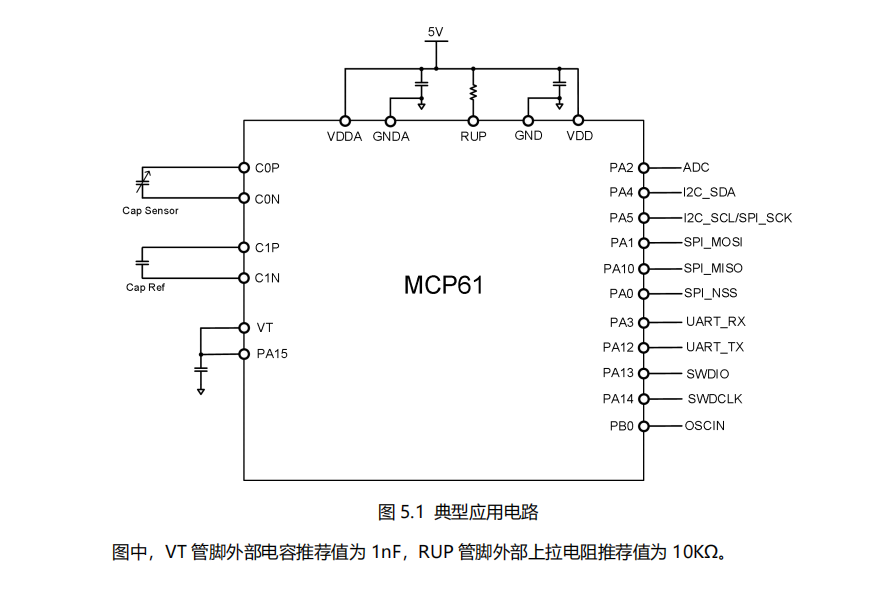

典型應用電路：
電容檢測前端
– 測量雙端互電容
– 電容測量范圍：1~1000pF
– 電容檢測頻率：0.1~20MHz
內核與系統
– 32-bit Arm?Cortex?-M0
– 工作頻率可達48MHz
l 存儲器
– 16KB Flash存儲器
– 2KB SRAM
低功耗
– 多種低功耗模式，包括：睡眠（Sleep）、停機（Stop）和深度停機（Deep Stop）
– 平均功耗：12uA@1Hz
部通道和1個可采集內置參考電壓的內部通道
CRC計算單元
調試模式–串行調試接口（SWD）接口
工作溫度范圍-40℃~+85℃
QSOP24/QFN24 封裝可選
數字電容傳感芯片 - MCP61的應用：
連續液位檢測
水浸檢測
物質介電檢測
