煤炭作為“工業糧食”，是我國能源結構的支柱。然而，礦井環境惡劣，開采過程中伴生的甲烷（瓦斯主要成分）、一氧化碳、硫化氫等危險氣體，時刻威脅著礦工生命安全和礦山生產安全。
為保證煤礦安全生產，煤礦企業一般采用人工巡檢和在線監控相結合的日常安全巡檢方式對煤礦瓦斯等危險氣體環境信息進行監測。
傳統人工巡檢存在勞動強度大、效率低、風險高等弊端；在線監控則面臨成本高、覆蓋有限、維護復雜等挑戰。在智能化礦山建設浪潮下，搭載先進氣體傳感器的礦井危險氣體巡檢機器人正成為保障安全生產的重要設備。
器人.png)
傳統人工巡檢 vs 機器人巡檢
現在信息化、自動化生產技術高度發達，采用巡檢機器人代替人工進行繁重、條件惡劣的巡檢工作已成為主流趨勢。以下是傳統人工巡檢與機器人巡檢的對比分析：
- 人工巡檢：
- 勞動強度大：人工巡檢需要礦工長時間在惡劣環境下工作，容易導致疲勞。
- 巡檢效率低：人工巡檢覆蓋范圍有限，且難以做到實時監控。
- 安全隱患高：礦工直接暴露在危險環境中，存在較大風險。
- 機器人巡檢：
- 高效準確：機器人可以快速感知、實時監測，并能超前預警，提高巡檢效率。
- 安全性高：機器人可以在無人條件下完成任務，避免人員傷亡。
- 智能互聯：支持無線連接平臺，用戶可通過GPRS、4G信號或藍牙等方式連接物聯網平臺，實時接收數據。
核心挑戰：甲烷的精準檢測
瓦斯災害是煤礦安全的首要威脅，而甲烷檢測的準確性是預警核心。礦井環境高溫、高濕、多塵、存在電磁干擾及復雜氣體成分，對檢測技術提出嚴峻挑戰。目前主流甲烷檢測技術原理及應用對比如下：
| 檢測方法 | 核心原理 | 優點 | 缺點 | 典型適用場景 |
| 催化燃燒法 | 甲烷在催化劑作用下低溫?zé)o焰燃燒，引起鉑絲電阻變化 | 低濃度線性好、成本較低 | 需足量氧氣、易硫/硅中毒、高濃度存在二值性 | 低瓦斯區域(<4%)，無硫、通風良好環境 |
| 熱導法 | 利用甲烷與空氣導熱率差異引起熱敏元件阻值變化 | 適合高濃度檢測、無中毒風險 | 低濃度靈敏度差、受CO?/H?O干擾大、選擇性差 | 瓦斯抽采管道、高濃度區域(>4%) |
| 非分散紅外(NDIR) | 甲烷吸收特定波長紅外光(3.31μm)，強度衰減反映濃度 | 測量范圍寬、選擇性較好、壽命長 | 受水汽/烷烴氣體干擾、需溫濕度補償算法 | 大部分井下環境，需注意煤自燃烷烴干擾 |
| 可調諧半導體激光吸收光譜(TDLAS) | 激光掃描甲烷特征吸收峰(1.66μm)，諧波檢測痕量氣體 | 靈敏度/精度極高、抗干擾強、響應快 | 成本較高、系統相對復雜、需精密溫控與補償算法 | 高精度監測、痕量檢測、復雜干擾環境 |
礦井危險氣體巡檢機器人搭載先進甲烷傳感器
1.催化燃燒式甲烷傳感器：
原理：?CH?在催化劑（如Pd/Al?O?）作用下于200-400℃無焰燃燒，熱量使鉑絲線圈電阻升高，通過惠斯通電橋測量變化值。濃度≤4%時輸出線性良好。
缺點：?嚴格依賴氧氣（需O?濃度 > 2倍CH?濃度），易被H?S/SO?導致“硫中毒”失活。不適用于高濃度CH?、低氧或缺氧區（如盲巷、采空區）、含硫煤層。
應用產品：?英國Alphasense 催化燃燒式甲烷傳感器 CH-A3/搭載英國Alphasense CH-A3 催化燃燒型甲烷傳感器模塊（CH4）-AG-3-CHx-CHA3?：CH-A3是利用催化燃燒的熱效應原理，由檢測元件和補償元件配對構成測量電橋，當遇到可燃性氣體時，可燃?xì)怏w在檢測元件載體表面及催化劑的作用下發生燃燒，載體溫度就升高，通過它內部的鉑絲電阻也相應升高，從而使平衡電橋失去平衡，輸出一個與可燃?xì)怏w濃度成正比的電信號。AG-3-CHx-CHA3 傳感器模塊由催化燃燒型傳感器和數據采集處理板組成，可對環境中的CH4、C3H8、H2 等可燃性氣體濃度進行檢測。模塊以 Alphasense 科技 CH-A3 催化燃燒型感器為敏感元件，在采樣電路控制下實現氣體濃度的檢測，具有良好的急定性和抗中毒性，本模塊與接收終端采用數字通信方式，將氣體濃度信號通過 UART 總線輸出，方便用戶在不同場合下以簡潔的方式快速組成系統，適用于工業領域的氣體檢測。
2.熱導式氣體傳感器：
原理：?利用CH?導熱系數(0.029 W/(m·K))高于空氣(0.024 W/(m·K))的特性。CH?進入氣室使加熱元件散熱加快、溫度下降、電阻減小，電橋輸出變化電壓。
式檢測.png)
缺點：?低濃度靈敏度不足；CO?(導熱系數0.015)會顯著低估讀數（2% CO? ≈ 1% CH?）；水汽干擾嚴重（1.9% H?O ≈ 0.63% CH?）；需嚴格除濕除CO?及溫度補償。

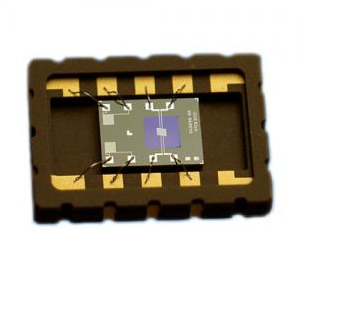

應用產品：?瑞士Neroxis 熱導式氣體傳感器 MTCS2601。MTCS2601基于物理皮拉尼原理，適用于惡劣環境下初級壓力控制，需要功耗和尺寸的限制，或者是氣體泄漏或者水分，或者侵入。
3.非分散紅外光譜法(NDIR)傳感器：
原理：?基于朗伯-比爾定律，CH?在3.31μm中紅外波段有強吸收峰。檢測光強衰減推算濃度。
缺點：?水蒸氣(H?O)及煤自燃產生的乙烷(C?H?)等烷烴在相近波段有吸收，產生干擾。需優化光源（如量子級聯激光器QCL）、探測器及采用神經網絡、最小二乘等算法補償溫濕度影響。

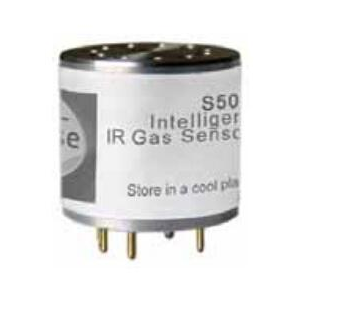

應用產品：英國Clairair?紅外甲烷傳感器S509-CH4。S509-CH4可以用于礦用氣體檢測儀中，S509是依據比爾-郎伯定律和紅外光譜理論研制成的,可以精確探測甲烷、二氧化碳、碳?xì)浠衔锏龋褂脡勖L，自動修正漂移，零點自動調整。-40℃～﹢70℃寬溫度工作范圍內高精度測，對有毒有害物質免疫,具有抗中毒功效，可以工作在高濕環境中，傳感器工作時，同時輸出數字量和模擬量 ，具有標準接口輸出，外圍使用電路簡單 。
4.可調諧半導體激光吸收光譜法(TDLAS)傳感器：
原理：?使用可調諧激光器精準掃描CH?在1.66μm近紅外的吸收線。高濃度用直接吸收，痕量檢測采用波長調制諧波技術(WMS)。
優勢：?近紅外區干擾少，選擇性極佳；抗粉塵、溫濕度影響能力強；靈敏度、精度高，響應快。
發展：?通過激光器精密溫控、空芯光子晶體光纖氣室、數字鎖相放大等軟硬件技術提升性能。

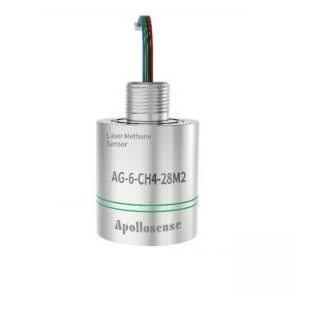

應用產品： 礦用激光甲烷傳感器模塊 AG-6-CH4-28M2（全量程0-100%、抗干擾、長光程）。AG-6-CH4-28M2基于可調諧激光氣體吸收光譜技術（TD-LAS）開發，采用 1653.7nm 激光對甲烷氣體進行特征 “指紋譜” 吸收探測，抗水汽及其它氣體干擾。該傳感模塊采用折疊光路結構設計，吸收光程長，探測靈敏度和精度高；超低功耗設計，具有 0-100%VOL 全量程檢測及溫度和壓力補償修正，環境適用性強；通用螺紋安裝接口和通訊接口設計，適用性強。該產品作為甲烷氣體監測儀的核心部件，可廣泛用于煤礦、非煤礦山及工業化工等領域的甲烷氣體泄漏探測報警。
結論與展望：智能巡檢的未來之路
礦井危險氣體巡檢機器人搭載先進氣體傳感器，從根本上變革了傳統安全監測模式：
技術選型：?低濃度(<4%)可選催化燃燒法（注意環境限制）；高濃度(>4%)可用熱導法；NDIR和TDLAS覆蓋全量程，精度高、抗干擾強，是技術主流和發展方向，尤其TDLAS在復雜環境下優勢顯著。
系統集成：?機器人平臺需結合巷道適應性、精準定位、可靠通信及智能預警算法，構建“感知-傳輸-決策”閉環。
持續創新：?面向高溫、高濕、強電磁干擾及混合氣體環境，仍需提升傳感器環境適應性、長期穩定性、降低成本，并深化全場景應用驗證。
礦井下的環境監測還應該包括氧氣濃度、一氧化碳濃度、硫化氫濃度，礦井危險氣體巡檢機器人搭載更多先進氣體傳感器將在煤礦產業中有更好的應用前景。礦井氣體監測是保障礦山安全的重要手段，而搭載先進氣體傳感器的巡檢機器人正成為行業發展的趨勢。通過智能化、高精度檢測技術的應用，礦井巡檢效率與安全性將大幅提升。如果您希望了解更多關于礦井危險氣體巡檢機器人搭載的先進氣體傳感器技術，請隨時聯系工采網，工采網技術工程師將為您提供專業的建議和支持。
