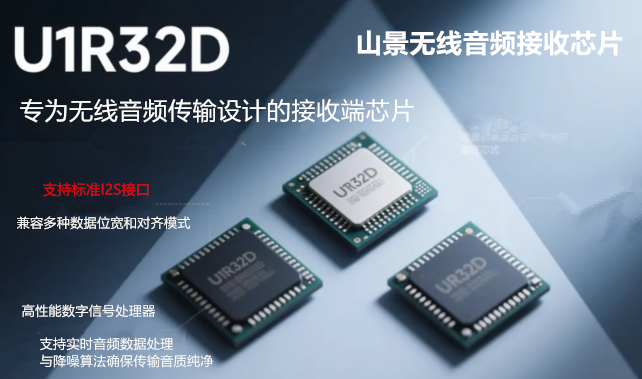

U1R32D是一款專為無線音頻傳輸設計的接收端芯片，采用數字調制技術，配合發射芯片可實現高品質無線音頻傳輸，其射頻工作范圍覆蓋UHF頻段500MHz~980MHz，該芯片通過單顆DSP內核集成射頻前端、音頻處理、控制邏輯及外設接口，顯著降低系統復雜度，其設計針對無線K歌系統、廣播系統及便攜式音頻設備等場景。

產品描述：

U1R32D無線接收芯片集成了LDO（低壓差線性穩壓器）支持3.0V至4.3V的單電源供電，采用QFN32-5x5mm封裝形式，內置高性能數字信號處理器，支持實時音頻數據處理與降噪算法，確保傳輸音質純凈，支持標準I2S接口，兼容多種數據位寬和對齊模式，支持兩片U1R32D芯片的兩路I2S并聯，提供靈活的音頻處理方案。

U1R32D支持Sleep、Deep Sleep和Powerdown三種低功耗模式，有助于延長設備的電池壽命；同時，芯片還支持通過GPIO、Powerkey等多種方式喚醒，擁有豐富的外設接口?包括UART、USB OTG 2.0 Full Speed、LCD驅動接口、紅外（IR）接收和發射接口等，為設備的擴展和連接提供了更多可能性。

產品核心技術特性：

1. 射頻性能與調制技術

●寬頻段適應：500MHz~980MHz覆蓋主流UHF無線頻段，支持跳頻抗干擾

●數字調制優化：集成自動增益控制（AGC），確保信號強弱環境下的穩定接收

●高集成射頻前端：天線至數字信號的轉換鏈路內置，減少外部元件

2、音頻處理能力

1）靈活I(lǐng)2S接口：

●支持主/從雙時鐘模式；兼容16/20/24/32bit數據位寬

●提供左對齊、右對齊、I2S標準及DSP A/B模式四種數據對齊方式

2）多設備擴展：支持雙芯片并聯，共享單I2S通道連接后端DSP或DAC

3. 電源與能效管理

●寬電壓供電：?jiǎn)坞娫?.0V~4.3V，內置LDO簡化供電設計

●安全監測：集成上電復位（POR）、低壓檢測（LVD）和看門狗（WDG）

三級低功耗架構：

4. 外設與擴展接口

●控制接口：1路UART（可復用2組端口）、1路USB OTG 2.0全速接口

●用戶交互：8段LCD驅動、紅外收發接口、3通道SARADC（支持按鍵檢測）

●定時器資源：2路基礎定時器+1路通用定時器（支持PWM/PWC輸出）

5. 存儲與調試支持

●內置Flash：存儲頻段配置、用戶數據及音效參數

●開發友好：支持在線調試與固件升級，加速產品迭代

U1R32D作為無線音頻接收芯片，以高度集成、低功耗、多接口為核心優勢，配合U1T32A發射芯片形成完整無線傳輸方案。其技術亮點在于單芯片集成DSP+MCU，簡化系統設計，UHF頻段自適應射頻性能，兼顧傳輸質量與功耗，工業級可靠性，支持復雜環境部署。

產品詳細PDF規格書、技術支持、申請樣品等可聯系工采網“在線客服”
