智能觸摸門鎖的工作原理主要基于身份驗證與電子控制技術，結合機械結構實現開鎖功能。其核心組件包括主控芯片、觸摸屏輸入模塊、電磁執行機構及傳感器系統。用戶通過觸摸屏輸入密碼或利用生物識別技術（如指紋、面部識別）進行身份驗證。主控芯片接收輸入信息并與存儲的合法密碼進行比對，驗證通過后觸發開鎖指令。驗證成功后，主控芯片驅動電磁鎖或電機使鎖舌收回，完成開鎖動作。若多次輸入錯誤密碼，系統會通過通信模塊向監控設備發送報警信號。
由工采網代理的GT301L一款由韓國GreenChip推出的單通道電容式觸摸IC；具有超強抗干擾、自動校準功能，低待機電流等特性；適合多種應用場景；為1路觸摸按鍵應用提供整體解決方案，如常規機械開關替換、液位傳感器等。
GT301L具有單個觸摸傳感輸入引腳和參考，輸入引腳檢測和確定電容觸摸，和單直接輸出引腳，具有開放的排水結構，并作為活動低或切換輸出功能。三種連接類型的控制銷可以選擇兩個敏感選項并切換輸出函數。
GT301L提供兩種封裝形式：SOT23-6L、DFN-6L,具有單個觸摸感應輸入引腳和參考輸入引腳，用于檢測和確定電容觸摸，單個直接輸出引腳具有開漏結構，具有活動或切換輸出功能；CTRL引腳的三種連接類型使其可以選擇兩種靈敏度選項和切換輸出功能。
另外GT301L采用獨有的GreenTouch3TM引擎算法，是一種環境補償電路；應用將更加穩健，不會出現EMC、EMI、硬件變化、電壓擾動、溫度漂移、濕度漂移等問題；由于其基本算法和引腳映射，使用GT301L還可以獲得簡單易用的應用電路；該芯片不僅具有非常可靠的觸摸感測確定數字觸摸決策過程，還具有智能算法，使其能夠檢測緩慢動作觸摸（在其他觸摸傳感器中，緩慢動作觸摸通常被補償）。

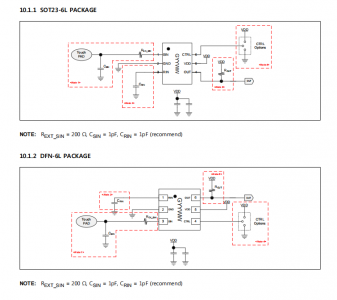

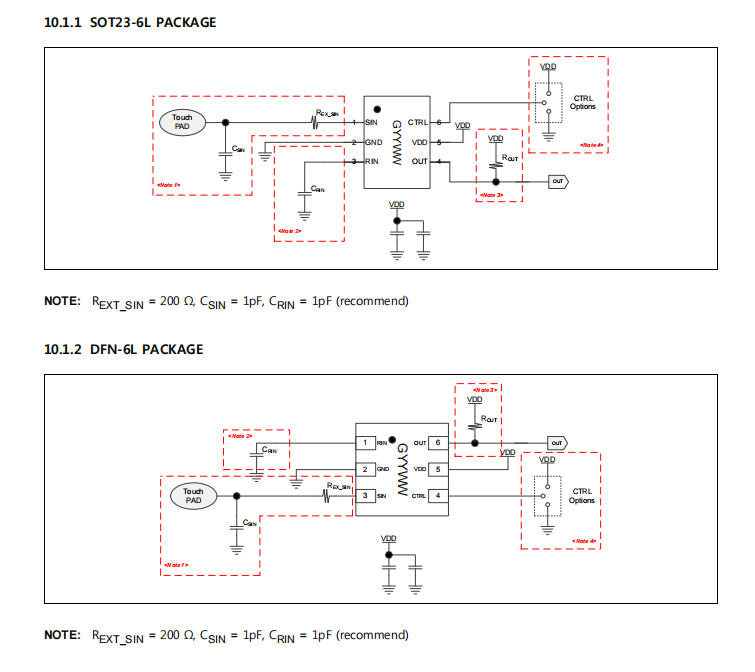

示例電路：
電容式觸摸芯片 - TG301L的特性：
1）1通道帽，傳感輸入
2）嵌入式GreenTouch3TM引擎：
模擬噪聲補償電路、嵌入式數字噪聲濾波器、智能靈敏度校準、嵌入式CS、EFT增強核心
3）直接接口模式；開啟引流，低電平激活
4）低功耗：
NP - Standby模式:65uA (@5.0V)， 53uA (@3.0V)
LP - Standby模式:27uA (@5.0V)， 16uA (@3.0V)
5）1.8V至5.5V單電源運行
電容式觸摸芯片 - TG301L的應用：
多鑰匙應用 - 智能門鎖、遙控器等
便攜式電子設備 - 手機、MP3播放器、便攜式媒體播放器、掌上電腦、導航儀、數碼相機、攝像機及其他
多媒體設備 - 電視、DVD播放機、藍光播放器、數碼相框、家庭影院系統等
家用電器 - 冰箱、空氣凈化器、空調、洗衣機、微波爐等
個人電腦、辦公自動化設備及其他 - 個人電腦、液晶顯示器、傳真機、復印機、照明控制器、玩具、游戲設備等
韓國GreenChip電容式觸摸芯片具備超強抗干擾、高靈敏性能，在智能門鎖應用中可以面對戶外的極低、炎熱溫度，還有天氣的變化，而不受影響。在智能汽車普及的現在，家里具備充電樁的，還能抵抗住特斯拉線圈產生的電磁輻射，符合國家強電測試標注，能過高壓測試，能過注入電流測試，效果十分明顯。更多觸摸芯片技術應用，請登錄工采網進行咨詢。
