多媒體音頻系統的工作原理主要涉及信號處理、傳輸和播放三個核心環節：
信號處理：音頻信號需經過?采樣、量化、編碼?等數字化處理。采樣率通常為8kHz至48kHz，量化位數為8-24位，編碼格式包括MP3、AAC等。數字信號通過?D/A轉換器?還原為模擬信號，再經由?音頻放大器?驅動揚聲器發聲。
傳輸方式：
?有線傳輸?：通過同軸電纜、光纖等物理介質直接連接設備。
?無線傳輸?：采用藍牙、Wi-Fi等無線協議，需解決信號同步與抗干擾問題。
播放控制：
?多聲道輸出?：通過AV接收器或解碼器將多聲道信號（如5.1聲道）分配至對應揚聲器，并調整延遲和音量平衡。
?實時反饋?：系統可實時捕捉音準、節奏等數據，生成糾錯建議并反饋至用戶。
ADC芯片全稱模擬數字轉換器，是一個幫助我們將模擬信號轉換成為數字信號的轉換器芯片。ADC芯片主要看兩個基本指標—速度和精度，速度代表的是ADC可以轉換多大帶寬的模擬信號，帶寬對應的就是模擬信號頻譜中的較大頻率。而精度代表的是衡量轉換出來的數字信號與原來的模擬信號之前的差距。從模擬信號轉化為數字信號的轉換過程處理要經過采樣，保持，量化，編程四個階段，根據不同的處理方式，它也可以分為多種結構和不同的應用場景。
工采電子代理的立體聲模數轉換器 - CJC5357B是一種采樣率為4 KHz~96 KHz立體聲ADC，適用于多媒體音頻系統。CJC5357B采用增強的雙位-Σ技術，具有高精度、低功耗的性能。因?yàn)樗且粋€(gè)單端輸入設備，所以不需要額外的設備。音頻接口支持兩種格式（MSB認證，I2S），并可在各種系統中使用，如卡拉okOK，環繞立體聲等。
計算的延遲時間由數字濾波器產生。該時間從模擬信號輸入到將兩個通道的24位數據設置到ADC輸入寄存器以進行ADC運算。
在從屬模式下，需要MCLK（256fs/384fs/512fs）、SCLK和LRCK時鐘。LRCK時鐘輸入必須與MCLK同步，但相位并不關鍵。

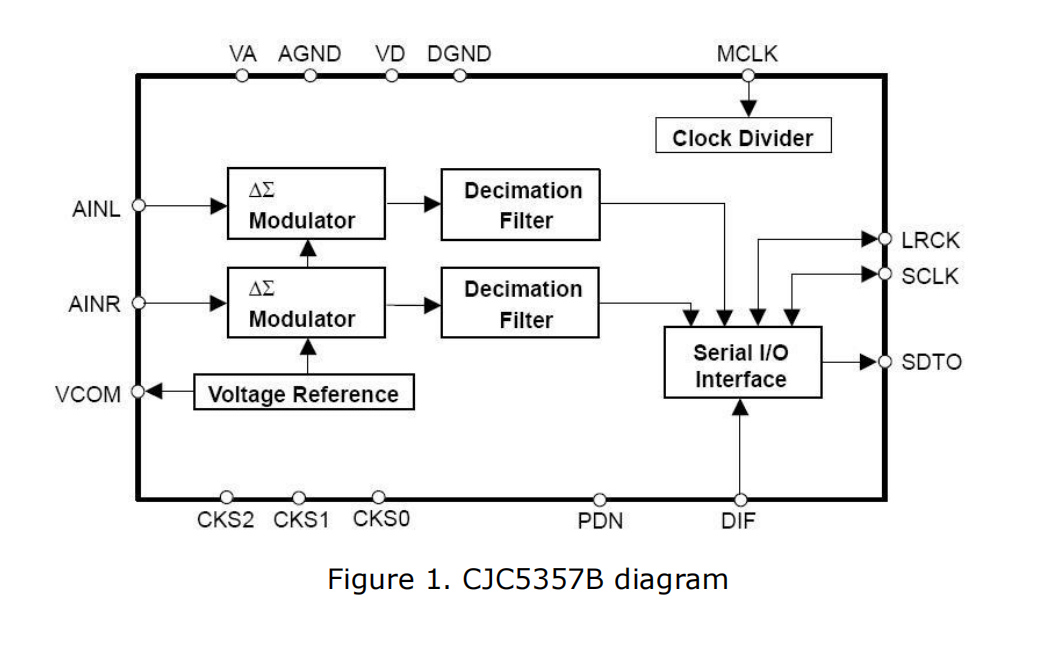

示意圖：

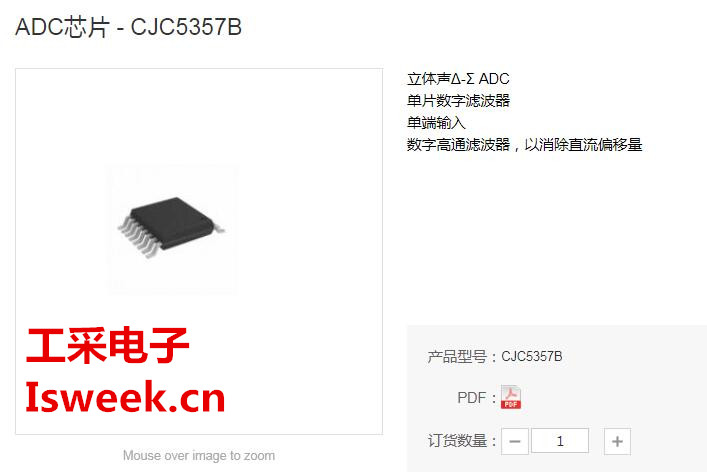

ADC芯片?- CJC5357B的特性：
立體聲Δ-Σ ADC
單片數字濾波器
單端輸入
數字高通濾波器，以消除直流偏移量
S/（N+D）：84dB@3.3Vfor 48 kHz
DR：99dB@3.3V，48 kHz/98dB@3.3V for 96kHz
S/N：99dB@3.3V，48 kHz/98dB@3.3V for 96kHz
抽樣率：4kHz ～ 96kHz
主時鐘：256fs/384fs/512fs/768fs (4kHz~48kHz)
256fs/384fs (48kHz~96kHz)
CMOS輸入級別
主從模式
音頻接口：24位MSB證明/I2S是可選的
電源：2.7至3.6V
在國產音頻ADC芯片領域，武漢光華芯生產的國產ADC芯片便是其中的佼佼者。了解更多關于武漢光華芯國產音頻ADC芯片的技術應用，請登錄工采網官網進行咨詢。
