TCON板（時序控制器）是液晶顯示設備的核心組件，負責將主板輸入的LVDS視頻信號轉換為驅動液晶屏所需的控制信號和數據信號，并精確控制時序以確保圖像正確顯示。
?TCON板的核心功能：
信號轉換?：將主板傳輸?shù)腖VDS信號（含RGB數據、時鐘和控制信號）轉換為液晶屏可識別的格式（如mini-LVDS或RSDS）。??
時序控制?：生成柵極（行驅動）和源極（列驅動）電路所需的時序信號（如STV、CKV、POL等），確保像素按正確順序激活。??
電壓管理?：通過電源管理芯片（PM IC）提供驅動液晶分子所需的電壓（如VGH、VGL、Gamma電壓等）。??
電源管理集成電路（IC）是一種芯片，負責電子設備系統中電能的轉換、配電、檢測和其他電源管理。其主要負責將源電壓和電流轉換為可由微處理器、傳感器等負載使用的電源。
?電源管理芯片（PMIC）的核心工作原理是通過電壓轉換、動態調節和保護機制，為電子設備提供穩定可靠的電能管理。?
工采網代理的國產電源管理芯片 - iML1942是一個高度集成的電源管理IC。它具有完整的I2C接口來編程各種參數。iML1942設備包括各種保護功能，如輸入欠壓鎖定（UVLO）和過溫關閉（OTP）。輸出端包括欠壓保護（UVP）和短路保護（SCP）。
PMIC - iML1942有一個WQFN 46針6.5 mm X 4.5 mm，底部暴露的熱墊，以提供較佳的散熱。該設備的額定工作范圍為-40至+85°C溫度范圍。
需要在COMP引腳上配置一個RC電路來穩定閉環系統。通過調節RCOMP參數設置高頻積分器增益以實現快速瞬態響應，同時通過調整CCOMP參數設定積分器零點以維持系統穩定性。補償值初始應按應用電路建議的參數設置，并根據實際需求進行微調。為優化瞬態響應性能，建議采用20%步長調節RCOMP，50%步長調節CCOMP，同時實時監測瞬態響應波形的變化。
iML1942通過I2C提供一個比特，用于調節主升壓調節器的AVDD軟啟動時間。詳細信息請參考“寄存器映射”部分。

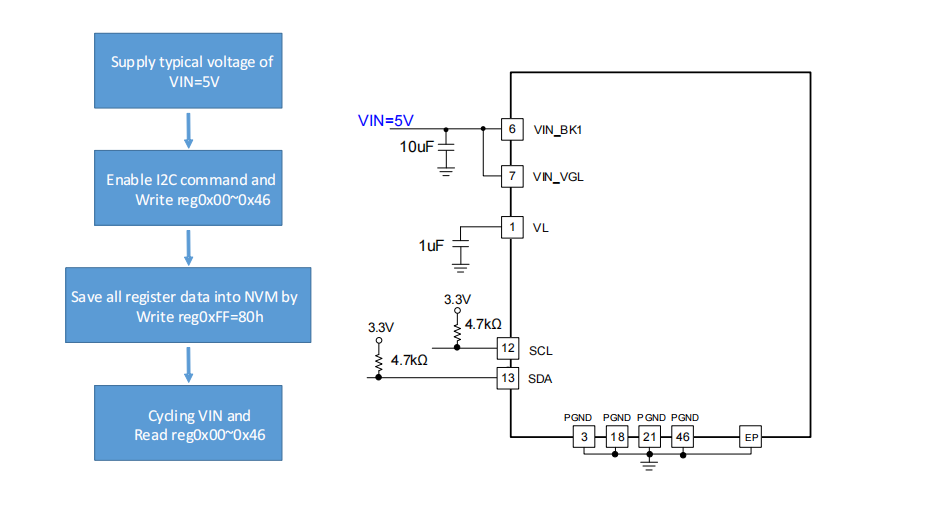

IC程序設計圖：
電源管理芯片 - iML1942的特性：
8.6V至14.7V的電視輸入電源電壓范圍
4.3V至6V的輸入電源電壓范圍為MNT
全I2C接口控制
AVDD、VBK1、VGH、VGL、1位可選擇切換頻率（500 kHz/750kHz）
可選的內部或外部MOSFET驅動器增壓調節器的AVDD：
- 13.5V至19.8V的輸出電壓范圍
VBK1的同步吸盤調節器：
- 1.8V至3.35V的輸出電壓范圍
用于HAVDD的大電流可編程放大器：
- 7位分辨率
- ±200mA輸出短路電流
可選的反向調節器轉換器或充電泵調節器的VGL：
- -3V至-18V的輸出電壓范圍
- 溫度補償輸出
VSS1的負線性調節器：
- -3V至-16V的輸出電壓范圍
- 采購和連接能力
可選的增壓調節器或更換泵調節器的VGH：
- 20V至45V的輸出電壓
- 溫度補償輸出
封裝：
-WQFN 6.5x4.5-46
-WQFN 6x6-48L
工采網作為國內工業品批發供應商平臺，所有產品均來自于原始生產廠商直接供貨，給用戶提供高效的技術支持和原廠的質量保證及售后服務，價格優惠歡迎新老戶客咨詢熱線獲取更多更詳細的電源管理芯片（PMIC）產品信息。
