1，燃燒機是什么？

燃燒器根據其不同的屬性，具備多種的分類方式。按燃料方式，分為燃油燃燒機、燃?xì)馊紵龣C(jī)以及雙燃料燃燒機，還有生物質燃燒機。其中：在具體的應用，燃油燃燒器又將分為輕油燃燒機、重油燃燒機等；燃?xì)馊紵鲃t分為天然氣燃燒器、城市煤氣燃燒器等。 按燃燒機的燃燒控制方式劃分：?jiǎn)味位鹑紵龣C(jī)、雙段火燃燒機、比例調節燃燒機。 按燃料霧化方式劃分為：機械式霧化燃燒器、介質霧化燃燒器； 按結構劃分為：整體式燃燒機以及分體式燃燒機。 其中分體式燃燒機主要應用于工業生產，其主要特征為燃燒系統、給風系統、控制系統等均分解安裝，該種機器主要適合于大型設備或高溫等特殊工作環境。 相對而言，商業用途的燃燒機因生產制造批量化，以及市場供應鏈中專業化程度要求不高，該產品的市場銷售價格相對低廉，而分體式燃燒機因?qū)I(yè)化要求相對較高，以及多數需要專業安裝隊伍，市場銷售銷售價格同比則相對高出很多。

燃燒機也叫燃燒器，按照燃料可分為燃油燃燒機和燃?xì)馊紵龣C(jī)、生物質燃燒機；按照使用對象分為窯爐燃燒機和鍋爐燃燒機；按照應用領域可分為工業用燃燒器、民用燃燒器及特種燃燒器。其中燃油燃燒器分為輕油（如柴油）和重油燃燒機（如廢機油)，燃?xì)馊紵龣C(jī)分為天然氣燃燒機、液化氣燃燒機、城市煤氣燃燒機、沼氣燃燒機等，生物質燃燒機使用的是生物質顆粒燃燒無塵無污染。我們平常所說的燃燒機指的是鍋爐燃燒機。

2，為什么燃燒機內的火焰需要實時監測？

紫外線火焰監測器，用于燃?xì)?、燃油工業燃燒器的火焰監測，該監測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強。
控制點火裝置自動點火，點火同時自動打開燃料閥。在設定時間內沒有點燃，控制器自動關閉燃料閥并報警，如點火成功則保持燃料正常供應。如果不能實時監測，則可能會發生爆炸等事故。

3，目前監測火焰的傳感器種類

燃燒器中火焰檢測一般由通過電氣信號檢測火焰存在的傳感器執行，點火裝置和控制設備可以使用此種傳感器。UV光電管采用火焰光發出的紫外光輻射原理，非常適合使用不同燃料（如液體或氣體燃料）的應用場合。

1. 煤氣燃燒器用火焰?zhèn)鞲衅?/a>：

本傳感器適合用在氣體或混合燃料（氣體和油類）燃燒器中檢測火焰。UV光電管由一只充滿氣體的玻璃燈泡構成，燈泡中包含兩只形狀適宜的電極。用AC給電極供電時，若紫外光電磁輻射（190~290nm）沖擊光電管，負偏置電極發出的和正偏置電極捕獲的電子將開始離子化，產生放電現象，生成電流。
目前光電管供應三種型號：UV1、UV2和UV3

光電管UV有兩種靈敏度可選：
標準靈敏度
/H :高靈敏度

技術參數：
公稱壽命：??????????? 10.000? 小時
距UV源的長距離：??????????? 1m
UV1-3 傳感器溫度范圍:????? -20~50℃
UV2?? 傳感器溫度范圍:????? -20~60℃

火焰?zhèn)鞲衅?/a>對日光不敏感故不需要任何屏蔽，除非傳感器的安裝位置靠近會釋放氣體的燈（如氖燈或類似）的附近，因?yàn)檫@類燈泡會影響傳感器性能。

（2）針對燃油或發藍光的煤氣燃燒器的火焰檢測設備????????????????????????????????????????
?
瓦斯油燃燒將發出非常明亮的火焰，通過采用光電管的普通傳感器即可輕易檢測；但是瓦斯油燃燒同時也會產生許多未充分燃燒（未燃燒的）的物質，它們會逐漸污染和弄臟燃燒室。通過適當調整燃燒，可以解決此問題并改善火焰質量，使其與煤氣、天然氣或丙烷燃燒（藍色火焰）相似。
由于光電管對藍色火焰光并不敏感，在多數煤氣燃燒器中對火焰的檢測是通過電離原理實現的；要達到此目的，只需簡單地將一個電極（電氣隔離金屬棒）“浸”在火焰中即可。但是在煤氣燃燒器中藥應用此原理并不簡單，因?yàn)榻诨鹧嬷械碾姌O很容易弄臟（終導致失效）同時也改變了燃燒室內的紊流，導致產生嚴重問題。基于上述原因，我們有必要通過紫外線敏感探測器檢測火焰的存在。
FDx傳感器采用一種硅質預放大有源元件，專為藍色火焰燃燒器應用設計；傳感器的UV光檢測極限為310nm。
為了滿足市場的廣泛要求，本傳感器提供兩種版本：FD1（前視）和FD2（側視）。在火焰遠離檢測點的應用中，需要用到高靈敏度的傳感器。
注意FDx探測器對可見光的紫外線部分敏感，因此，建議將其安裝在配有燃燒器的封閉的燃燒室中，或者完全屏蔽可見光的應用環境中。

特征
-供電電壓?????????? 220-240V/50-60Hz
-功耗?????????????? 1VA
-可見光波段???????? 290-350nm
-接收角???????????? 8°
-工作溫度?????????? -20~+60°C
-大濕度?? ????????95%
為確保FDx 傳感器使用正確和使用安全：
①，安放設備時確?；鹧婀饽苡|擊視場（8°）。
②，傳感器和待測火焰光之間請勿放置不合適的透明材料（如對紫外光組件表現出過濾<屏蔽>特性的玻璃）。
③，請勿將設備安裝在靠近熱源的地方，否則將造成傳感器內部溫度升高，終損壞傳感器。

1. 針對燃油或帶BRAHMA （Isweek代理）安全設備的煤氣燃燒器的火焰檢測設備

FDx/S傳感器采用一種硅質預放大有源元件，專為藍色火焰燃燒器應用設計；傳感器的UV光檢測極限為310nm。置于設備內部的恰當電子界面使該設備與所有適用于氣體應用
的BRAHMA設備相兼容。本傳感器尤其適合與 DS11、 DS11P、 DSM11、DSM11P 和SM592N/S
配套使用。對于單電極應用DSM11和DSM11P，強烈建議使用本傳感器。為了滿足市場的廣泛要求，本傳感器提供兩種版本：FD1/s（前視）和FD2/s（側視）。在火焰遠離檢測點的應用中，需要用到高靈敏度的傳感器。

請注意FDx探測器對可見光的紫外線部分敏感，因此，建議將其安裝在配有燃燒器的封閉的燃燒室中，或者完全屏蔽可見光的應用環境中。

特征：
供電電壓 ???????????220-240V @ 50/60Hz
110-120V @ 50/60Hz
功耗??????????????? 1VA
可見光波段????????? 290-350nm
接收角????????????? 8°
工作溫度??????????? -20~ +60°C
大濕度??????????? 95%

FDx線纜接線時，請避免點火裝置或高壓線；使用FD/s設備時，僅能與BRAHMA生產的氣體應用類點火設備和火焰控制設備聯合使用。

1. 控制器

RE3控制適用于驗證火焰的存在燃?xì)馊紵?，RE3火焰檢測器主要用于工業應用和半自動點火控制系統的安裝，當需要同時控制幾個燃燒器時。LED會給出相應的狀態指示。

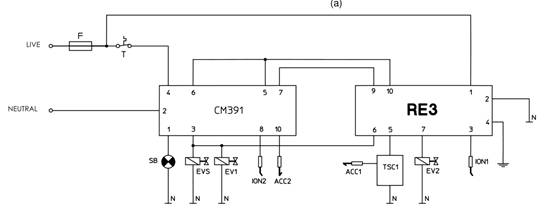

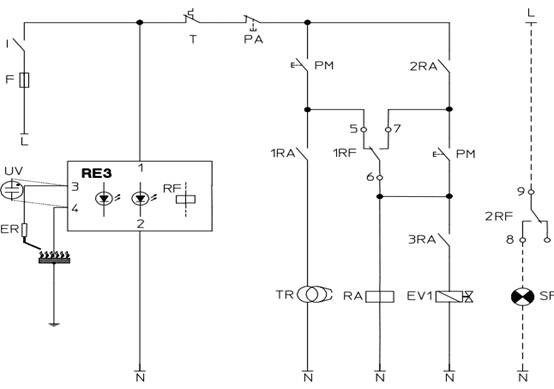

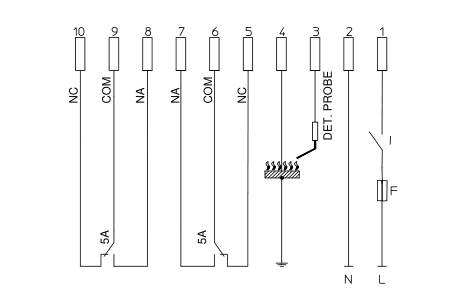

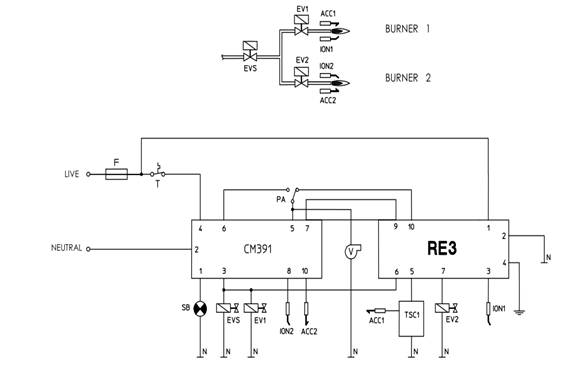

關于控制器的一些大致電氣連接圖：

?
