橋式驅動芯片（如H橋驅動芯片）通過控制開關管的通斷狀態實現電機的正轉、反轉、制動和調速功能，其核心工作原理如下：
基本結構：典型的H橋驅動芯片內部包含四個MOS管（或三極管），組成橋式結構（如上橋臂兩個開關管、下橋臂兩個開關管）。電機電樞連接在橋式結構的中間節點，通過控制開關管的通斷來改變電流方向。
調速方式：通過PWM（脈沖寬度調制）調節開關管的占空比，控制電機平均電壓實現調速。例如，占空比增加則電機轉速提升。
保護功能：多數芯片內置過流保護（電流超過10A時自動封鎖輸出）和過熱保護（結溫達145℃時觸發信號），確保電機安全運行。
工采電子代理的國產電機驅動芯片 - SS6286L是一款DC雙向馬達驅動電路，它適用玩具類別的電機驅動、自動閥門電機驅動、電磁門鎖驅動等。它有兩個邏輯輸入端子用來控制電機前進、后退及制動。該電路具有良好的抗干擾性，微小的待機電流、低的輸出內阻，同時，他還具有內置二極管能釋放感性負載的反向沖擊電流。
SS6286L電源電壓20V，輸出持續電流7.0A，工作溫度：-25~+85℃，儲存溫度：-55~+150℃，18V/7A橋式驅動芯片。SS6286L的封裝形式是DFN4X4-8L，符合ROHS規范，引腳框架100%無鉛。
使用此IC時，當IC溫度超過160℃（典型值），此是內置設計的IC過熱保護電路會強制關閉部分驅動MOS晶體管，確?？蛻舢a(chǎn)品的安全。當IC溫度降至120℃（典型值）是，IC會迅速自動恢復開始工作。

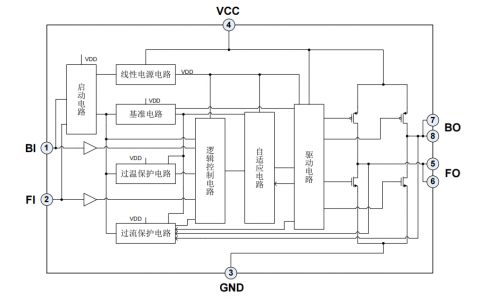

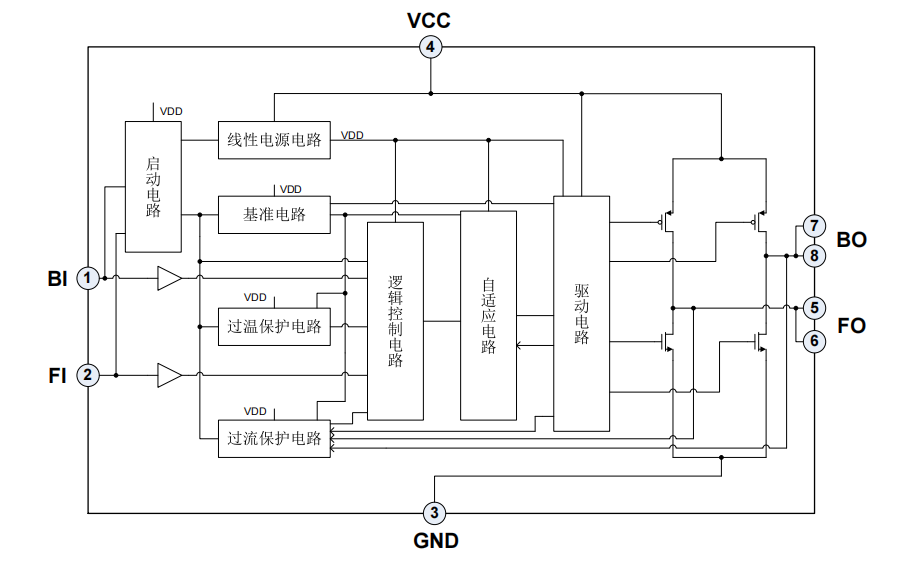

主要模塊框圖：

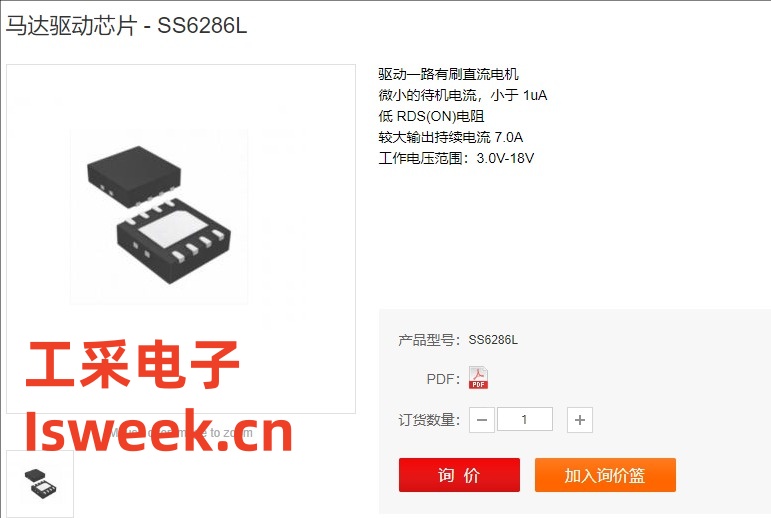

馬達驅動芯片 - SS6286L的特性：
驅動一路有刷直流電機
微小的待機電流，小于1uA
低 RDS(ON)電阻
較大輸出持續電流7.0A
工作電壓范圍：3.0V-18V
有緊急停止功能
有過熱保護功能
有過流限流及短路保護功能
封裝： DFN4X4-8L
工采網提供各類【步進電機-直流有刷電機-無刷電機】驅動芯片可完全PIN TO PIN兼容替代TI德州儀器-NXP-ST意法-ON安森美-MPS芯源-ROHM羅姆-英飛凌等眾多品牌電機驅動芯片.歡迎聯系“在線客服”獲取相關商品、詢價單，申請樣品，期待您的光臨。
