音頻數字信號處理器（DSP）的工作原理主要通過數字化處理提升音頻質量，其核心流程包括信號采集、處理和輸出三個關鍵環節：
一、信號采集與轉換：首先將模擬音頻信號轉換為數字信號，這一過程涉及數模轉換器（ADC）將麥克風或外部設備輸入的模擬聲音轉換為數字格式，便于后續處理。
二、數字信號處理：采用模塊化算法對數字信號進行優化，主要功能包括：
噪聲消除與回聲抑制?：通過濾波技術減少背景噪音和回聲干擾；
均衡與壓縮?：調整不同頻段音量，避免聲音失真；
智能增強?：集成AI加速器實現語音識別、環境降噪等功能；
格式轉換?：支持不同采樣率和編碼格式的兼容處理。
三、信號輸出與放大：處理后的數字信號通過數模轉換器（DAC）轉換為模擬信號，再經功率放大器驅動揚聲器輸出。此環節通常包含LC濾波電路，將高頻脈沖轉換為平滑電流，確保音質穩定。
由工采網代理的國產山景DU561是一款集成多種音效算法高性能32位DSP音頻處理芯片；具有高速、高精度、高穩定性等特點，能實現對音頻信號的濾波、增強、降噪、混響、變調等處理，廣泛應用于音頻系統、通信系統、藍牙耳機、汽車音響、家庭影院、舞臺設備等領域。
DU561的音頻DSP算法具備支持:回聲、混音、3D環繞（MV3D）虛擬低音、電音/變調/變聲；參量均衡器（EQ）動態范圍壓縮（DRC）噪聲抑制、相位控制、移頻（防嘯叫）嘯叫偵測及抑制。
DU561芯片為從機模式DSP，可對音樂播放進行實時音效處理，LQFP48封裝；能在溫度：-40℃到 85℃環境下工作；支持低功耗 Deepsleep 模式；支持8～192KHz采樣率，較大有效位寬32bits；支持直驅16Ω或32Ω耳機，較大輸出功率為40mW；2個全雙工I2S；1個S/PDIF輸入接口；模擬LINEIN支持單端輸入或差分輸入。

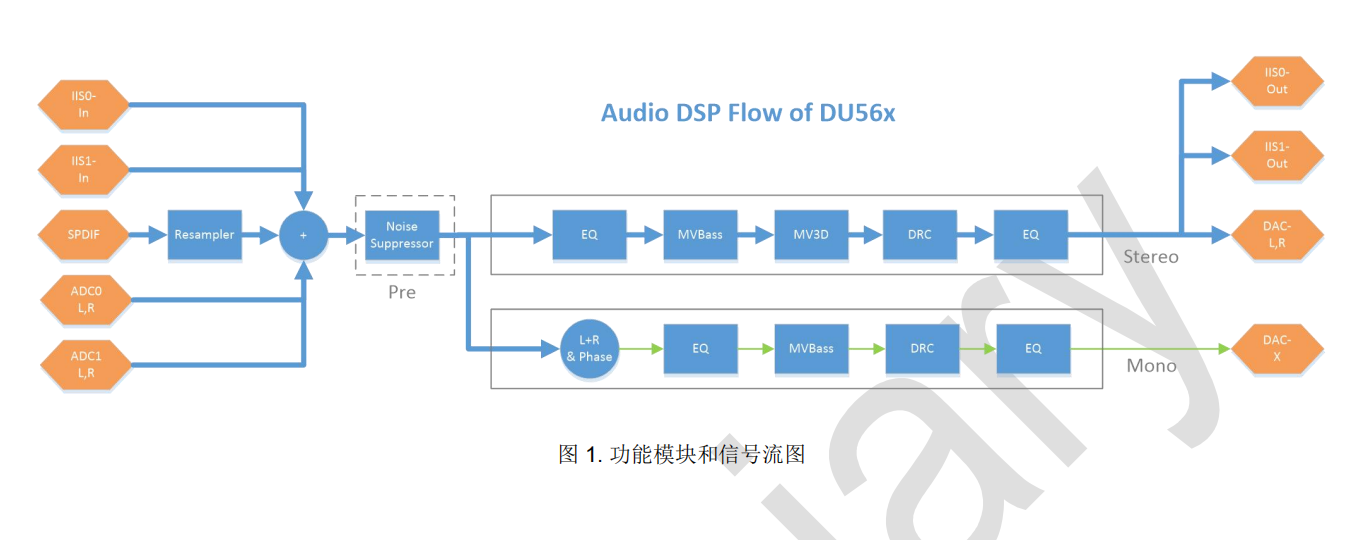

功能模塊和信號流圖：
音頻處理芯片 - DU561的特性詳情：
強大的音頻處理能力
-4路 Audio ADC，支持單端/差分輸入，SNR ≥ 94dB，采樣率覆蓋 8kHz~48kHz。
-3路 Audio DAC，SNR ≥ 105dB，支持直驅 16Ω/32Ω 耳機，較大輸出功率達 40mW。
-支持2路全雙工 I2S，采樣率較高 192kHz，位寬較高 32bit。
-集成S/PDIF 輸入接口，兼容數字音頻輸入。
專業級音頻DSP算法
DU561 內置多種可配置的音效處理模塊：
-3D 環繞（MV3D）
-虛擬低音（MVBASS）
-多段均衡器（EQ）
-動態范圍壓縮（DRC）
-噪聲抑制（Noise Suppressor）
-相位控制（Phase Control）
-DU561可通過ACPWorkbench上位機工具實時調試音效參數，并導出配置數據。
電源、時鐘和復位:
DC 3.3V~5V 電源供電@LDOIN
芯片內置 5V 轉 3.3V，3.3V 轉 1.2V 的 LDO
支持 12MHz 晶體或者外部 12M 時鐘直接輸入@ HOSC_XI
內置 POR（Power on Reset），LVD（低電壓檢測）和 Watchdog
支持低功耗Deepsleep模式
控制和選擇接口：
用于對接主控 MCU 的接口：I2C從機接口 @max.400KHz，或者UART接口@115200；通過MOD0選擇腳控制。
或者 USB 2.0 全速（OTG）接口對接 PC 調試工具；通過 MOD1 選擇腳控制
調音工具：
ACPWorkbench 上位機工具，支持實時地通路配置、音效開關和音效參數調整
支持配置數據導出
DSP芯片 - DU561的應用領域：
便攜式藍牙、Wi-Fi 音箱
便攜式耳機
汽車和家用音響
DSP音頻處理芯片-DU561，可實現高效的音頻處理，能更快更準確地處理大量的音頻數據；還具有高度可編程性，可根據應用要求來自定義硬件配置，實現更多的功能；在技術及方案上工采網全力支持和配合提供優質的服務。如果想了解更多國產DSP音頻處理芯片的技術應用資料，請登錄工采網官網進行咨詢。
