隨著微電子計算機、光纖、超聲波等高科技的迅猛發展, 在液位自動檢測領域出現了種類多樣的測量手段, 并且其功能越來越完善, 液位測量廣泛地應用于石油、化工、食品加工等諸多領域，具有非常重要的意義。在液位測量中，方法眾多，趨于自動化、智能化但都有各自的特點和應用范圍,浮球液位開關和光電液位開關都是液位開關一種常用類型，都是主要針對于液位進行檢測兩種雖然都是液位開關，但是在性能以及使用上還是存在一定的不同之處的。接下來我們具體說說他們二者的區別。
首先光電液位開關傳感器內包含一個紅外線發光二極管和一個光電接收器。發光二極管所發出的光被導入傳感器頂部的棱鏡。如果沒有液體，則發光二極管發出的光直接從棱鏡反射回接收器。當液體浸棱鏡時，則光折射到液體中，從而使接收器收不到或只能接收到少量光線。以此工作原理來通過感應這一變化。接收器可以驅動內部光電液位開關的電氣開關工作，從而啟動外部報警或控制電路。此種工作原理設計的SST公司的光電液位開關系列在應用于液面的位置監測工作過程中有著極高的準確度和重復性央監測液體界面中其重復性高達±1mm。于光電液位開關內設計有光線發射器與接收器利用此原理，可以偵測及判定液位狀態，并驅動警報電路輸出，以供后端系統設備應用。
因?yàn)楣怆娨何婚_關與其他液位開關相比具有檢測距離長、對檢測物體限制少、響應時間短、分辨率高等優點，?但是由于光電液位開關為耐水結構，且為靜電容量型，應避免在有直接液體的環境下使用。即使是在使用溫度范圍以內，如果有急劇的溫度升降，也會導致其壽命縮短，必須注意。

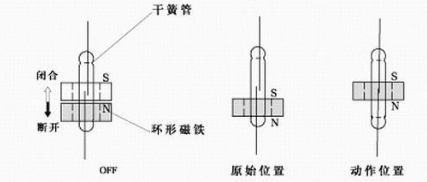

其次浮子液位開關工作原理同連桿式浮球開關一樣，也可稱之為小型浮球液位開關。通常將密封的非磁性金屬或工程塑膠管內根據需要設置一點或多點磁簧開關，再將帶有內置磁性系統的浮球固定在本體管內磁簧開關相關位置上，使浮球在一定范圍內上下浮動，利用浮球內的磁性系統透過本體管去觸發磁簧開關的閉合或斷開，以產生開關動作，達到控制液位的目的。這種簡單開關已得到證明的工作原理適合于各種工業狀況下的液位測量。常開和常閉是沒有注入液體時的狀態。專門用于各種中小型常壓和受壓儲液罐的液位檢測、現場指示信號遠傳、液位報警，可適用于各種衛生、有毒、腐蝕性介質及爆炸性氣體危險場所。有多種安裝形式，適用于各種形式的容器。選購時還需確定接續規格，各動作點位置，動作形式（常開或常閉）和總長等。
目前市場上普通采用液位開關和光電液位傳感器比較，為此光電液位傳感器相比磁簧浮子液位開關的優點如下：
1、光電液位傳感器沒有任何機械接觸面，利用光學的原理達到液位檢測的效果。磁簧浮子液位開關是利用水的浮力使浮子隨液位面上下移動，從而觸發磁簧管的方式來達到液位的感測，其浮子在水垢，安裝不到位等情況下很容易出現卡死，不動作。
2、光電液位傳感器體積小，整體性好，且可以任意方向安裝，而磁簧浮子液位開關體積大，帶可移動部件，整體性差，且只能向上或向下安裝。
3、光電液位傳感器不受磁性，熱能，振動的影響，而磁簧浮子液位開關受磁力及周邊鐵件的影響很大，而其自帶的磁鐵容易受到熱能，振動的影響而失磁。
4、光電液位傳感器可以測出液位離水箱底面1MM的液位，磁簧浮子液位開關由于浮子和磁鐵的重量，需要設計一定的吃水位來使之浮起來，故低液位高度受到影響，如果通過安裝下沉方法，則水箱底部要設計一大凹坑才能實現。
5、光電液位傳感器在水面的精確度為 ：±0.5 MM；磁簧浮子液位開關的水面精確度為 ：±2.5 MM
6、光電液位傳感的標準壽命為 ：不低于50，000 （小時）；?磁簧浮子液位開關的壽命為 ：10，000 – 20，000 （次）
在液位自動檢測領域工釆網推薦光電液位開關 LLE101101、LLE102101、LLE103101、LLE205100- LLE系列。
光電液位開關LLE 系列液位傳感器可分為兩種類型，其一:增強型; 其次：高溫類型。高溫類型中有可為L(zhǎng)LE101101、LLE102101、LLE103101、LLE205100等系列。該液位開關采用密封墊圈Vamac 橡膠，外殼材料聚砜或者不銹鋼適用于衛生設施應用，快速響應，經濟高效。同時LLE系列強化液位傳感器采用光敏晶體管觸發器，可提供表明液體是否存在的數字輸出。作業期間電源電壓5.0 Vdc 至 12.0 Vdc，電源電流標稱 5 mA，工作溫度在-40°C 至 125°C，端子類型為250 mm 引線，壓力范圍在 0 bar 至 5 bar之間， 在 25°C 時輸出電流沉值大40 mA 遲滯為2 mm，響應時間 - 液體下落大 1 s（在乙醇中），響應時間 - 液面上升50 μs，可重復性1 mm。此系列提供反極、過壓、短路和瞬變保護。因此被廣泛應用于汽車車載、家用電器、食品和飲料加工機械、壓縮機、機器主機、自動售貨機等領域。
