TF-LP01是日本figaro開發的民用級激光型PM2.5傳感器，是利用光散射原理對空氣中粉塵顆粒進行檢測的小型模組，能精準檢測到具體PM1.0、PM2.5、PM10的數值，USART（3.3V TTL電平）和PWM（需定制）輸出，具備體積小、檢測精度高、重復性好、一致性好、實時響應可連續采集、抗干擾能力強、采用超靜音風扇，傳感器出廠100%檢測和標定等優點，適用于各種需要進行PM值檢測的場合。
目前，PM2.5傳感器TF-LP01已廣泛在以下領域得到很好的應用：
1.適用于工礦企業勞動部門生產現場粉塵濃度的測定-煤礦粉塵檢測
2.衛生防疫站公共場所可吸入顆粒物的監測
3.環境環保監測部門大氣飄塵檢測，污染源調查
4.市政監煙
5.科學研究，濾料性能試驗等方面現場測試
6.現場粉塵濃度測定，排氣口粉塵濃度監測
7.藥品制造測試
8.職業健康和安全檢測
9.工廠需要清潔空氣的地方，精密儀器，測試儀器，電子部件，食品，藥品等制造工藝的管理
10.各種研究機構，氣象學，公眾衛生學，工業勞動衛生工程學，大氣污染研究等
11.建筑或爆破的地方的粉塵檢測，工地場所暴露監測
12.室內空氣質量檢測，空氣凈化，例如：空氣凈化器、空調、抽濕機、新風機或系統，甲醛檢測儀、智能家居等
13.車載行業，車內空氣檢測和凈化，移動車載城市空氣檢測站
PM2.5傳感器TF-LP01一方面可以直接通過串口調試助手在電腦上檢測數據，一方面可以通過MCU開發在產品應用，使用方法簡單介紹如下：
PM2.5傳感器TF-LP01如何在電腦端進行調試測試，查看數據呢？簡單介紹如下：
一、工具準備
TF-LP01傳感器（包含連接線）、電腦、串口調試助手、pl2303（USB轉串口驅動)、USB 轉 TTL 串口線
二、操作使用
1.先在電腦端安裝串口調試助手和pl2303驅動；
- USB 轉 TTL 串口線，接上 PM2.5 傳感器，插上電腦，傳感器引腳定義以及連線方式如下：
傳感器1腳為VCC-接轉串口中的電源正極
傳感器2腳為GND-接轉串口中的電源負極
傳感器4腳為RXD-接轉串口中的TXD
傳感器5腳為TXD-接轉串口中的RXD
2.通電后，在電腦打開串口調試助手軟件，進行串口配置和通訊參數設置
（1）串口號配置

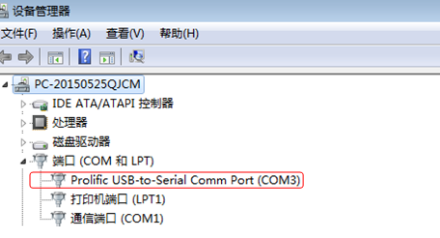

打開電腦設備管理器，了解串口號信息

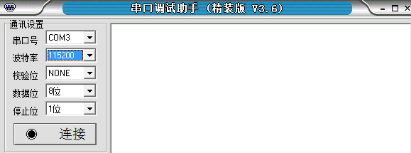

（2）通訊參數配置，主要設置波特率、校驗位、數據位、停止位，（參考例子）

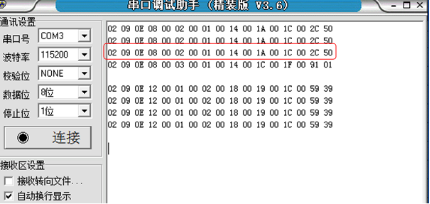

3.點擊連接，打開串口，串口調試助手會自動收到傳感器上傳的收據，單次上傳17個字節的16進制數據代碼。
4.數據讀取方式（讀取數據格式如下）
其中測試的PM值主要以濾波后校準值為準，PM1.0值為10~11位，PM2.5為12~13位，PM10值為14~15位，注意的是傳感器先上傳的是數據低位，所以低位在前，高位在后。從上圖3中抽一組數據作為例子來簡單介紹：02 09 0E 08 00 02 00 01 00?14 00 1A 00 1C 00?2C 50
測試的PM1.0值為0014，轉換為10進制數為：20 ug/m3
測試的PM2.5值為001A，轉換為10進制數為：26 ug/m3
測試的PM10值為001C, 轉換為10進制數為：28 ug/m3
PM2.5傳感器TF-LP01如何結合MCU進行產品電路設計以及注意事項？簡單介紹如下：
如果MCU是3.3V供電的，那傳感器引腳1接+5VDC，引腳2接地GND，引腳4 RXD接MCU的TXD，引腳5接MCU的RXD，3，7，8腳懸空不接，6腳可以不接，接的話接到MCU的reset，需要接上拉電阻，注意，如果MCU是5V供電，則需要在通訊線（RXD,TXD）上加入電平轉換芯片或電路才能和MCU通訊。
