可燃?xì)怏w(氫氣)傳感器預校準模塊?FSM-10H-01是一種搭載了費加羅半導體式傳感器TGS2610-D00的模塊，具有耐久性好、穩定性高的特點。此模塊可提供與被檢測濃度成比例的PWM輸出（模塊中帶有一存儲器，出廠前預標定數據存儲其中），同時，模塊還能夠檢測到傳感器斷線及短路故障。模塊操作溫度范圍廣。
此外如檢測甲烷（CH4）、丙烷（C3H8）、氫氣（H2）等，對有機氣體的交叉靈敏度很低，對硅化合物的耐受性更佳，更適應惡劣環境。常用于可燃?xì)怏w檢漏、民用的LPG檢測和報警、便攜式氣體檢測儀、工業探測器、氫氣泄漏檢測、電池系統、變壓器維護、新能源汽車-氫燃料電池驅動等場合。
FSM-10H-01如何使用？
?FSM-10H-01如何在電腦端進行調試測試，查看數據呢？簡單介紹如下：
一、工具準備
FSM-10H-01模塊（包含連接線）、電腦、串口調試助手、pl2303（USB轉串口驅動)、USB 轉 TTL 串口線、打火機一個
二、操作使用
1.先在電腦端安裝串口調試助手和pl2303驅動；

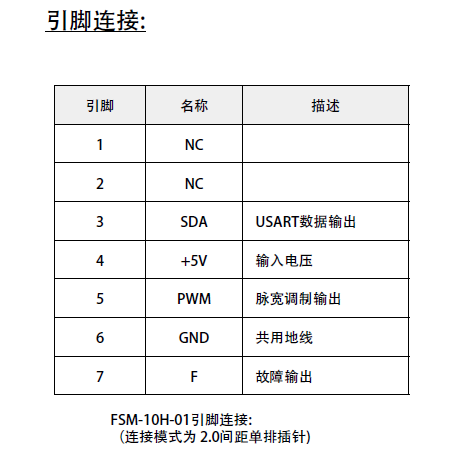

- USB 轉 TTL 串口線，接上可燃?xì)怏w檢測模塊，插上電腦，傳感器引腳定義以及連線方式如下：
傳感器3腳為SDA-接轉串口中的RXD
傳感器4腳為+5V-接轉串口中的電源正極
傳感器6腳為GND-接轉串口中的電源負極

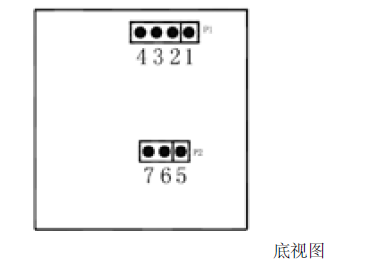

模塊實物引腳圖：
2.通電后，在電腦打開串口調試助手軟件，進行串口配置和通訊參數設置
（1）串口號配置
打開電腦設備管理器，了解串口號信息
（2）通訊參數配置，主要設置波特率、校驗位、數據位、停止位，（參考例子）
3.點擊連接，打開串口，串口調試助手會自動收到可燃?xì)怏w檢測模塊上傳的收據，單次上傳18個字節的16進制數據代碼。
1）沒有可檢測氣體的情況下，數據輸出默認為0
2）用打火機氣體充當測試氣體，在此情況下，有氣體濃度數據輸出
4.數據讀取方式（讀取數據格式如下）
其中FSM-10H-01，輸出數據有效字節是6字節，其中數據傳輸?shù)臄?shù)據直接為濃度值，單位是PPM，范圍：0-4000ppm，氣體濃度數據有兩個字節傳送，分別是第5、6字節，高位在前，低位在后。從上面測試數據中中抽一組數據作為例子來簡單介紹：
測試的氣體濃度值為0050，轉換為10進制數為：80 ppm
FSM-10H-01有USART和PWM兩種輸出方式，那就可以有兩種接線方法，如何結合MCU進行產品電路設計以及注意事項？簡單介紹如下：
假如選擇USART輸出，由于FSM-10H-01是5V TTL電平輸出，如果MCU是5V供電的，那傳感器引腳4接+5VDC，引腳6接地GND，引腳3 SDA接MCU的RXD，1,2,5腳懸空不接，7腳可以不接，注意，如果MCU是3.3V供電，則需要在通訊線（SDA）上加入電平轉換芯片或電路才能和MCU通訊。
假如選擇PWM的輸出，那傳感器引腳4接+5VDC，引腳6接地GND，引腳3 SDA接MCU的IO口，1,2,5腳懸空不接，7腳可以不接.
