水是生命之源，飲用水更是保障人類健康的第一要素。“健康飲用水”早已成為關注的熱點話題，特別是隨著生活水平的不斷提高，人們對飲水機的要求越來越高，伴隨而來的飲水機的性能也成為研究的熱點。
國內飲水機市場研究前景報告指出，國內飲水機在市場發展的同時，一些問題逐漸暴露出來，特別是溫度控制和水位控制系統，容易出現反復燒的“千滾水”和干燒現象，嚴重影響人的健康，因此合理設計飲水機的溫度和水位控制系統成為解決問題的關鍵所在。下面工采網小編就和大家一起了解一下光電液位傳感器在飲水機中的應用解決方案吧。
目前市面上的飲水機水箱水位監測方案分類很多，對于透明的儲水箱，用戶使用時可通過肉眼看出水量是否過少，是否需要準備換水；而對于非透明的儲水箱，比如茶吧機，用戶就不能實時看到儲水箱中水位的變化，不知道何時需要換水。目前市面上采用的方案有稱重，容式測量等實時提示水箱水量，但受限于水箱結構的變化，因此無法滿足部分應用場合。
其實除了上述提到的稱重，容式測量等水位檢測方式以外檢測液位的方法還是有許多簡單、方便的方法，那就是直接在水箱中使用兩根電極棒。主要是空氣和水的電導率不同測量水位的。水的電導率大，電阻較小，當接點被水淹沒時，電極芯與容器外殼之間短路，則電路導通。而處于空氣中的電極的電導率小，所以電路不通。此方式安裝方便，但使用時間久后會產生電解物，而電解物會影響水質、對人體有害。
但隨著社會發展和科技進步，很多落后測量方式的液位測量傳感器都被淘汰了。采用了新的測量技術、測量速度和精度達到一定要求的傳感器才能在物聯網時代生存下來。在非接觸式測量方面，就用超聲波液位傳感器、電容式液位傳感器；在接觸式測量方面就用光電液位傳感器。

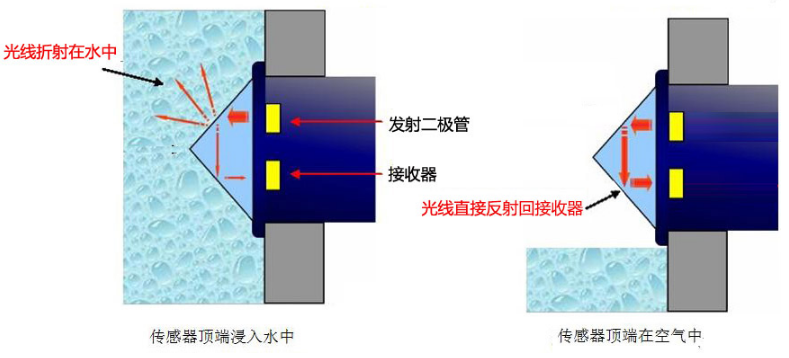

光電式液位傳感器是利用光學反射原理檢測液位，無水時候接受到發射管發射出的所有光線，判斷為無水狀態；有水時光線折射在水中，只能接收到少量管線，判斷為有水狀態。

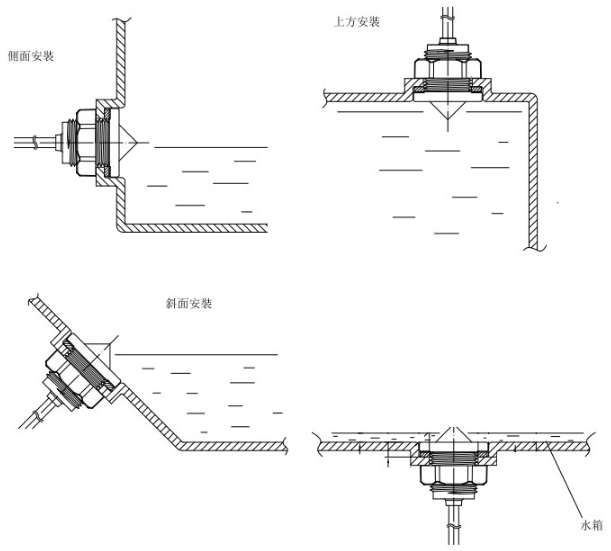

把光電式液位傳感器安裝于機器水箱的底部，當水位降落至低位時，光電式液位傳感器會給出信號提示缺水狀態，設備停止工作，會自動進入加水的狀態；

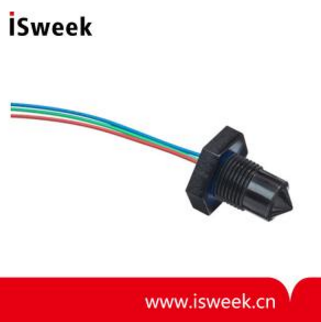

安裝在側面的時候，當加水到一定的位置，光電式液位傳感器也會給出信號，從而設備停止加水工作，防止水滿溢出。工采網提供的英國SST 低成本光電液位傳感器/光電液位開關 - LLC200A3SH提供單點液位檢測，為大批量OEM客戶特別設計傳感器含有一個紅外發射源和一個探測器，安裝位置精確，以確保兩者在空氣中達到很好的光耦合。當傳感器的錐形端浸入液體時，紅外光會透射出錐形面，到達探測器的光強就會變?nèi)酢?/p>
低成本光電液位傳感器/光電液位開關LLC200A3SH特點：
（1）響應速度快，
（2）10mA驅動電流，光電晶體管開關輸出。
（3）工作溫度：-20～85度，M12螺紋。
（4）引線為250mm 24AWG，8mm 鍍錫等特性。
低成本光電液位傳感器/光電液位開關LLC200A3SH典型應用：
溫泉池，漏液檢測，自動販賣飲料機，食品與飲料機，醫療，壓縮機，打印機，水泵，家用電器，油位監控，HVAC，機床，高低液位開關，水位控制，汽車電子。

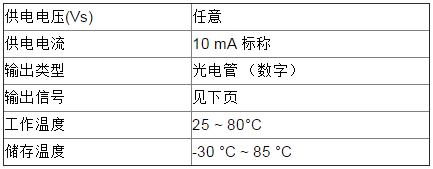

低成本光電液位傳感器/光電液位開關LLC200A3SH電性參數：
