工采網代理的國產單端液位模組 - LSP（Liquid-level -Single-ended-Pro）是一款利用單端對地式電容測量原理，通過電容傳感芯片測量介電常數的變化，模組數字信號輸出電容值，轉換成液位高度等，可測量連續液位或分段液位、含水率、接近等介質傳感，廣泛應用于水位、油液液位、料位，含水率等檢測及接近傳感。模組含微處理器件，內嵌電容與物理量轉換計算、報警檢測算法、溫度補償、信息存儲、校準支持等，可以定制I2C、1-wire等數字協議。
LSP穿透性強，可穿透1-10mm非金屬容器，有效克服容器壁較厚、或測量有空氣間隔、液體介質粘稠度高等問題，準確測量到電容變化；尺寸小，以較小單元原理設計電路，郵票板方式，方便客戶集成到產品電路中；可通過調整外圍電路實現測量不同的電容范圍；模組包含高精度外部晶振，數據采集精度更高、更穩定，同時配合算法軟件實現減少干擾、增加精度等效果。LSP提供雙通道，可同時檢測兩路對地電極。
LSP模組集成敏源電容傳感芯片MC12G、需要在片外構建LC諧振腔回路以及使用外部晶振的MCU。C SENSOR為被測電容，L為諧振電感，MCU從MC12G采集數據并解算電容，對外提供I2C通訊接口。
單端液位模組 - LSP的特性：
測量方式：非接觸可穿透1~10mm非金屬容器，或接觸式
液位精度：根據被測物、電極結構等應用不同，較高精度1%
電容測量范圍：0~150pF
電容測量精度：1%
電容測量分辨率：0.5ff
電容測量時間：1-100ms（可根據采集需求定制）
平均功耗：5.6mA@5V
溫度特性：
溫度分辨率：15bit ADC
典型測溫精度：±3℃
工作溫度范圍：-40℃~+85℃
通信接口：I2C（可定制 1-wire）
工作電壓：2.5V~5.5V

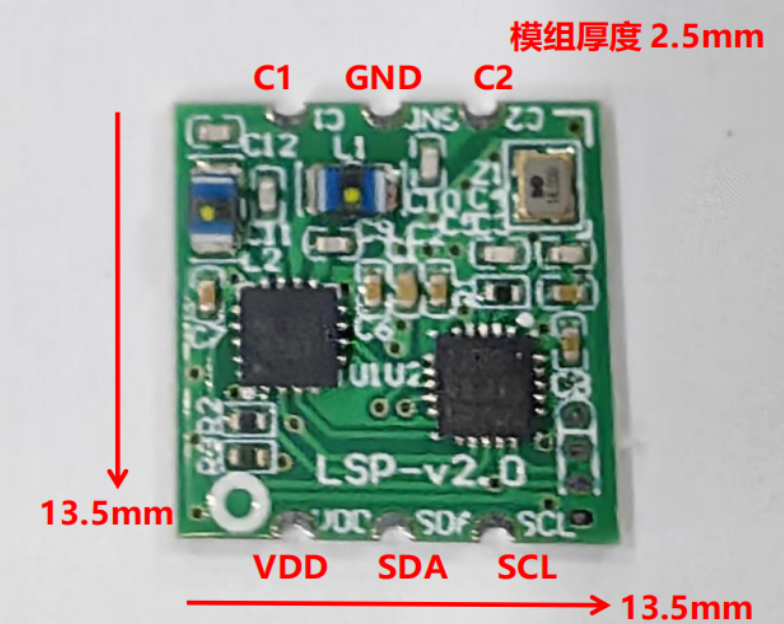

外形尺寸：13.5mm*13.5mm*2.5mm

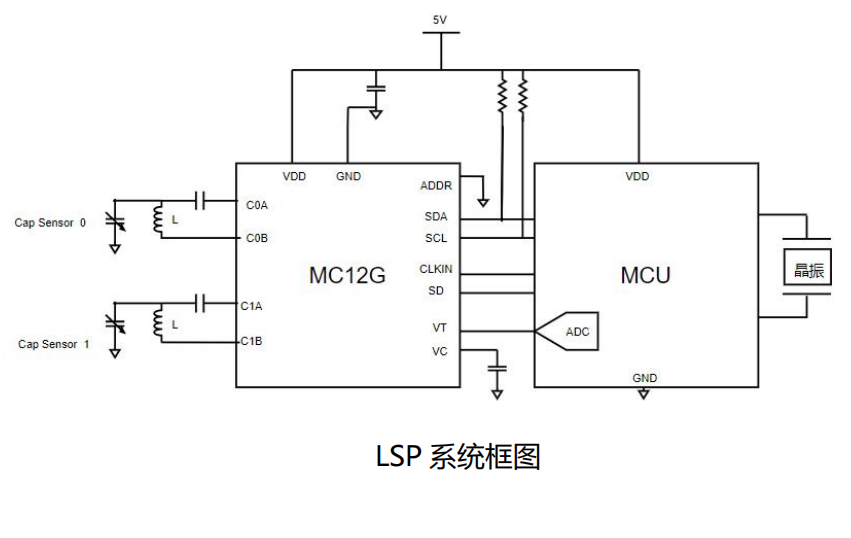

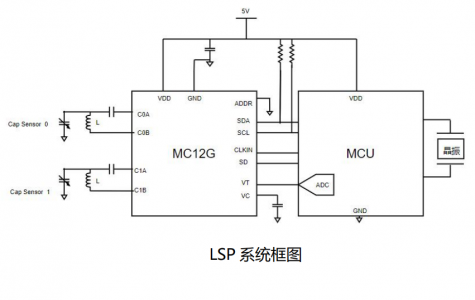

系統框圖：
在單端液位模組領域，工采網代理的國產單端液位模組便是國產品牌中的佼佼者。了解更多關于國產單端液位模組的技術應用，請登錄工采網官網進行咨詢。
