隨著社會和經濟的發展，電力用戶對供電可靠性的要求越來越高。因此，對變電站設備進行在線監測，確保供電系統安全可靠運行愈發重要。
第一，通過對電力設備的運行狀態和參數進行連續或周期性地自動監視監測，能盡早地發現電力設備潛在的不正常因素，以便及時采取措施處理，或轉移負荷。防止?jié)撛诘牟徽Ｒ蛩匕l(fā)展成為事故，造成設備損壞或者供電的損失。
第二，通過在線監測裝置提供的運行電力設備的運行狀況和參數分析可得出電力設備的“健康狀況”，確定電力設備是否需要檢修。
第三，在線監測系統可以實現信息遠傳，對于無人值班變電站可實現設備的遠方監視。第四，通過在線監測可積累設備的運行資料，以利于電力設備的科學管理。
那么變電站常用的在線監測有哪些呢？主要包括帶油設備配置的油中溶解氣體在線監測、六氟化硫氣體絕緣開關設備氣體壓力和濕度在線監測、電氣設備局部放電的在線監測、避雷器的在線監測、斷路器機構狀態及三相分合閘同期性的監測。其中第一種是指變壓器等油浸設備油中的溶解氣體（含微水），若要對變壓器進行在線監測，氣體采集檢測過程至關重要。對絕緣油中的氣體采集：先對其進行油氣分離，之后將分離的氣體保存在氣室中。
由于該氣體是多種氣體的混合，且各組成部分在色譜柱中的流速不同，故可利用色譜柱進行分離。傳感器按順序?qū)Ψ蛛x后的氣體濃度進行采集，隨后全部轉化為電信號傳送至數據處理模塊進行分析。根據油色譜法原理，需要對氣體中的氫氣、一氧化碳、甲烷、乙烯、乙炔、乙烷、二氧化碳及微水進行測量。
根據所測氣體的色譜分析結果，判斷變壓器的運行狀況。根據GB/T 7252-2001《變壓器油中溶解氣體分析和判斷導則》及制造商積累的經驗，按照“唯一性標識、故障部位、故障模式（內部放電類型）、風險程度（用百分?jǐn)?shù)表示）的報文格式提出監測報告。被監測的油浸設備應有符合色譜法取樣要求的專門管路，并能在設備不停電條件下進行維護，且不得降低帶油設備本身的密封性能。

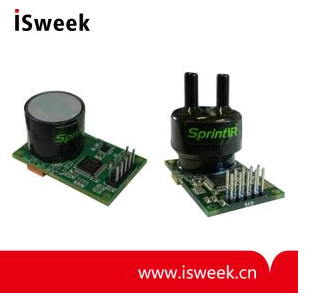

如何對氣體進行濃度監測呢？一般可以通過CO2傳感器來實現。工采網推薦英國GSS高速響應二氧化碳傳感器SprintIR-WF，來對二氧化碳濃度進行監測，該型號二氧化碳傳感器具備20Hz高速響應性能，每秒輸出20個數據，量程寬度0~100%，低功耗35mW。
二氧化碳傳感器SprintIR-WF產品特點：
工作原理：NDIR
供電電壓：3.25~5.5V（推薦3.3V）
工作環境：標準0~50℃， 0~95%RH，非冷凝
精度：±（70ppm+5%讀數值）
尺寸：43*25*36.6mm（氣管高12mm，外徑4.3mm）
特點：低功耗35mW，高速響應20Hz
輸出方式：TTL232輸出
