可燃?xì)怏w作為清潔能源在工業和居民生活中有了廣泛的應用，可燃?xì)怏w一旦發生泄露，可能發生中毒、爆炸等嚴重后果。近年來連續發生的多起燃?xì)獗ò踩鹿试僖淮谓o我們身邊的燃?xì)獍踩珕?wèn)題敲響了警鐘。一次次慘痛的燃?xì)獍踩鹿矢嬖V我們，采取有效的手段，提高燃?xì)獍踩[患的防范能力，加強對燃?xì)庑孤┮约叭紵a(chǎn)物的監控非常重要。
什么是可燃?xì)怏w？
圖源百科
可燃?xì)怏w是指能夠引燃且在常溫常壓下呈氣體狀態的物質，能夠與空氣（或氧氣）在一定濃度范圍內均勻混合形成預混氣，遇到火源會發生爆炸，燃燒過程中釋放出大量能量的氣體。
可燃?xì)怏w種類有很多，如甲烷（CH4）、乙烷（C2H6）、丙烷（C3H8）、丁烷（C4H10）、氫氣（H2）、一氧化碳（CO）、天然氣、液化石油氣、城市煤氣、高爐煤氣等。
可燃?xì)怏w一旦泄漏，該如何發現它，避免事故發生呢？

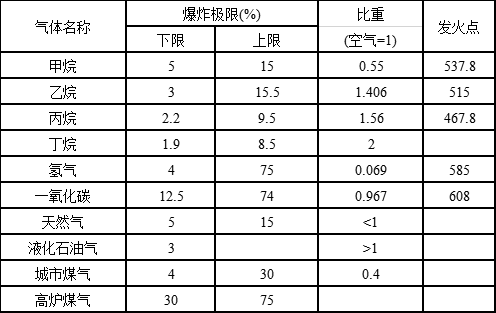

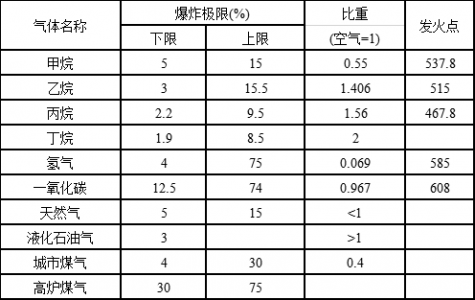

圖/各類氣體爆炸極限
可燃?xì)怏w傳感器的種類？
燃?xì)鈭?bào)警器，是一種燃?xì)獍踩婪懂a(chǎn)品，當燃?xì)庠诳諝庵械臐舛瘸^(guò)設定值，可燃?xì)怏w傳感器便會被觸發產生報警?？扇?xì)怏w傳感器主要有氧化物半導體型、催化燃燒型、電化學式型以及紅外型。
一、??氧化物半導體型可燃?xì)怏w傳感器
金屬氧化物半導體在空氣中被加熱到一定溫度時，氧原子被吸附在帶負電荷的半導體表面，半導體表面的電子會被轉移到吸附氧上，氧原子就變成了氧負離子，同時在半導體表面形成一個正的空間電荷層，導致表面勢壘升高，從而阻礙電子流動（見圖1）。
半導體可燃?xì)怏w傳感器原理
在敏感材料內部，自由電子必須穿過金屬氧化物半導體微晶粒的結合部位（晶界）才能形成電流。由氧吸附產生的勢壘同樣存在于晶界而阻礙電子的自由流動，傳感器的電阻即緣于這種勢壘。在工作條件下當傳感器遇到還原性氣體時，氧負離子因與還原性氣體發生氧化還原反應而導致其表面濃度降低，勢壘隨之降低(見圖2），導致傳感器的阻值減小。
二、??催化燃燒型可燃?xì)怏w傳感器
催化燃燒式氣體傳感器由對可燃?xì)怏w進行反應的檢測元件（D）和不與可燃?xì)怏w進行反應的補償元件（C）2個部分構成。如果存在可燃?xì)怏w的話，只有檢測元件表面可以燃燒，因此檢測元件溫度上升使檢測元件的電阻增加。
相反，因?yàn)檠a(bǔ)償元件不燃燒，其電阻不發生變化。這些元件組成惠斯通電橋回路，不存在可燃?xì)怏w的氛圍中，可以調整可變電阻（VR）讓電橋回路處于平衡狀態。然后，當氣體傳感器暴露于可燃?xì)怏w中時，只有檢測元件的電阻上升，因此電橋回路的平衡被打破，這個變化表現為不均衡電壓（Vout）而可以被檢測出來。

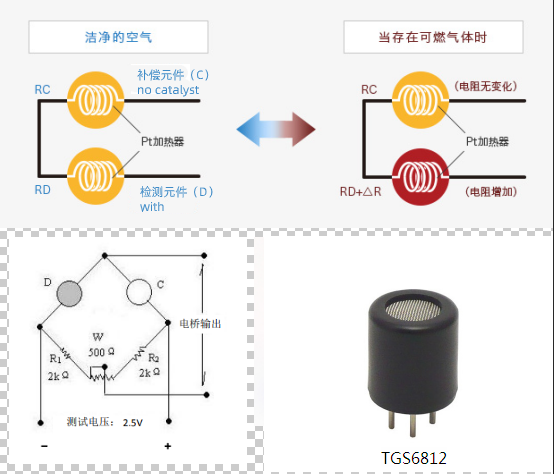

圖/催化燃燒型可燃?xì)怏w傳感器
三、電化學型一氧化碳傳感器
傳感器由貴金屬催化劑的檢測極、對極與離子傳導體構成。當CO等可燃檢測對象氣體存在時，在檢測極催化劑上與空氣中的水蒸氣發生式所示的反應。
CO + H2O CO2＋ 2H+ + 2e- …
檢測極與對極接通電流（短路）后，檢測極產生的質子(H+)與同時產生的電子（e-）分別通過離子傳導體與外部電線（引線）各自到達對極，在對極上與空氣中的氧之間發生式所示的反應。
（1/2）O2 + 2H+ + 2e- H2O …
也就是說此傳感器構成了由、反應式形成的反應式的全電池反應，可以認為是將氣體作為活性物質的電池。
CO + （1/2）O2 CO2 …
當做氣體傳感器使用時，接通檢測極與對極的電流，來測定其短路電流。

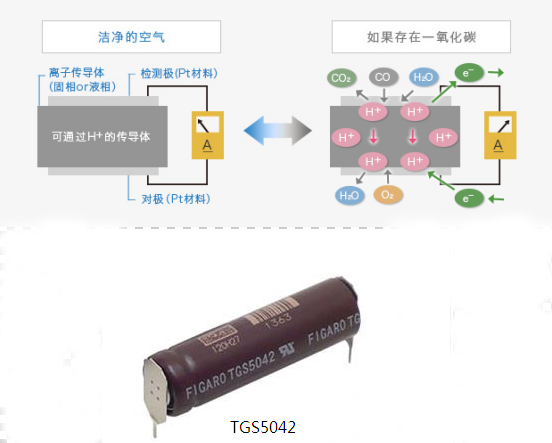

圖 / 電化學型一氧化碳傳感器
四、?紅外型可燃?xì)怏w傳感器
紅外型可燃?xì)怏w傳感器， 運用非色散紅外（NDIR）原理對空氣中存在的碳?xì)漕惪扇細怏w進行檢測。
NDIR(non-dispersive infrared)式氣體傳感器是通過由入射紅外線引發對象氣體的分子振動，利用其可吸收特定波長紅外線的現象來進行氣體檢測的。紅外線的透射率（透射光強度與源自輻射源的放射光強度之比）取決于對象氣體的濃度。用中波段紅外線照射氣體后，由于氣體分子的振動數與紅外線的能級處于同一個光譜范疇，紅外線與分子的固有振動數發生共振后，在分子振動時被氣體分子所吸收，氣體濃度與紅外線透射率的關系符合朗伯-比爾定律。
圖/?紅外甲烷傳感器IRM-AT
可燃?xì)怏w傳感器如何選型？
1.對可燃?xì)怏w泄漏檢測，特別是針對家用場所，在可燃?xì)怏w較低的泄漏濃度時要求能快速的檢測出來，能實現單點報警即可。另外，燃?xì)鈭?bào)警器工作于一般的家庭，必須能滿足長期免維護的要求，半導體傳感器檢測過程僅存在氣體的吸附和脫附過程，廚房?jī)?nèi)嚴重的油煙極少存留于敏感材料表面，不會影響其實際使用壽命，因此，檢測下限較低、使用壽命較長半導體氣體傳感器是家用報警器的佳選擇。
半導體氣體傳感器選型推薦
可燃?xì)怏w傳感器/天然氣傳感器TGS2611特點：
* 低功耗
* 對甲烷氣體靈敏度高
* 使用壽命長、成本低
* 應用電路簡單
可燃?xì)怏w傳感器/天然氣傳感器TGS2611配套模塊：
甲烷氣體預校準模塊 - FSM-T-01
FSM-T-01是甲烷氣體報警器的預校準模塊。此模塊采用TGS2611傳感器配合優化的經典電路測量甲烷氣體 濃度，經過費加羅高精度的標定設備進行預校準，并以成熟的老化工藝生產。本模塊設計旨在很大限度地為 用戶節省開發及生產成本，讓用戶可以更容易，更簡單地制造出民用天燃?xì)鈿怏w報警器。
可燃?xì)怏w傳感器/液化石油氣傳感器TGS2610特點：
* 低功耗
* 對LP、含LP成分的氣體（丙烷、丁烷）靈敏度高
* 使用壽命長、成本低
* 應用電路簡單
可燃?xì)怏w傳感器/液化石油氣傳感器TGS2610配套模塊：
日本FIGARO 可燃?xì)怏w預校準模塊 - FSM-10H-01
可燃?xì)怏w傳感器預校準模塊?FSM-10H-01是一種搭載了費加羅半導體式傳感器TGS2610-D00的模塊，具有耐久性好、穩定性高的特點。此模塊可提供與被檢測濃度成比例的PWM輸出（模塊中帶有一存儲器，出廠前預標定數據存儲其中），同時，模塊還能夠檢測到傳感器斷線及短路故障。模塊操作溫度范圍廣。
2.催化燃燒氣體傳感器的精度較高，適合煤礦、石油、化工、燃?xì)獾阮I(lǐng)域的定量檢測。但其工作溫度高，催化劑易失活，同時周圍環境內存在的膠黏劑、橡膠制品釋放出的有機硅、硫化物極易讓催化劑中毒，導致傳感器完全失效。在工業場所，一般通過標準氣體定期校檢報警器，調整放大倍數，防止催化傳感器靈敏度衰減導致精度大幅度變差。
催化燃燒式可燃?xì)怏w傳感器TGS6812特點：
* 線性輸出
* 使用壽命長
* 對酒精靈敏度低
* 對氫氣、甲烷與LP等物質有較高靈敏度
3.針對人工煤氣和不完全燃燒過程中低濃度一氧化碳的檢測，因一氧化碳的高毒性，報警點一般不超過200ppm，為了防止誤報或漏報警，好選用靈敏度和精度均較高的電化學一氧化碳傳感器。
電化學一氧化碳傳感器(CO傳感器)TGS5042特點：
* 可電池驅動
* 對一氧化碳選擇性/重復性高
* 對一氧化碳具有很高的線性輸出特性
* 校準簡便易行
* 使用壽命長
* 取得UL認證
* 滿足UL2034，EN50291與RoHS的要求
4.NDIR傳感器近幾十年來在作業環境安全和氣體檢測方面發揮了重要作用。當催化燃燒式傳感器不適合使用時，NDIR傳感器則是另一項可靠的選擇。與催化燃燒式傳感器不同，NDIR傳感器不需要頻繁的重新校準，而且它們不易中毒。
紅外甲烷傳感器IRM-AT關鍵規格參數
溫度信號????????????? 熱敏電阻(NTC, R25 = 100kΩ, β= 3940 K)
工作溫度范圍??????? -20°C ~ +50°C (0~40°C線性補償)
存儲溫度范圍??????? -40°C ~ +75°C
濕度范圍????????????? 0 ~ 95% rh 非凝結

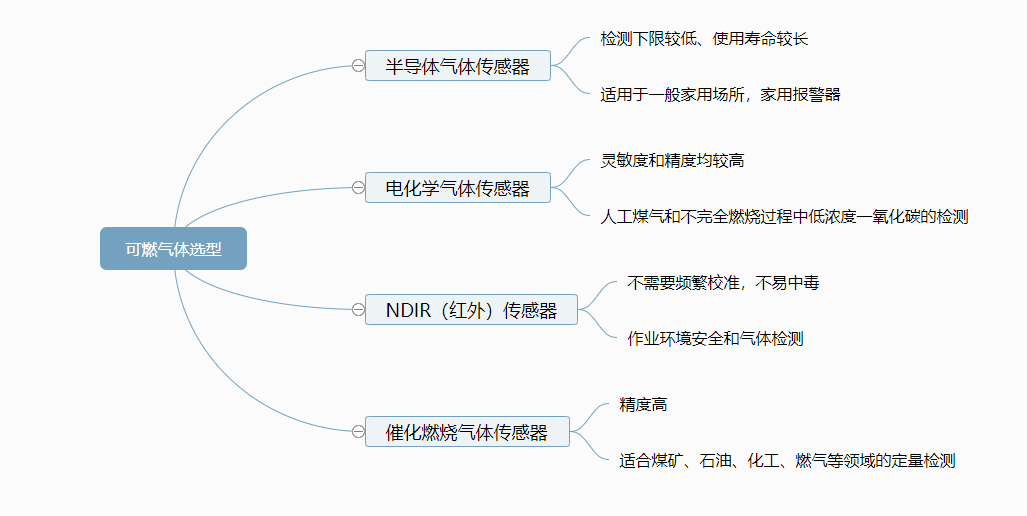

圖/可燃?xì)怏w傳感器選型導圖
