地下車庫CO濃度監測系統應配合地下停車場應配有送、排風系統，用新鮮空氣進行置換。
目前，加裝地下停車場一氧化碳檢測系統的目的主要有兩個：
一氧化碳農夫超標情況下保證地下停車場內一氧化碳濃度低于危害水平，屬于安全考慮。
根據地下停車場內一氧化碳濃度進行排風，避免排風頻率過高導致的能源浪費，屬于節能考慮。
考慮實際經濟原則，針對地下車庫場合特制定以下方案，地下車庫一氧化碳濃度監測及與排風設備聯動系統包含CO數據采集系統，CO濃度報警系統，CO濃度自動控制系統，視頻監控系統，中心主控系統（服務器、管理平臺）等子系統組成。

CO數據采集系統

本系統包括一氧化碳傳感器、智能監控主機等硬件組成部分構成。一氧化碳傳感器為地下車庫專用傳感器，具有高精度高可靠性的特點。

CO傳感器
采用進口一線大品牌電化學一氧化碳傳感器，具有反應迅速靈敏、抗干擾能力強的特點，經過我司獨有的補償算法、多段標準氣體標定，亦具有長壽命、高精度、高重復性和高穩定性的特點。適用于地下停車場、車庫、車間、密閉生活場所等需要檢測一氧化碳濃度的場合。

現場一氧化碳濃度檢測儀能夠多點實時檢測車庫內一氧化碳濃度值，并且可以將數據上傳到控制器集中顯示。

一、電化學一氧化碳傳感器(CO傳感器)TGS5042描述:

TGS5042是費加羅研發的可電池驅動的電化學一氧化碳傳感器，與現有的電化學式傳感器相比，有以下優勢：電解質是環保型的；沒有電解液泄漏的危險；一氧化碳可檢測濃度高達1%，操作使用溫度范圍廣(-5?C ~ 55?C)；對干擾氣體靈敏度很低。這種傳感器具有使用壽命長，長期穩定性好，精度高的特點，是數字顯示方面為數不多的可供選擇的理想傳感器。 OEM客戶會發現，通過每個傳感器的條形碼，可以單獨打印每個傳感器的數據，使用戶可以避免昂貴的氣體校準程序，還允許對個別傳感器進行追蹤。 CO傳感器TGS5042采用的是標準AA電池尺寸的外形設計。

二、電化學一氧化碳傳感器(CO傳感器)TGS5042特點：
* 可電池驅動
* 對一氧化碳選擇性/重復性高
* 對一氧化碳具有很高的線性輸出特性
* 校準簡便易行
* 使用壽命長
* 取得UL認證
* 滿足UL2034，EN50291與RoHS的要求
三、電化學一氧化碳傳感器(CO傳感器)TGS5042典型應用:
* 住宅與商用一氧化碳檢測儀
* 工業一氧化碳監控
* 室內停車場通風控制
* 火災報警器

CO傳感器的布放點位置
現行規范中只對石油化工企業的有毒氣體探測器布放要求做了規定，并未對地下車庫中 CO傳感器安裝位置有具體要求，多少米設置一個CO傳感器合適？

這個問題一直困擾著設計人員，《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》第4.2.2條針對封閉或局部通風不良的半敞開廠房，有毒氣體探測器距釋放源不大于 1m。首先車庫并不是一個密閉場所，只能算是通風不良場所，每輛汽車都可能成為釋放源，釋放源的點是不確定的，也不可能給每個車位設置有毒氣體探測器。既然規范沒有給出答案，只有通過工程實例，經過綜合比較，才能給出一個比較合理的數值，經查閱資料調查，目前車庫中一個CO濃度探測器的保護半徑約為300m 2左右，設計中可按 200～300m2取值，現階段只能按此值估算探測器數量，探測器盡量安裝在車位附近，那里CO濃度比較高。因CO比空氣略輕，安裝方式一般距離地面1~1.5米，實際工程中多取1m，這個距離一般也是兒童的呼吸高度，故取值比較合理。

智能監控主機
為保證地下車庫的安全、穩定、高效運行，實現用戶的投資效益，就有必要對地下車庫進行24小時實時監測與智能化調節控制，以保證地下車庫運行環境的穩定、安全。RS-XZJ-100-Y可以方便、統一的監控各種傳感器的具體參數，是一臺簡單實用的智能監控主機，只需要接入網絡，按向?qū)Ш?jiǎn)單配置，就可以使用。可及時發現地下車庫監測系統中安全隱患，智能告警，保障地下車庫的正常運轉。

CO濃度報警系統

CO濃度報警上限值的確定
因現階段標準或規范均未對這個極限值做確定，根據研究發現，當CO在空氣中的濃度達到200ppm時，人在2-3小時后有輕微的頭痛、頭暈、惡心狀況，故高值*可設定為200ppm，根據查閱資料調查，在實際使用中，如果考慮體力消耗，正常人允許接觸1小時CO 濃度為35ppm，所以35ppm對人是顯然有害的，并且不能超過一小時，如果超了會有明顯中毒反應，故報警值可設定為30ppm。

CO報警輸出方式
一旦車庫內一氧化碳數值超標，可通過下方任意方式輸出報警，通知現場人員或值班人員，并控制風機的工作狀態，確保整個車庫的的一氧化碳數值保持在預定的標準。CO濃度報警系統可大幅度降低建設成本和運營成本，提高監控管理的工作效率。對車庫CO濃度監控報警的重要性，毋庸置疑，必不可少。數據中心報警系統是數據中心環境控制的神經樞紐，可保證數據中心在適宜的環境下能讓設備運行更加穩定。
本系統可做到：
現場聲光報警、軟件音頻報警、郵件報警、短信報警、語音報警。

CO濃度自動控制系統

地下車庫可根據現場實際環境分為不同控制區域，不同區域根據面積大小，空氣流通程度等因素布置不等數量的CO變送器，考慮到同一區域CO變送器分布位置不同，且個體之間存在差異性。為更科學的實現現場聯動排風設備，我們可以把指定區域不同數量的CO變送器所采集到的實時CO數值匯總，并通過數據中心軟件平臺計算出該時刻指定區域CO的實時平均值，并利用該平均值聯動風機做現場自動控制，工作人員在中控室足不出戶即可查看車庫內風機的具體運行狀態。
1，設定一個區域平均值上限作為聯動風機的閥值，并根據現場環境設定該區域的控制回差。
2，當該區域CO變送器測得CO氣體平均濃度達到閥值時，網絡控制器常開繼電器觸點動作，自動閉合，通過中間繼電器開啟排風機。
3，當排風機運行一段時間后，CO變送器測得CO氣體平均濃度逐步降低，當降低幅度大于所設置的區域回差值時，網絡控制器由閉合狀態變成斷開狀態，排風機停止工作，本次排風結束。

CO濃度自動控制系統

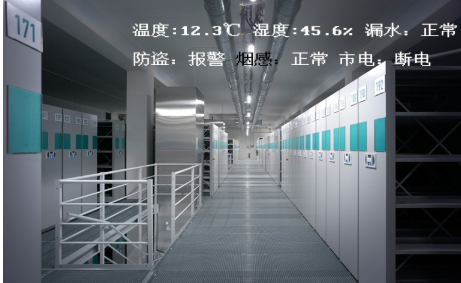

視頻監控系統，推薦客戶使用海康系列攝像頭（自備），海康威視在視頻處理技術和視頻分析技術領域是的安防產品及行業解決方案提供商，擁有業內的自主核心技術和可持續研發能力，我公司針對?？迪盗袛z像頭特配套研發生產了視頻字符疊加器。用戶可在不影響原有視頻傳輸路徑的同時，采集地下車庫環境監控主機中485從站口數據，疊加在現有的視頻畫面上，本系統可做到環境監測數據與視頻畫面同步實時顯示的同時，并隨視頻畫面一并保存在硬盤錄像機中，為視頻溯源提供數據支撐。

主控中心系統（服務器，管理平臺）

環境監控云平臺是我司旨在為用戶提供便捷的服務而專門開發的網頁登錄平臺。云平臺部署于公網服務器，可方便的接入我司多種產品，客戶無需具備公網IP或者域名解析服務，也無需自行架設服務器，省去了服務器的維護費用。設備到現場后用戶無需再進行復雜的網絡設置，便可連接到云平臺，極大的節省了現場施工的時間。支持web端和手機APP端查看修改數據。

云平臺特點
1、實時顯示被監控現場監控設備的工作狀態、運行參數；
2、能遠程的對監控現場的監控設備在線調整配置參數；
3、可根據告警確認，聲光提示告警；
4、告警條件及告警是否屏蔽可根據現場情況由系統管理員在線設置和修改；
5、可根據告警類型、等級、時間、位置等因素按照預定規則自動將告警通知相關人員，通知方式可包括現場聲光報警、手機短信等；
6、統計查詢?cè)O(shè)備的歷史數據、告警記錄、操作記錄等，打印報表；
7、提供多級管理權限，確保系統安全；
8、有完善方便的維護、查詢和統計功能；
9、自動完成在網絡異常時的數據保存與主機中保存數據的二次續傳恢復；
10、系統操作日志查詢；
11、系統可提示設備故障告警；
12、能對被監控設備相關的信息進行管理，為系統維護人員提供信息服務。

平臺web端界面展示

APP界面展示
