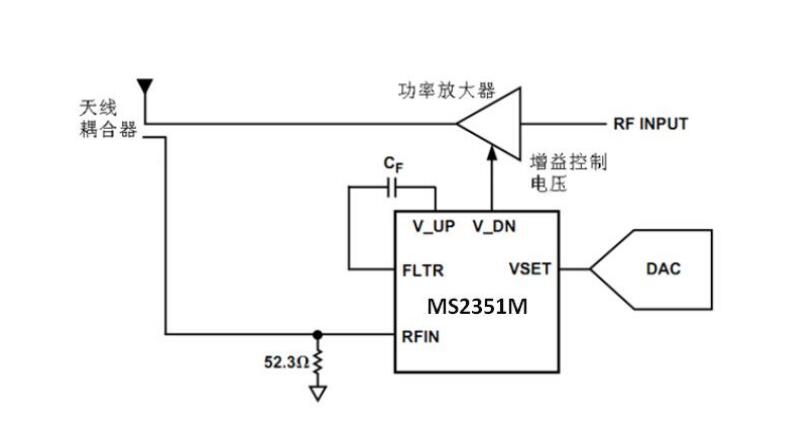

無線設備很多情況下需要對發射功率的增益做控制，因此首先需要檢測功率，然后將這個檢測到功率反饋給控制系統以形成閉環控制。之前在檢波器芯片市場上多以美系品牌為主，現在我們國產電子也推出了其?對數放大器芯片?MS2351M，它有兩種主要的工作模式，測量模式和控制模式，當?MS2351M?工作于控制模式時基本的連接方式如下圖所示：

在該控制系統工作時，我們從耦合器獲得檢波器的輸入信號，在檢波器內部，該電平與MCU等控制模塊輸出的DAC的電平Vset做比較，如果耦合信號電平超過Vset電壓時，V-DN減小，使得功率放大器的輸出也減小，使得耦合信號產生電平與Vset達到平衡。

在這個應用過程中，有幾點需要特別注意。

一：V_UP與FLTR之間的電容Cf的選擇，該值需要平衡控制系統的穩定性和響應速度，越大越穩定，但是響應時間越慢。因此通常我們會選一個使得控制系統穩定的小值。

二：該檢波器響應的是電壓不是功率，因此對于不同調制信號其響應也是不同的，即響應函數圖中的截距不同，比如對于均分根功率相同的非調制正弦信號和CDMA信號，CDMA信號的輸出電平要低3dB以上

三：在操作時，必須帶上防靜電腕帶，注意靜電防護。
