異步采樣率轉換器（ASRC）通過數字域技術實現輸入與輸出采樣速率的完全解耦，其核心原理如下：將輸入采樣速率映射為任意所需輸出采樣速率，支持非整數倍轉換（如44.1kHz轉48kHz），分辨率可達幾分之一赫茲。
數字濾波重組?：通過數字鎖相環和多項式插值技術，將輸入采樣數據轉換為所需輸出速率，消除時鐘同步限制。
解耦時鐘系統?：獨立調整輸出數據速率（ODR），避免輸入時鐘（MCLK）調整帶來的時鐘抖動問題。
工采電子代理的MS8422N是一款24位，高性能異步采樣率轉換器，它集成了數字音頻接口接收器，它支持IEC60958，S/PDIF，EIAJ CP1201和AES3接口標準。音頻數據由音頻接口接收器或三線串行音頻輸入端輸入，通過2個三線串行音頻輸出端輸出。在軟件模式或硬件模式下，可通過控制端口控制MS8422N。
MS8422N是一款24位，高性能，單片CMOS立體聲異步采樣率轉換器電路，它集成有可根據EIAJCP1201、IEC-60958、AES3和S/PDIF接口標準解碼音頻數據的數字音頻接口接收器。
音頻數據通過3線串行音頻端口或兼容AES3的數字接口接收器輸入。音頻數據通過兩個3線串行音頻輸出端口中的一個輸出。串行音頻端口可使用24、20、18或16位的數據。數據進入數字接口接收器可擴展到24位。輸入和輸出的數據可完全異步，或與連接到XTI的一個外部的數據時鐘同步，或與從輸入的S/PDIF或AES3數據中恢復出來的主時鐘同步。

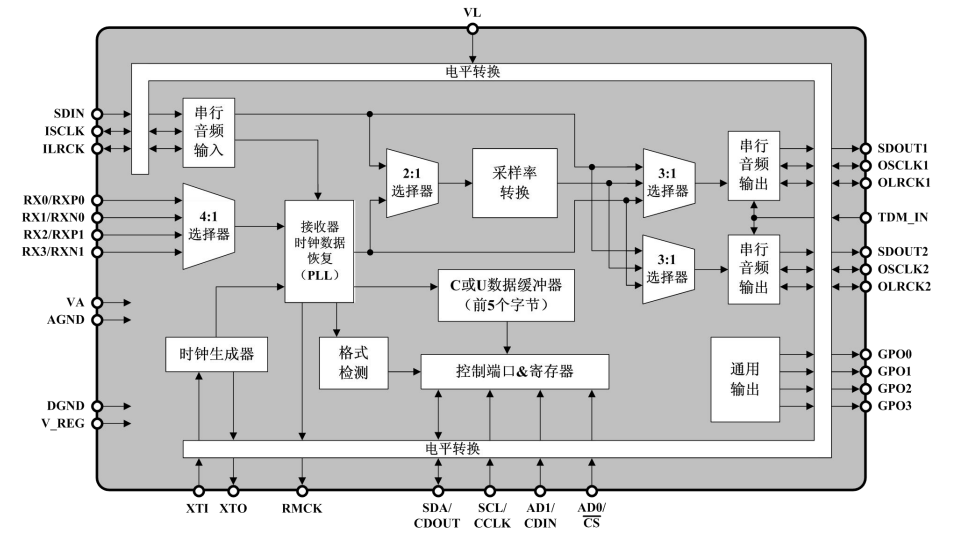

內部框圖：

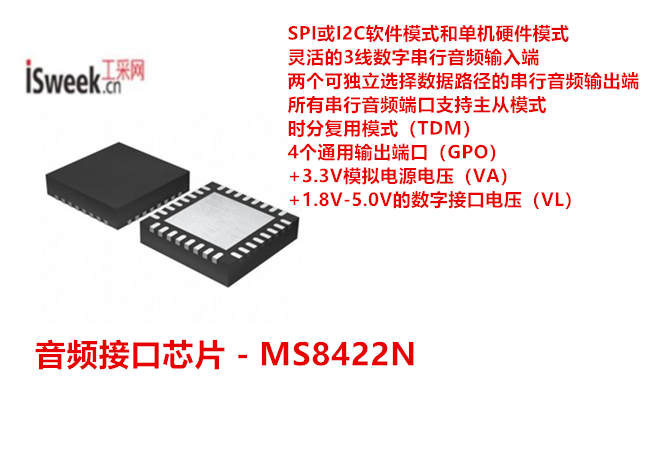

音頻接口芯片 - MS8422N的特性：
SPI或I2C軟件模式和單機硬件模式
靈活的3線數字串行音頻輸入端
兩個可獨立選擇數據路徑的串行音頻輸出端
所有串行音頻端口支持主從模式
時分復用模式（TDM）
4個通用輸出端口（GPO）
+3.3V模擬電源電壓（VA）
+1.8V-5.0V的數字接口電壓（VL）
兼容IEC60958，S/PDIF，EIAJ CP1201和AES3協議
28kHz到216kHz的采樣頻率范圍
2:1差分AES3或4:1 S/PDIF輸入多路器
低抖動時鐘恢復
無需外部PLL濾波器器件
可選擇和自動的時鐘轉換
片內通道狀態數據緩存
自動檢測壓縮的輸入音頻數據流
解碼CD的Q Sub-Code
140 dB動態范圍
-120 dB THD+N
音頻芯片 - MS8422N的應用：
數字記錄系統
數字混頻控制臺
高性能數模轉換器
數字音頻處理器
機頂盒
計算機
汽車音頻系統
在國產音頻接口芯片領域，瑞盟科技便是國產品牌中的佼佼者。了解更多關于瑞盟科技國產音頻接口芯片的技術應用，聯系ISweek工采網“在線客服”獲取產品PDF、技術支持和DEMO板、可申請樣片。
