高精度模數轉換芯片 - MS5194T/MS5195T是適合高精度測量應用的低功耗、低噪聲、六通道差分輸入的24bit/16bit模數轉換器。其內部集成了低噪聲輸入緩沖器、低噪聲儀表放大器、精密低噪聲、低漂移內部帶隙基準，也可采用外部差分基準電壓。其片內還集成可編程激勵電流源、burnout電流源和偏置電壓發生器。偏置電壓發生器可將通道的共模電壓設置為0.5*AVDD。

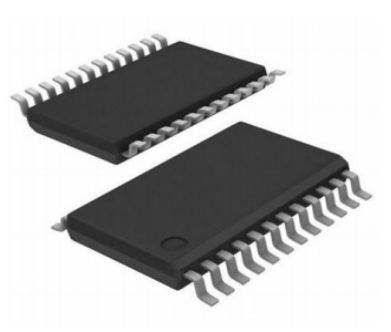

此芯片采用外部時鐘或內部時鐘，輸出數據速率可通過軟件設置數據更新速率為4.17Hz到470Hz。電源電壓范圍為2.7V到5.25V。MS5194T/MS5195T采用了TSSOP24封裝。

主要特點：

·?RMS噪聲：MS5194T在16.7Hz為40nV

·?功耗：典型值為400uA

·?集成低噪聲、可編程增益儀表放大器

·?集成低溫漂電壓基準：5ppm/℃

·?更新速率：4.17Hz到470Hz

·?集成50Hz/60Hz限波濾波器

·?集成可編程電流源

·?集成內部時鐘振蕩器

·?集成內部burnout電流、激勵電流

·?集成片內偏置電壓發生器

·?電源電壓：2.7V到5.25V

·?工作溫度范圍：-40℃到105℃

應用：

·?衡器應力檢測

·?氣體分析和血液分析

·?工業過程控制和儀器儀表

·?液相和氣相色譜儀

·?6位DVM

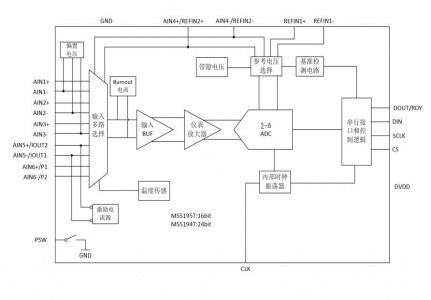

內部框圖：
