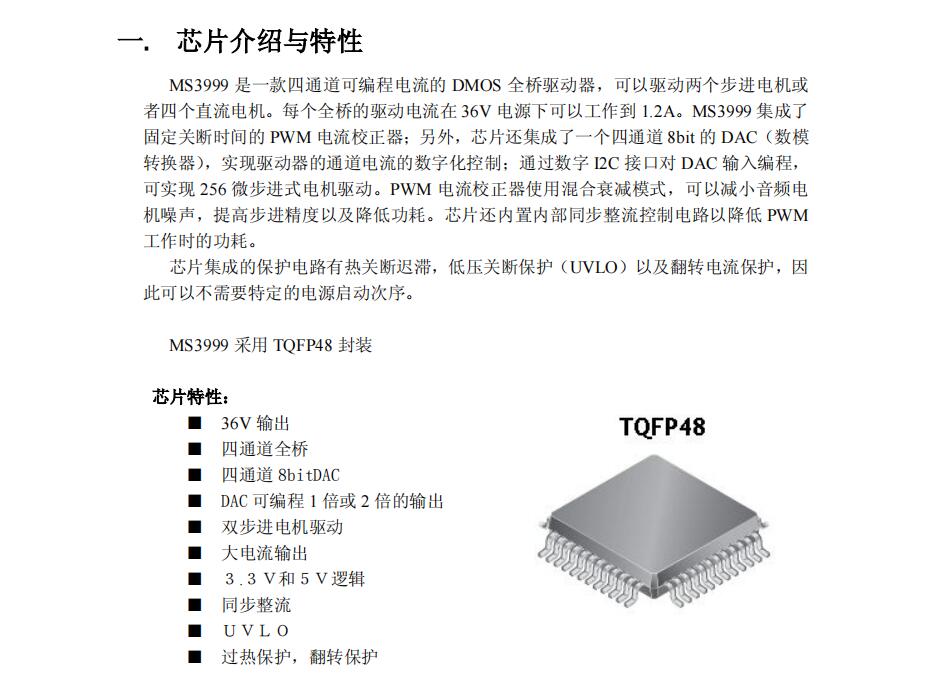

工采網代理的國產品牌Ruimeng?TECHNOLOGY推出的步進馬達驅動芯片 -?MS3999是一款四通道可編程電流的DMOS全橋驅動器，可以驅動兩個步進電機或者四個直流電機。每個全橋的驅動電流在36V電源下可以工作到1.2A。MS3999集成了固定關斷時間的PWM電流校正器；另外，芯片還集成了一個四通道8bit的DAC（數模轉換器），實現驅動器的通道電流的數字化控制；通過數字I2C接口對DAC輸入編程，可實現256微步進式電機驅動。PWM電流校正器使用混合衰減模式，可以減小音頻電機噪聲，提高步進精度以及降低功耗。芯片還內置內部同步整流控制電路以降低PWM工作時的功耗。
芯片集成的保護電路有熱關斷遲滯，低壓關斷保護（UVLO）以及翻轉電流保護，因此可以不需要特定的電源啟動次序。
步進馬達驅動芯片 -?MS3999采用TQFP48封裝。
特性：
36V輸出
■四通道全橋
■四通道8bit DAC
■DAC可編程1倍或2倍的輸出
■雙步進電機驅動
■大電流輸出
■３.３Ｖ和５Ｖ邏輯
■同步整流
■ＵＶＬＯ
■過熱保護，翻轉保護
