土壤傳感器在精細農業、生態修復等領域有著重要的意義，其中土壤的含水率、溫度、電導率是基礎的物理量。土壤電導率“EC”是英文單詞“Electrical Conductivity”的縮寫。土壤水溶性鹽是強電解質，它的水溶液具有導電作用，通過測定導電率可以衡量土壤的水溶性鹽濃度。施肥時我們需要測定一個基礎的EC值，不同植物根據需肥特性與生長階段的不同適宜的土壤EC都不同，實現科學施肥。土壤濕度即土壤含水率是表示土壤干濕程度的物理量，通常用土壤含水量占干土重的百分?jǐn)?shù)或者土壤水分容積占土壤總?cè)莘e的百分?jǐn)?shù)表示。土壤濕度結合土壤溫度的晝夜變化，可以較佳決定農作物的水分供應狀況，智能灌溉。
圖片來源：供應商提供

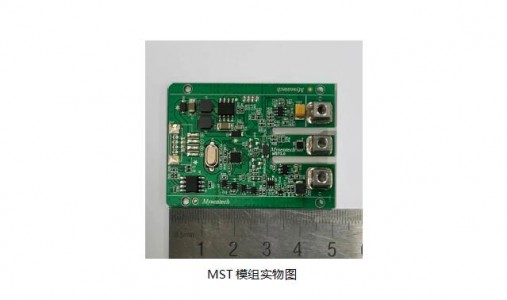

敏源土壤水分鹽分溫度三合一模組MST（Mysentech Soil Trio）采用高精度數字傳感芯片結合嵌入式處理與計算，采集測量土壤的水分含量、電導率（EC）和溫度。土壤濕度檢測是利用FDR頻域反射原理 (FrequencyDomainReflectometry)，根據電磁波脈沖在介質中傳播頻率來測量土壤的表觀介電常數(ε)，再結合不同土質的頻率-含水率轉換特性算法得到土壤含水量。電導率采用電極式電導測量方式，內置跨導放大電路、數字補償電路提高精度。溫度傳感基于CMOS數字芯片，在探針的導熱方面做了優化。
每個模組出廠前均進行了溫度系數校準以及土壤水分精度標定，保證用戶應用時可直接進行數據采集。模組分有線輸出版本和無線版本，有線版基于RS485或者UART串行總線標準通信，抗干擾能力更強，采用MODBUS協議。無線版采用藍牙或者NBIOT無線數字傳輸?shù)绞謾C(jī)或者云平臺。
MST模組具有如下特點：
- 采用自主研發的射頻諧振電路，信號穩定，穿透力強
- 針對不同土壤模型含水率、電導率嵌入式補償計算，可在線標定
- 測量范圍寬、線形度好、適用性廣
- 功耗低，工作溫度范圍寬，數據采集時間短
- 內置存儲器，無需維護和現場校準

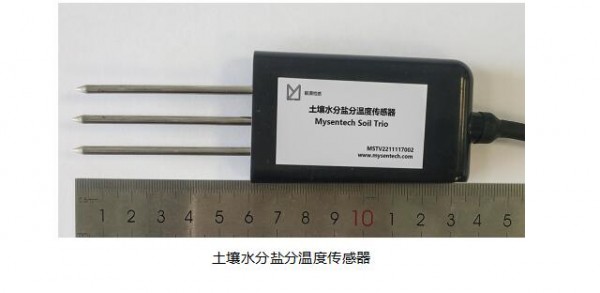

通過將塑料外殼、不銹鋼探針等物料一起組裝，土壤水分鹽分溫度模組MST可裝配成如下圖所示的三針型土壤水分鹽分溫度傳感器。
主要技術指標
土壤水分含量測量
- 典型精度：3%
- 分辨率：0.1%
- 量程：0~100%
溫度測量
- 典型精度：0.5℃（或高配：0.1℃精度版本）
- 高精度范圍：0℃~+50℃
- 分辨率：0.1℃
- 量程：-70℃~+150℃
電導率鹽分測量
- 典型精度：3%
- 分辨率：0.01mS/cm
- 量程：0~20mS/cm
工作溫度范圍：-40℃~+85℃
采集時間：< 0.2秒
平均功耗：26.82mA@5V
供電電壓：3V~28V
接口：RS485(MODBUS協議)
模組尺寸：50mm * 38mm * 10.55mm
應用領域
農業、林業、園藝種植及土壤墑情研究等。
更多產品性能請登錄工采網進行咨詢。
低功耗藍牙、NBIOT土壤三合一傳感器將于2022年底面市，敬請期待。
