由工采網代理的SS6343M是一款針對三軸手持云臺相機-三軸無刷云臺-無人機云臺推出的三相直流無刷電機驅動芯片；該芯片具有輸出電流大、導通內阻低、輸入內壓高、超小型封裝、性能卓越，芯片性價比高等優勢；其軟硬件完全可PIN TO PIN兼容替代MP6543。
云臺無刷電機是一種結合了云臺機械結構和無刷電機驅動技術的設備。它的工作原理與普通的無刷電機差不多，但是加入了機械結構，可用于平穩地承載和回轉相機、望遠鏡等設備，實現穩定拍攝和觀測。
云臺無刷電機的軸承通常采用滑動軸承或者球軸承，用以支撐設備，實現平穩旋轉。同時，云臺無刷電機還可以通過控制器的編碼器進行位置和姿態的控制。如果需要更加穩定的操作，還可以加裝陀螺儀。
無刷電機的工作原理是基于電磁感應原理和電子技術，即通過定子的磁極交替產生磁場來驅動轉子旋轉。通常，無刷電機有三個定子和一個轉子，每個定子上有若干個線圈，線圈的相鄰兩極各有一個磁鐵。
無刷電機和云臺無刷電機都是一種高效、低噪音、低故障率的電機，廣泛應用于工業、航空、醫療等領域。無刷電機的工作原理是通過定子的磁極交替產生磁場來驅動轉子，而云臺無刷電機是將無刷電機與機械結構相結合，實現平穩旋轉。
直流無刷電機驅動芯片 - SS6343M，是一種三相無刷直流電機驅動器。其工作電壓范圍：3V～16V；導通電阻僅為140mR；提供24管腳的3mmx4mm QFN封裝，帶外露散熱盤；芯片集成了三個半橋，包括六個N溝道功率 MOSFET，以及前置驅動器、柵極驅動電源；為每個?-H電橋提供使能和PWM輸入。
SS6343M能夠持續提供2A的驅動電流（取決于溫度和PCB條件），電流保護閾值峰值可達7A。它使用內部電荷泵為高壓側MOSFET產生柵極驅動電源電壓，并使用涓流充電電路保持足夠的柵極驅動電壓以100%占空比工作。
內部集成的安全保護功能包括熱關機、欠壓鎖定(UVLO)和過電流保護（OCP）。SS6343M提供24管腳的3mmx4mm QFN封裝，帶外露散熱盤。
直流無刷馬達驅動芯片 - SS6343M的特性：
3V-16V的工作電壓范圍
三路集成的半橋驅動
2A的持續輸出電流能力
MOSFET的導通阻抗：110m?每個MOS
SS6343M: ENBL&PWM控制接口
內嵌3.3V/100mA的LDO穩壓電源
內嵌電荷泵電源支持輸PWM100%占空比工作
自動同步整流功能
集成欠壓鎖定(UVLO)和過溫保護功能
峰值達7A的過流保護閾值

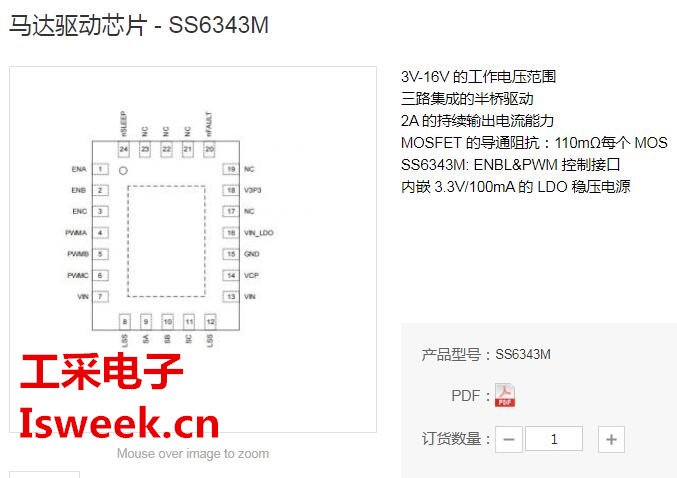

封裝形式：QFN-24(3mmx4mm)
率能半導體在電機驅動領域深耕多年，技術以及產品方面已經很完善，如果想了解更多電機驅動的技術資料，請登錄工采網官網進行咨詢。
