工采電子代理的國產電機驅動芯片 - SS6286L是一款DC雙向馬達驅動電路，它適用玩具類別的電機驅動、自動閥門電機驅動、電磁門鎖驅動等。它有兩個邏輯輸入端子用來控制電機前進、后退及制動。該電路具有良好的抗干擾性，微小的待機電流、低的輸出內阻，同時，他還具有內置二極管能釋放感性負載的反向沖擊電流。
SS6286L電源電壓20V，輸出持續電流7.0A，工作溫度：-25~+85℃，儲存溫度：-55~+150℃，18V/7A橋式驅動芯片。
SS6286L的封裝形式是DFN4X4-8L，符合ROHS規范，引腳框架100%無鉛。
使用此IC時，當IC溫度超過160℃（典型值），此是內置設計的IC過熱保護電路會強制關閉部分驅動MOS晶體管，確?？蛻舢a(chǎn)品的安全。當IC溫度降至120℃（典型值）是，IC會迅速自動恢復開始工作。
馬達驅動芯片 - SS6286L的特性：
驅動一路有刷直流電機
微小的待機電流，小于1uA
低 RDS(ON)電阻
較大輸出持續電流7.0A
工作電壓范圍：3.0V-18V
有緊急停止功能
有過熱保護功能
有過流限流及短路保護功能
封裝： DFN4X4-8L

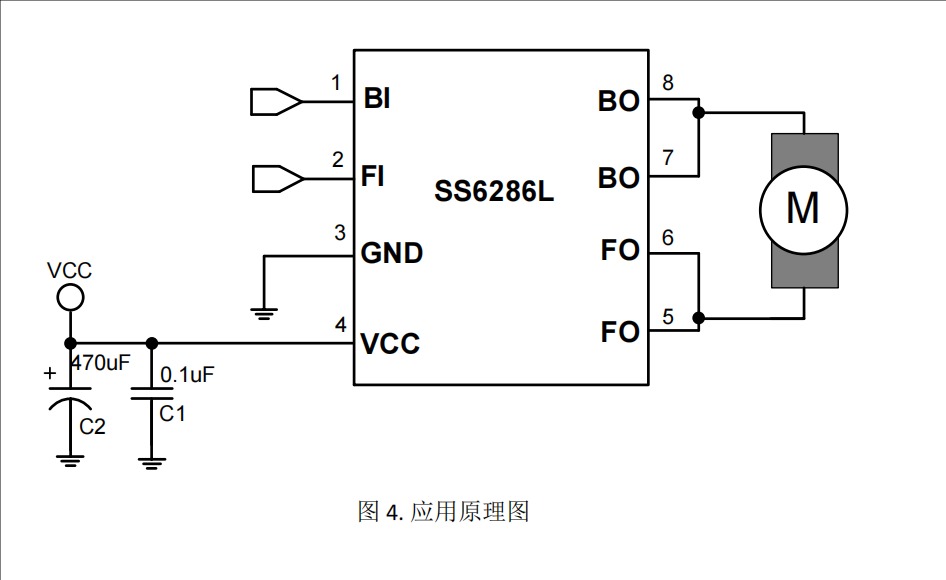

典型應用電路圖：
應用電路上的掛載組件，說明如下：
C1, C2為VCC輸入電容
1）吸收馬達向電源釋放的能量，穩定電源電壓，避免IC因脈沖電壓過高而被直接擊穿，且有濾波之功能。
2）在馬達啟動的瞬間，能釋放電流，幫助馬達迅速啟動。
3）VCC輸入電容C2的選擇需依照VCC的電壓穩定性及馬達負載電流大小去選擇電容，如果VCC的電壓紋波。
較大或是馬達負載電流較大，則須選擇更大的電容值。
4）在PCB配置上C1, C2 電容需要盡量靠近VCC。
BI, FI輸入端建議不要懸空，避免高溫時，由于IC本體P/N結面間存在微弱漏電流，該漏電流流過下拉電阻會導致懸空引腳的輸入電位由低電位變高電位，造成電路輸出錯誤的信號。
