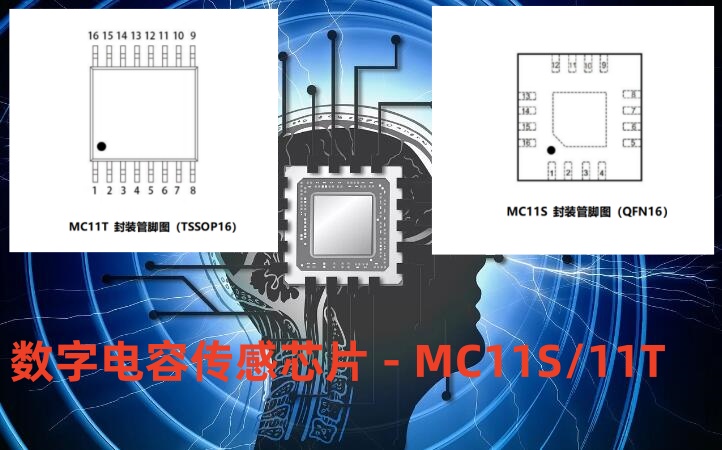

工采電子代理的MC11S、MC11T是一款高集成度雙通道電容型傳感芯片，芯片直接與被測物附近的差分電容極板相連，通過諧振激勵并解算測量微小電容的變化。激勵頻率在0.1~20MHz范圍內可配置，其頻率測量輸出為16bit數字信號，對應的電容感知較高分辨率為1fF。芯片采用全數字化設計，功能配置及數據讀寫支持較高1MHz的I2C通信速率。此外，芯片還集成了溫度傳感電路，可用于進行溫度補償及其他溫度傳感場景。
電容式傳感通過和檢測電極的配合實現對不同物質的介電檢測，是一種低功耗、低成本且分辨率高的非接觸式檢測技術。相比于傳統RC振蕩類觸控電容結構，MC11S、MC11T工作穩定、電路簡單，僅需一個參考電容，可配置的工作頻率，適用于多種應用場景。芯片的頻率計算通過內部數字信號處理單元全數字化輸出，多種工作模式可靈活配置。
和國內外同類產品相比，MC11S、MC11T具有低成本的外圍電路、更寬的電容激勵頻率，更寬的工作電壓范圍，更靈活的參考頻率及工作模式配置。芯片兼具溫度傳感信號用于溫度補償，獨立的雙通道測量電路可以相互補償參考，也可配置自動報警邏輯。小尺寸、低成本的芯片可廣泛用于液位測量、觸控、水浸傳感等檢測場景。
當諧振回路的被測電容變化時，電路的諧振頻率也會隨之變化?；诖嗽恚琈C11S、MC11T 通過測量頻率計數值，就可以由此計算出電容值。
電容測量范圍：2~1000pF
溫度范圍：-55℃~+125℃
頻率范圍：0.1MHz~20MHz
電容分辨率：較高 14bit
供電電壓范圍：2.0V~5.5V
轉換時間：1~100ms（可配置）
測量峰值電流：0.8mA（可配置）
睡眠模式電流：50nA
停機模式電流：40nA
數字電容傳感芯片 - MC11的應用：
智能家電液位
水箱液位
水浸傳感
觸控傳感
MC11S、MC11T是高集成度、低成本、雙通道的電容調理芯片，適用于多種電容感測應
用。相比于傳統的開關結構，MC11S、MC11T采用諧振的方法測量電容。由于采用浮空
差分的結構，被測電容不易受到對地寄生電容的影響，抗干擾性能強。全集成設計，無需
過多的外圍器件。
在數字電容傳感芯片領域，浙江MYSENTECH便是國產品牌中的佼佼者。了解更多關于浙江MYSENTECH數字電容傳感芯片的技術應用，請登錄工采網官網進行咨詢。
