工采網代理的霍爾傳感器 - AH501是一款基于BCDMOS技術設計的高靈敏度雙極霍爾開關芯片。芯片包括溫度補償、比較器和輸出驅動器。此外，機械應力對芯片的磁性參數影響很小。

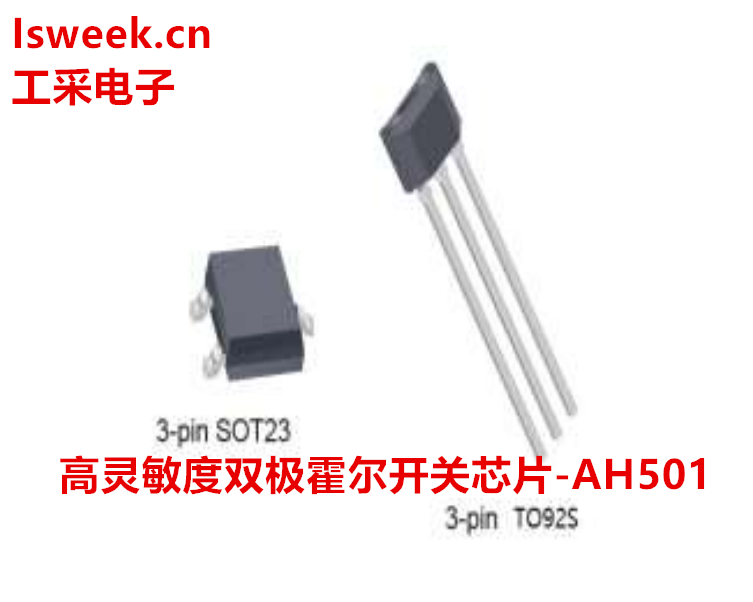

該系列芯片傳感器適用于工業環境和汽車應用，環境溫度范圍為-40℃～150℃，電源電壓范圍為2.7V～30V。AH501 有三種封裝形式：TO92S、SOT23(small)、SOT23-3L，且封裝符合RoHS 標準，產品已通過AEC-Q100認證。
對于供應線上有干擾的應用，或輻射干擾，一個串聯電阻器RV和兩個電容器CP和CL都放置在傳感器附近。例如：RV=100Ω,CP＝10nF和CL＝4.7nF。RL是開漏上拉電阻器，必須放置在主機控制器的輸入端附近啟用斷線檢測。
注意事項：
? 霍爾芯片是敏感器件，在使用安裝及存儲過程中應注意采取靜電防護措施。
? 在安裝使用中應盡量減少施加到器件外殼和引線上的機械應力。
? 建議焊接溫度不超過 350℃，持續時間不超過 5 秒。
? 為保證霍爾芯片的安全性和穩定性，不建議長期超出參數范圍使用。

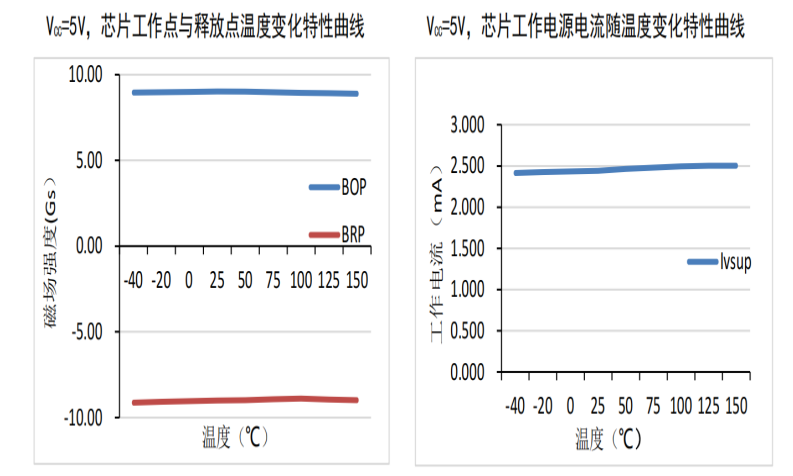

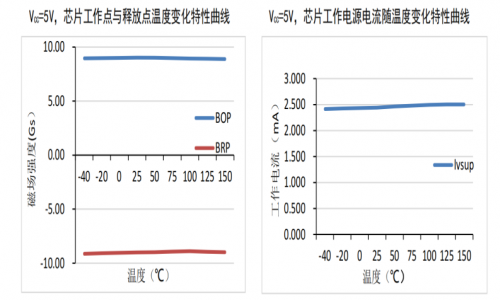

特性曲線：
霍爾開關芯片?- AH501的特性：
? AEC-Q100 Grade 0汽車級認證
? 工作電壓：2.7V～30V
? ESD：±12kV
? 有較強的機械應力抑制能力
? 溫度范圍：-40℃～150℃
? 溫度升高引起的磁通密度的降低由內置負溫度系數來補償
? 電源引腳具有電壓保護
? 適用于汽車和工業
霍爾芯片?- AH501的應用領域：
? 速度和 RPM 傳感器
? 轉速表傳感器、流量傳感器
? 直流電動機、電機和風扇控制、機器人控制
? 近距離傳感器、位置傳感器
? 安全扣帶、引擎蓋、后備箱門鎖
? 天窗/活頂/后擋板/提升門啟動
? 剎車/離合器踏板
? 電動助力轉向系統（EPS)
? 變速器換擋
? 刮水器電機
國產霍爾開關芯片-AH501廣泛適用于電子消費類產品、汽車和工業控制等領域；并且能提供可靠的解決方案！了解更多關于AH501的信息可聯系“在線客服”
