工采網代理的霍爾傳感芯片 - AH700是一款內置2個霍爾效應元件的速度方向傳感器系列。每個元件提供一個獨立的數字信號輸出用于速度和方向的信號處理。該芯片內部包括兩個相距1.63mm的霍爾傳感元件，包括霍爾電壓發生器、電源電壓為3.8～30V的電壓調節器、溫度補償電路、小信號放大器、動態偏移消除系統霍爾傳感器、施密特觸發器和開漏輸出。處理速度和方向信號很方便。

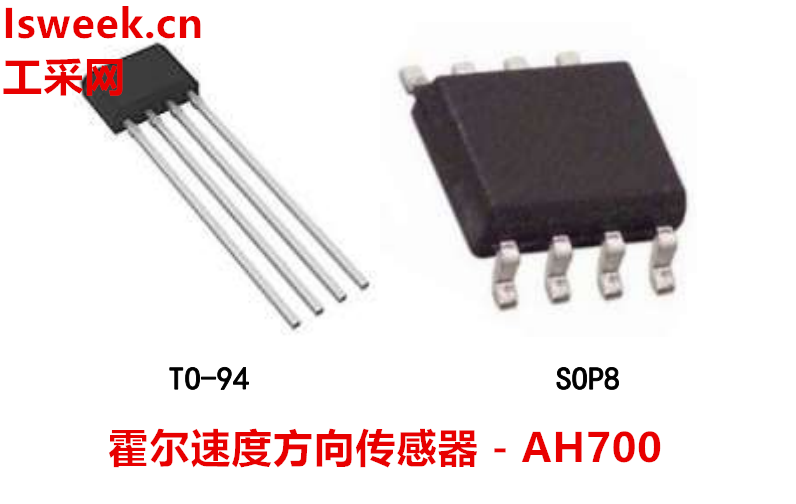

AH700分為TO94和SOP8兩種封裝形式，且符合RoHS標準。

絕對較大額定值是應用芯片時的極限值，超過該值可能會損壞芯片。盡管在超過該值時芯片的功能不一定受到損害，但是如果在一定時間內超過該值，則芯片的可靠性可能會受到影響。

注意事項：

霍爾是敏感器件，在使用及存儲過程中應注意采取靜電防護措施。

在安裝使用中應盡量減少施加到器件外殼和引線上的機械應力。

建議焊接溫度不超過 350℃，持續時間不超過 5 秒。

為保證霍爾芯片的安全性和穩定性，不建議長期超出參數范圍使用。

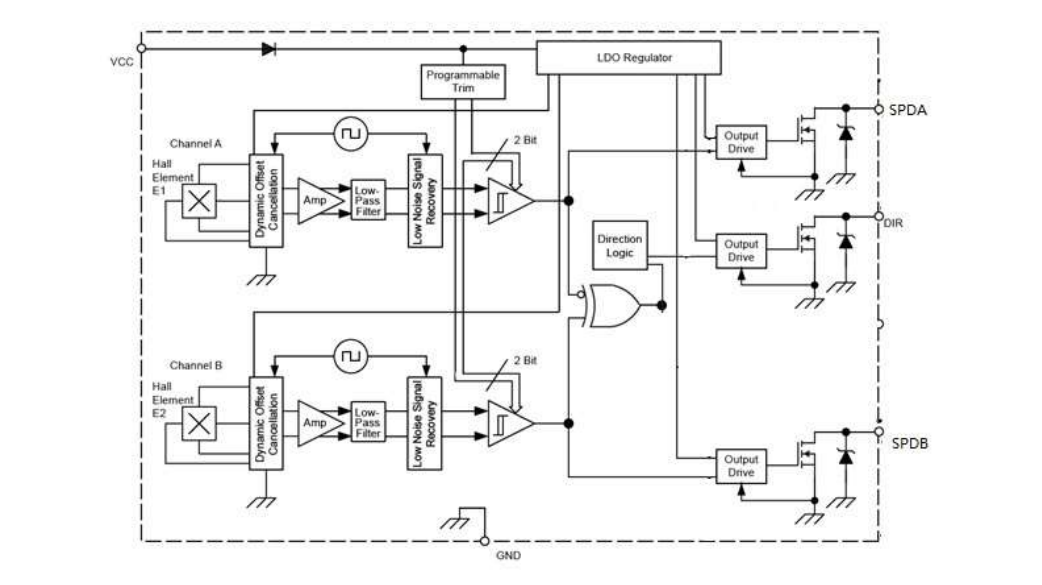

功能框圖：

霍爾開關芯片?- AH700的特性：

霍爾元件間距 1.63mm

磁性類型：雙極開關

工作電壓：3.8V～30V

反向電壓保護

可驅動電流較大 30mA

工作溫度范圍：-40℃～150℃

靈敏度：BOP=40Gs，BRP=-40Gs

防靜電等級高

2011/65/EU

霍爾芯片?- AH700的應用領域：

速度檢測

方向檢測

磁性編碼器

國產霍爾開關芯片-AH700廣泛適用于電子消費類產品、汽車和工業控制等領域；并且能提供可靠的解決方案！了解更多關于AH700的信息可登錄工采網聯系“在線客服”
