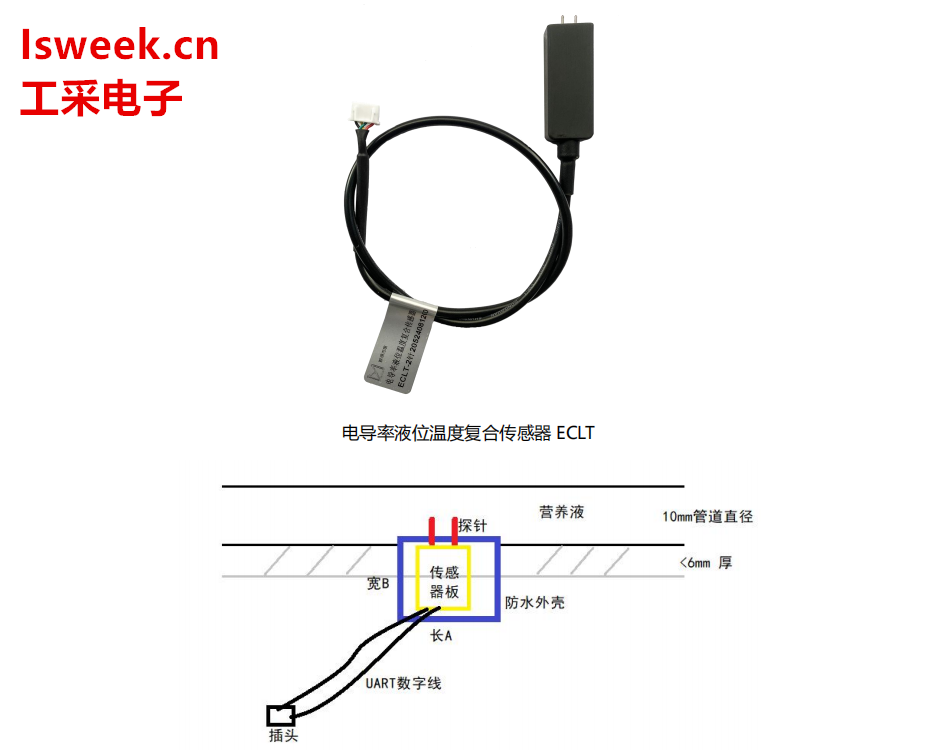

工采網代理的電導率液位溫度復合傳感器 - ECLT（Electrical Conductivity，Level and Temperature sensor）基于高頻差分電容傳感SoC芯片MCP61結合嵌入式算法，測量液體中的電導率（EC）、溫度，以及液位信息。傳感器一般放置在容器底部，可以監測水質及液位缺水的信息，具有靈敏度高、測量精確、功耗低、易于使用等特點，可廣泛應用于凈飲、動植物營養液水質檢測、液位、溫度等多參數檢測場景。
電導率法是通過測量液體中的電導率來確定液位和水溫。這種方法的基本原理是，液體的電導率與液體的濃度和溫度有關。當液位發生變化時，液體的濃度也會變化，從而導致電導率的變化。具體實現方式是在液體中安裝兩個或多個電極，通過電極向液體中施加一定的電壓，測量通過液體的電流。根據歐姆定律，電流與電壓和電阻成正比，而電阻又與電導率成反比。因此，通過測量電流的變化，可以計算出液體的電導率，從而確定液位和水溫?。
在低功耗版本中，為了觸發模塊測量和數據采集功能，主機需要發送2次測量指令：第一次是喚醒指令，第二次發送查詢或者設置指令。這2次指令需要至少間隔200ms發送，以確保模組能夠成功喚醒測試。

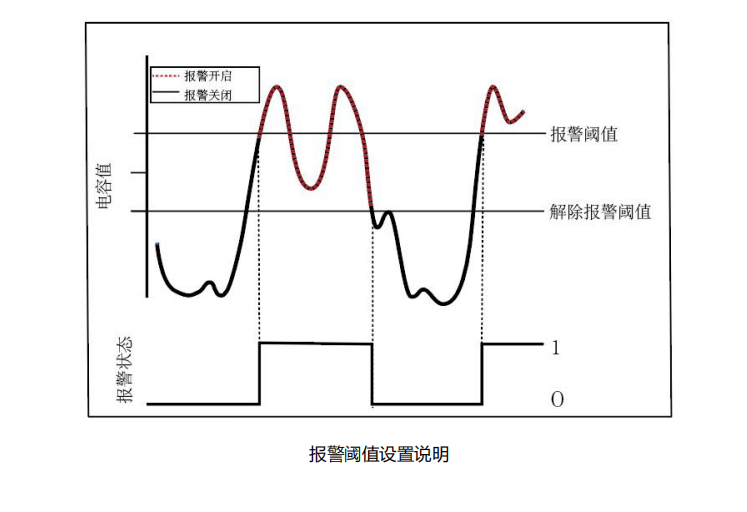

報警閾值說明：
如上圖所示，我們可以通過相應的指令設置報警閾值和取消報警閾值，當測試的電容值超過報警閾值時，報警狀態位該bit會置1，如果電容值低于報警閾值，但是沒有達到取消報警閾值，報警狀態依舊不會解除，當測試容值低于解除報警閾值時，報警狀態位才會置0。
電導率液位溫度復合傳感器 - ECLT的技術參數：
EC 值范圍：0mS/cm~4mS/cm；
精度誤差：<3%（通過標準鹽溶液標定對比）；
典型測溫精度：±0.5℃；
工作溫度范圍：-40℃~+85℃；
工作電壓：2V~5.5V；
接口：UART；
接口線長：50cm；
防水設計：IP67；
外形尺寸：50*24*10mm（長*寬*高）
重量：15g
在電導率液位溫度復合傳感器領域，工采網代理的國產電導率液位溫度復合傳感器便是國產品牌中的佼佼者。了解更多關于國產電導率液位溫度復合傳感器的技術應用，請登錄工采網官網進行咨詢。
