工采網代理的MCP62系列(Mysentech Capacitive Processor)是推出的新一代電容傳感微處理器SOC芯片，集成了雙通道電容型模擬前端傳感電路(AFECAP)，可直接與被測物附近的單端對地電容極板相連，通過諧振激勵并解算測量微小電容的變化。激勵頻率在10~100MHz范圍內可配置，其頻率測量輸出為16bit數字信號，對應的電容感知較高分辨率為1fF。
為了解決各行業的電容傳感應用，SOC芯片集成了Arm? Cortex?-M0內核的微處理器，可實現各種嵌入式感知處理的算法，將原始的振蕩頻率數值，轉換成電容值及液位、含水率、位移距離等具體物理量。此外，芯片的模擬前端還集成了溫度傳感電路，可用于進行溫度補償?shù)膫鞲袌鼍?。內置?6KB Flash存儲器，2KB SRAM，可讓開發者編寫應用軟件，并存儲傳感校準及應用數據。
芯片同時集成了ADC、高級定時器、通用定時器、位基本定時器等硬件資源以及USART、SPI和I2C接口。
電容檢測前端
– 測量單端電容
– 電容測量范圍：0~150pF
– 電容檢測頻率：10~100MHz
內核與系統
– 32-bit Arm?Cortex?-M0
– 工作頻率可達48MHz
存儲器
– 16KB Flash存儲器
– 2KB SRAM
時鐘、復位和電源管理
– 2.5V~5.5V供電
– 上電/斷電復位（POR/PDR）、可編程電壓
監測器（PVD）
– 內嵌48MHz HSI高速振蕩器
– 內嵌40KHz LSI低速振蕩器
– 支持較高48MHz外部時鐘輸入（HSE，通過 OSCIN 引腳）
低功耗
– 多種低功耗模式，包括：睡眠（Sleep）、停機（Stop）和深度停機（Deep Stop）
– 平均工作功耗：15uA @1Hz
5個定時器
– 1個16位4通道高級控制定時器（TIM1）
– 1個16位4通道通用定時器（TIM3）
– 1個16位基本定時器（TIM14）
– 1個獨立時鐘的硬件看門狗定時器（IWDG）
– 1個Systick定時器：24位自減型計數器
11個快速 I/O端口
– 所有 I/O 口可以映像到外部中斷
– 所有端口均可輸入輸出電壓不高于VDD的信號
3個通信接口
– 1個USART 接口（支持SPI模式）
– 1個I2C接口
– 1個SPI接口
1個12位模數轉換器（ADC），支持較快1μs轉換時間（1MSPS采樣率），配置5個外
部通道和1個可采集內置參考電壓的內部通道
CRC計算單元
96位芯片唯一ID（UID）
調試模式–串行調試接口（SWD）接口
工作溫度范圍-40℃~+85℃

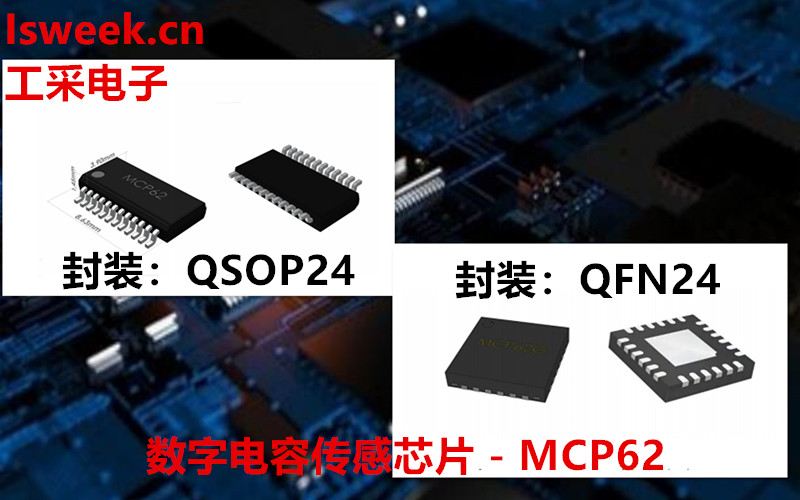

QSOP24/QFN24 封裝可選
連續液位檢測
含水率檢測
水浸檢測
物質介電檢測
位移感知
