ADC芯片廣泛應用于各種傳感器信號的采集與轉換。例如，溫度傳感器、壓力傳感器、位移傳感器等將工業生產過程中的物理量轉換為模擬電壓或電流信號，ADC芯片將這些模擬信號轉換為數字信號后，輸入至PLC（可編程邏輯控制器）、DCS（分布式控制系統）等控制設備，實現對生產過程的實時監測、精確控制與優化調度。通過精確的信號采集與轉換，ADC芯片助力工業自動化系統提高生產效率、保證產品質量、降低能源消耗，推動工業生產的智能化升級。
工采網代理的國產ADC芯片 - CJC1808是一款高性能，低成本，單芯片，立體聲模擬到數字轉換器與單端模擬電壓輸入。CJC1808設備使用64倍過采樣delta-sigma調制器，包括個數字抽取濾波器和高通濾波器，消除輸入信號的直流分量。
對于各種應用CJC1808設備支持主和從模式和串行音頻接口的兩種數據格式?？蒔in-to-Pin兼容替代PCM1808，具有單端輸入的96dB的信噪比；采用CMOS工藝封裝：TSSOP14。該器件采用小型14引腳TSSOP14封裝。可以適應各種音頻應用場景。
集成了64倍過采樣率Δ-Σ調制器包括數字梳狀濾波器、數字高通濾波器；支持采樣率96kHz分辨率為24bit；支持串行音頻接口中的主、從模式和兩種數據格式。
CJC1808是一顆高精度、低功耗模數轉換芯片，內置溫度傳感器和高精度振蕩器。CJC1808設備使用一個具有64次過采樣的增量-西格瑪調制器，并包括一個數字抽取濾波器和高通濾波器，以去除輸入信號的直流分量。對于各種應用程序，CJC1808設備支持串行音頻接口中的主、從模式和兩種數據格式。
CJC1808是一種高性能、低成本、單片機、立體聲模數轉換器，具有單端模擬電壓輸入。CJC1808使用一個具有64次過采樣的增量-西格瑪調制器，并包括一個數字抽取濾波器和高通濾波器，以去除輸入信號的直流分量。對于各種應用程序，CJC1808支持主模式和從模式，以及兩種數據格式的串行音頻接口，高達96khz采樣。這些特性通過電阻或控制器GPIO高低拉引腳進行硬件控制。CJC1808還通過停止系統時鐘來支持?jǐn)嚯姾蛷?fù)位功能。
引腳FMT、MD0和MD1允許設備由上拉或下拉電阻以及來自數字IC的GPIO來控制。這些控制允許選擇在I2S或左正當模式之間切換，以及設備在哪個接口模式下操作。
CJC1808設備支持256 fS、384 fS和512 fS作為系統時鐘，其中fS是音頻采樣頻率。系統時鐘輸入必須在SCKI（引腳6）上。

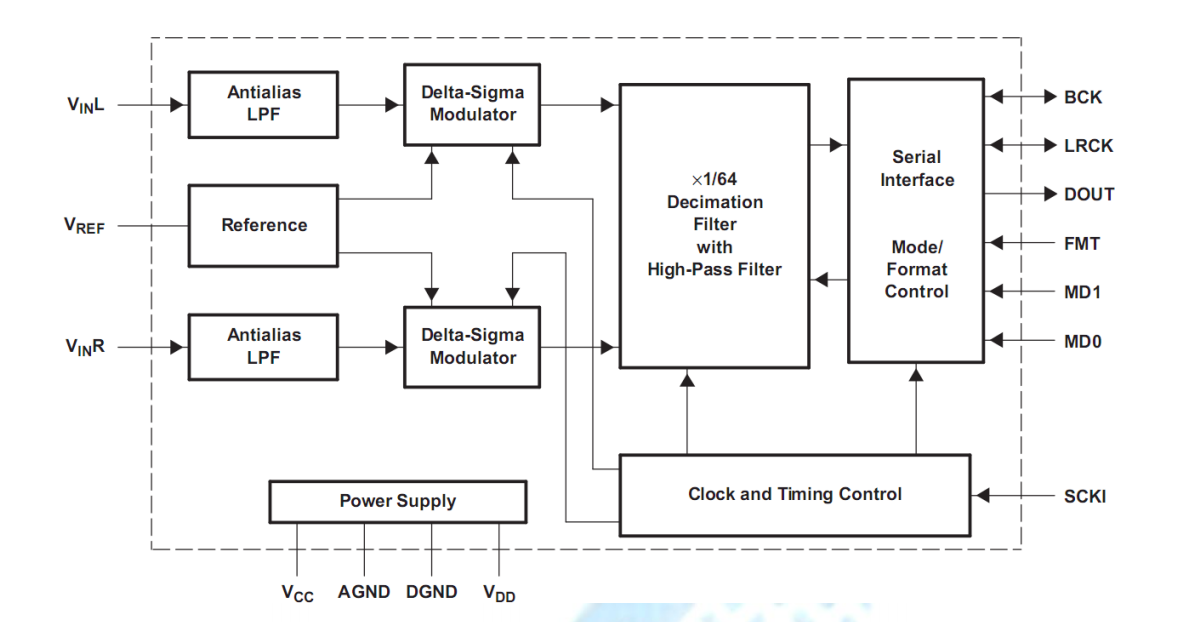

示意圖：
音頻芯片 - CJC1808特性：
立體聲Δ-ΣADC
單片數字抗混疊濾波器
單端輸入
消除直流偏置的數字高通濾波器
S/（N+D）：48 kHz時為87dB@3.3V
DR: 101dB@3.3V for 48kHz
99dB@3.3V for 96kHz
S/N: 101dB@3.3V for 48kHz
S/N: 101dB@3.3V for 48kHz
采樣率： 8kHz ～ 96kHz
系統時鐘：256fs/384fs/512fsCMOS輸入電平主/從模式
音頻接口：左向證明，24位/I2S，24位
電源:27至5.5V
Ta=-40~85°C (工業級) ,Ta-20~85°C (商業級)
封裝:14引腳TSSOP
在國產音頻ADC芯片領域，武漢光華芯生產的國產ADC芯片便是其中的佼佼者。了解更多關于武漢光華芯國產音頻ADC芯片的技術應用，請登錄工采網官網進行咨詢。
