工采網代理的電機驅動芯片 - SS8837T是一款為攝像機、消費類產品、玩具和其它低電壓或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。此器件能夠驅動一個直流電機或諸如螺線管的器件。其導通電阻：高側+低側(HS + LS) 260mΩ。輸出由N溝道功率MOSFET組成的H橋電路，以驅動電機繞組。內部電荷泵生成所需的柵極驅動電壓。
SS8837T能夠提供高達1.8A的輸出電流。它運行在0至12V之間的電機電源電壓，以及1.8V至12V范圍內的器件電源電壓上。
SS8837T具有一個PWM (IN/IN)輸入接口；還提供用于過流保護、短路保護、欠壓閉鎖和過熱保護的內部關斷功能。
SS8837T是一款H橋驅動器，可以驅動一個直流電機或其他設備（如螺線管）；能夠提供高達1.8A的輸出電流；它運行在0 至 12V之間的電機電源電壓，以及1.8V 至 12V范圍內的器件電源電壓上。采用DFN2x2-8L封裝；使用PWM輸入接口（也稱為 IN/IN 接口）進行控制；每個輸出由相應的輸入引腳控制。

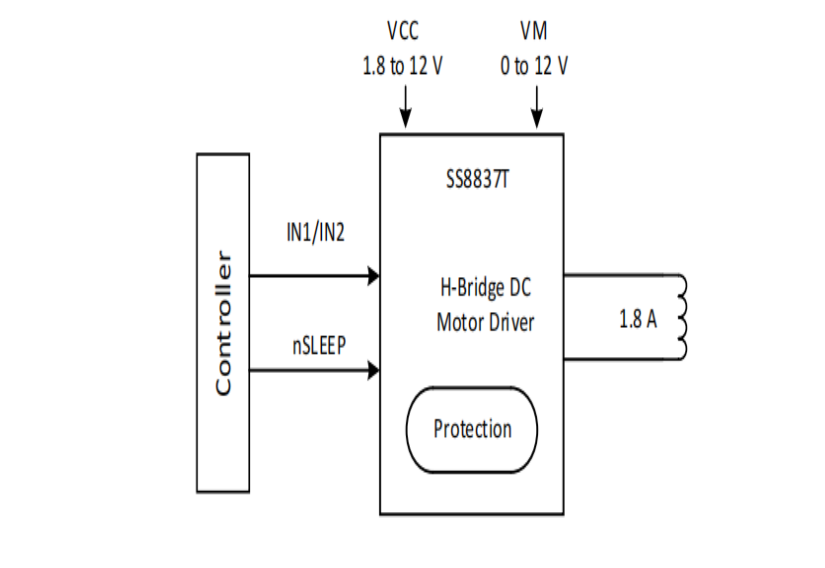

典型應用原理圖：
馬達驅動芯片 - SS8837T的特性：
H橋電機驅動器 - 驅動一個直流電機或其他負載 - 低金屬氧化物半導體場效應晶體管
(MOSFET) 導通電阻：高側 + 低側 (HS +LS) 260mΩ
1.8A較大驅動電流
獨立的電機和邏輯電源引腳：
- 電機VM：0至12V
- 邏輯VCC：1.8至12V
脈寬調制(PWM)或PH/EN接口
- SS8837：脈寬調制 (PWM)，IN1/IN2
具有120nA較大睡眠電流的低功耗睡眠模式
- nSLEEP引腳
小型封裝尺寸
保護特性
- VCC欠壓閉鎖 (UVLO)
- 過流保護 (OCP)
- 熱關斷 (TSD)
H橋驅動芯片 - SS8837T的應用領域：
攝像機
數字單鏡頭反光(DSLR)鏡頭
消費類產品
玩具
機器人技術
醫療設備
ISweek工采網提供步進、直流有刷、直流無刷等不同類別電機驅動芯片，芯片采用智能的控制算法和技術，能實現低功耗和節能運行，可PIN-to-pin市面上多款型號，為智能門鎖系統提供了長久的使用壽命；歡迎咨詢“在線客服”索要產品相關資料。
