光電耦合器（optical coupler，英文縮寫為OC）亦稱光電隔離器，簡稱光耦。光電耦合器以光為媒介傳輸電信號。它對輸入、輸出電信號有良好的隔離作用，所以，它在各種電路中得到廣泛的應用。目前它已成為種類較多、用途較廣的光電器件之一。
光電耦合器主要由三部分組成：光的發射、光的接收及信號放大。光的發射部分主要由發光器件構成，發光器件一般都是發光二極管，發光二極管加上正向電壓時，能將電能轉化為光能而發光，發光二極管可以用直流、交流、脈沖等電源驅動，但發光二極管在使用時必須加正向電壓。光的接收部分主要由光敏器件構成，光敏器件一般都是光敏晶體管，光敏晶體管是利用PN結在施加反向電壓時，在光線照射下反向電阻由大變小的原理來工作的。
工采網代理的光耦合器 - ICPL-815系列將砷化鋁鎵紅外發光二極管作為發射器，與硅平面達林頓光敏晶體管檢測器光學耦合，采用塑料DIP4封裝，具有不同的引腳形成選項。ICPL-815系列采用堅固的共面雙模結構，提供較穩定的隔離特性。
在光電耦合器輸入端加電信號使發光源發光，光的強度取決于激勵電流的大小，此光照射到封裝在一起的受光器上后，因光電效應而產生了光電流，由受光器輸出端引出，這樣就實現了電一光一電的轉換。

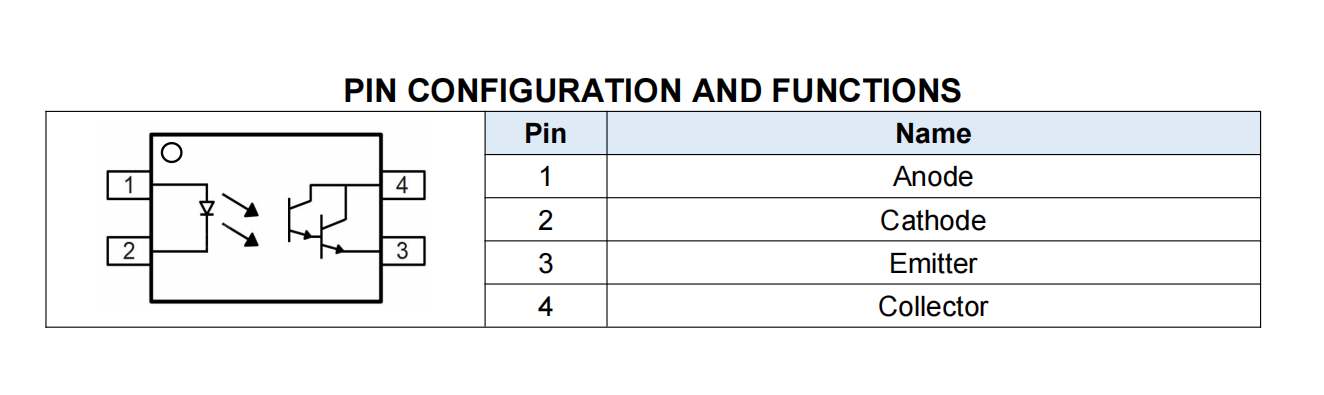

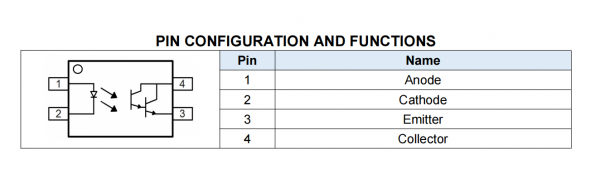

PIN配置和功能：
光耦 - ICPL-815的特性：
高隔離度5000 VRMS
CTR靈活性可用
帶晶體管輸出的直流輸入
工作溫度范圍- 40°C至110°C
REACH符合性
無鹵素（技術）
MSL 1級
監管批準:
-UL - UL1577
-VDE-EN60747-5-5(VDE0884-5)
-CQC - GB4943.1
光電耦合器 - ICPL-815的應用：
順序控制器
電話/傳真
系統用具、測量?jī)x器
可編程序邏輯控制器
光耦合器屬光電器件中之一環，系一發光及受光元件的組合體，借由光的傳輸達到導通的要求，為一理想的絕緣體，因此在許多電子電器產品上，皆采用此器件作為【高壓隔離】用途。發光器件通常為發光二極體，受光器件通常在低階產品為光二級管/光三級管/光晶閘管，高階產品為光耦合積體電路。
安芯微在國產光耦合器領域頗有建樹，技術以及產品方面已經很完善，如果想了解更多光耦合器的技術資料，請登錄工采網官網進行咨詢。
