高隔離光電耦合器通過電-光-電轉換實現信號傳輸，其核心原理基于光電效應：
輸入信號轉換?：輸入電信號驅動發光器件（如發光二極管），將其轉換為光信號。 ?
光信號傳輸?：光信號通過透明絕緣介質傳遞至受光器件（如光敏二極管、光敏三極管）。
輸出信號轉換?：受光器件將光信號轉換為電信號并放大輸出，完成電隔離傳輸。
關鍵特性：
電氣隔離?：通過光信號作為媒介，完全切斷輸入與輸出電路的直接電氣連接，避免高壓竄擾或地線干擾。
高可靠性?：采用密閉封裝結構，確保光信號傳輸穩定，適用于工業控制、醫療設備等對信號隔離要求高的場景。
廣泛應用于工業控制系統、通信系統、電源管理等領域，例如在高壓設備與低壓信號電路之間實現有效隔離，保障信號傳輸?shù)臏蚀_性和設備安全性。
工采網代理的光耦合器 - 6N137系列采用砷化鋁鎵紅外發光二極管作為發射器，該發射器通過光學耦合方式與硅高速集成光電探測器邏輯門相連，并配備具有不同引腳配置選項的塑料DIP8封裝，其輸出端具有頻閃功能。

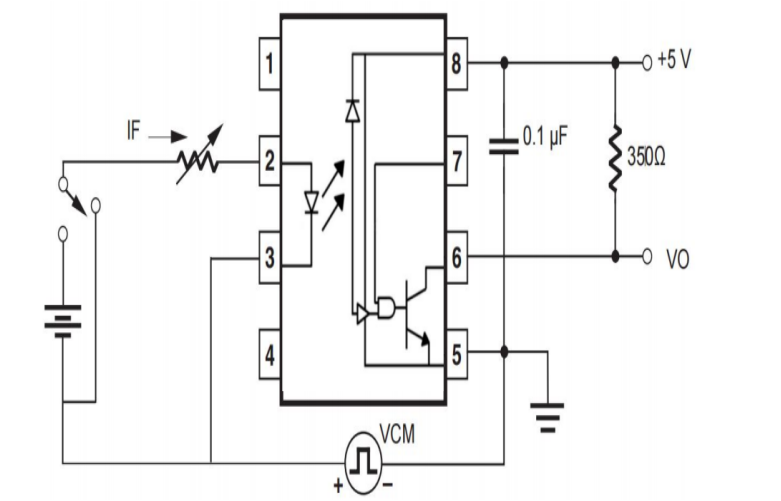

抗擾度測試電路：
光耦 - 6N137的特性：
高隔離度5000 VRMS
帶邏輯門輸出的直流輸入
工作溫度范圍- 40°C至100°C
REACH合規性
無鹵素（可選）
MSL class 1
監管審批（待批準）
-UL - UL1577
-VDE - EN60747-5-5(VDE0884-5)
-CQC - GB4943.1
光電耦合器 - 6N137的應用：
接地回路消除
LSTTL到TTL、LSTTL或CMOS
線路接收器，數據傳輸
數據復用
開關電源
脈沖變壓器更換
計算機外圍接口
安芯微在國產光耦合器領域頗有建樹，技術以及產品方面已經很完善，如果想了解更多光耦合器的技術資料，請登錄工采網官網進行咨詢。
